Detaljeret introduktion til Richge Technology SF6 Circuit Breaker

    Richge Technology fokuserer hovedsageligt på fremstilling af lavspændingskoblingstilbehør, højspændingsafbryderkomponenter og indendørs/udendørs afbryderserier. Det følgende giver en professionel introduktion til SF6-afbrydere til reference.

I. Grundlæggende oversigt over SF6-kredsløbsafbryder

    SF6 afbryder er en højspændingsafbryder, der bruger svovlhexafluorid (SF6) gas som isolering og lysbueslukningsmedium, der er meget udbredt i transmissions- og distributionsområderne for kraftsystemer.

Kernefunktioner:

• Fremragende isoleringsevne: Isoleringsstyrken af ​​SF6-gas er 2,5-3 gange så stor som luft, hvilket kan reducere udstyrsvolumen betydeligt.

• Overlegen lysbueslukningskapacitet: Høj lysbuesøjleledningsevne, kort lysbuetid (2-2,5 cyklusser) og stor brydekapacitet (op til 80kA).

• Ingen brandrisiko: SF6-gas er ikke-brændbar med høj sikkerhed.

• Lang levetid: Elektrisk levetid kan nå mere end 25 år med lang vedligeholdelsescyklus og reduceret vedligeholdelsesfrekvens.

II. Arbejdsprincip og struktur

2.1 Arbejdsprincip

Lysbueslukningsmekanisme:

1. Under åbning adskilles de bevægelige og statiske kontakter for at generere en lysbue, som får SF6-gas til at nedbrydes til S-, F-atomer og positive/negative ioner ved høj temperatur.

2. SF6-gasmolekyler fanger frie elektroner for at danne negative ioner, hvilket reducerer ledningsevnen af ​​lysbuesøjlen og accelererer lysbueudryddelse.

3. Efter at lysbuen er slukket, genopretter gassen sin oprindelige isoleringstilstand.

Gascirkulation:Ved at anvende trykgas- eller selvenergitype-princippet genereres gasstrømmen gennem stempel- eller bueenergi for hurtigt at slukke lysbuen og genoprette isoleringen.

2.2 Hovedstruktur

III. Typer og tekniske parametre for SF6 maksimalafbrydere produceret af Richge Technology

3.1 Hovedtyper

1. Klassificeret efter struktur:

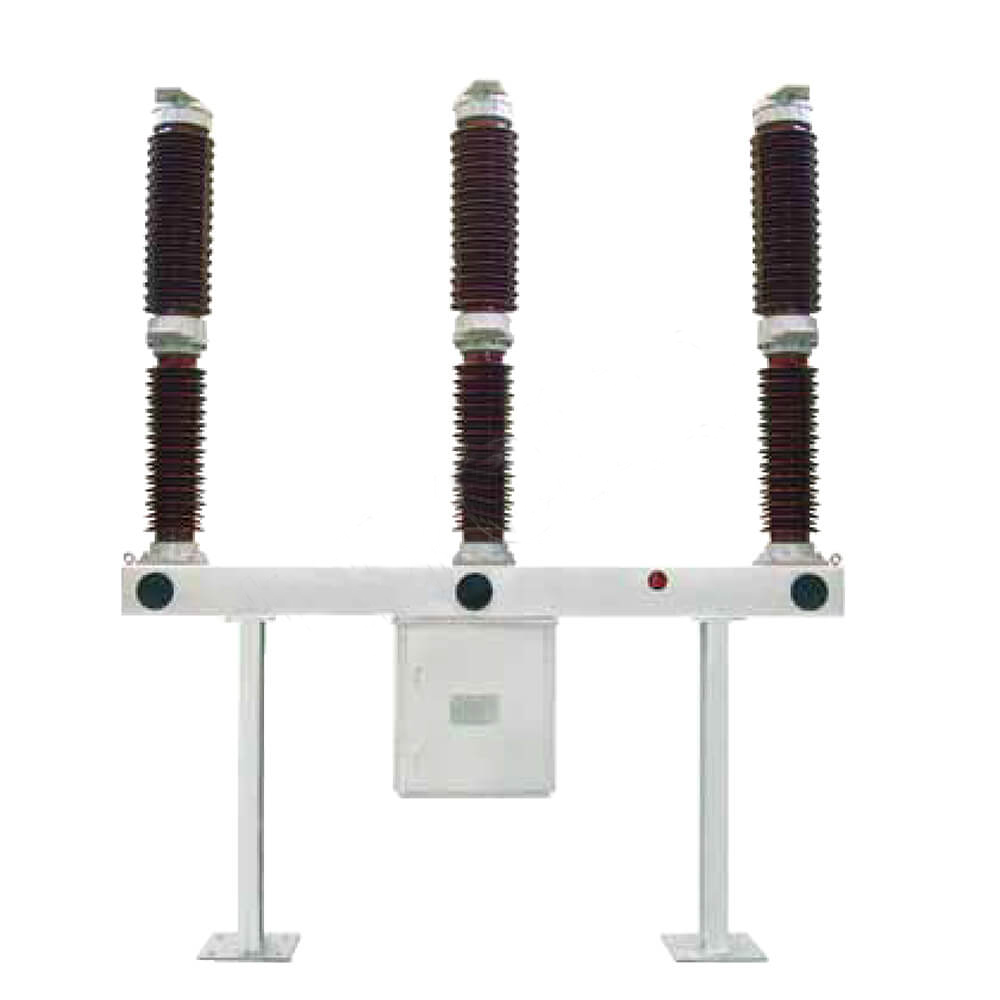

• Porcelænssøjletype: Trefaset uafhængig, stor volumen, velegnet til udendørs steder (såsom FA4-550 type)

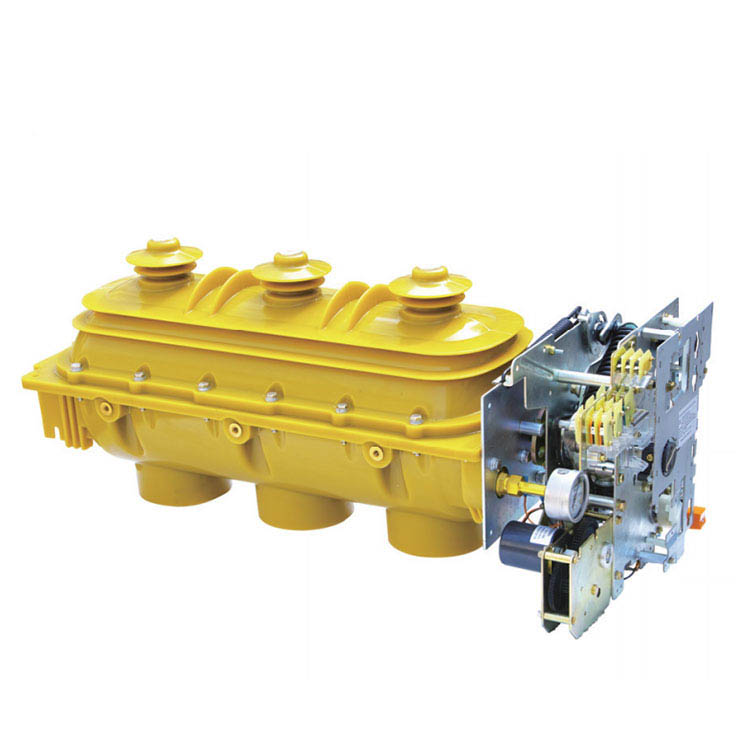

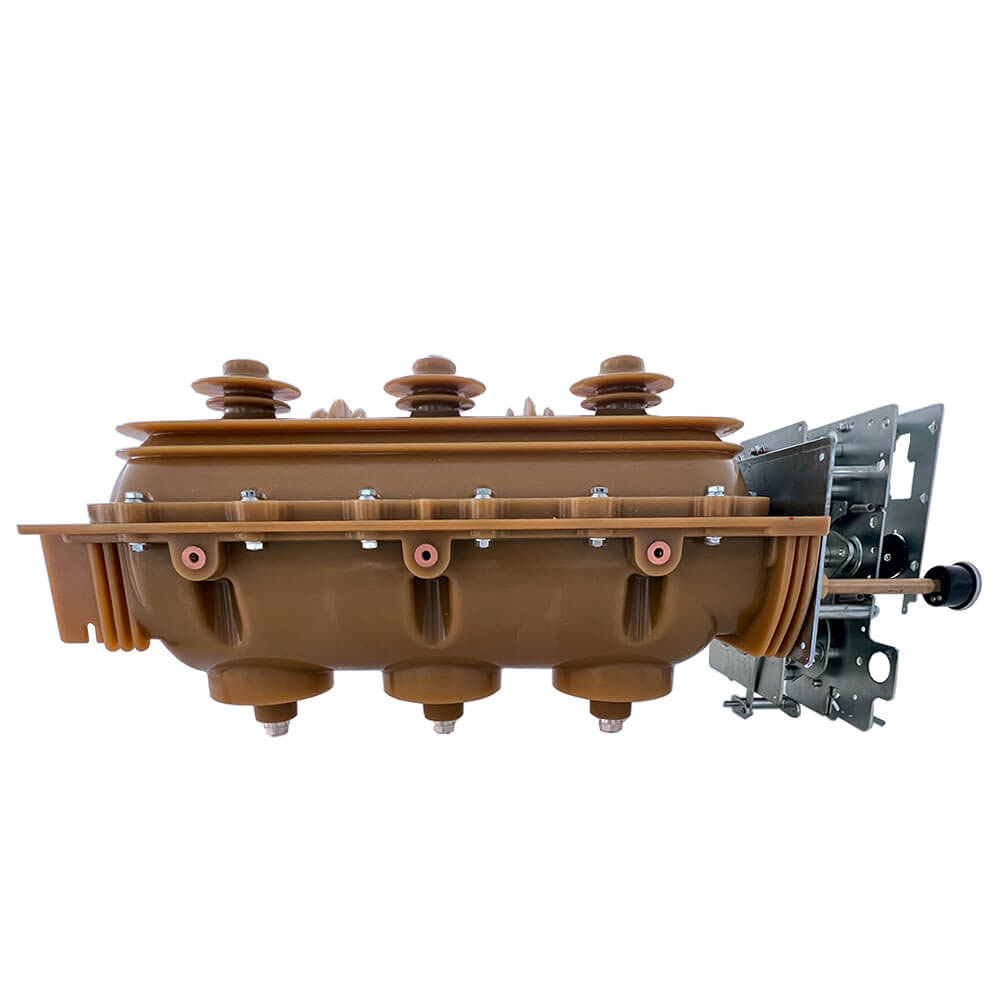

• Tanktype (gulvtanktype): Trefaset fællestank, kompakt struktur, god seismisk ydeevne, nem vedligeholdelse

• Strømafbryder i GIS kombineret elektrisk udstyr: Integreret med afbryder, jordingsafbryder osv. i en forseglet skal

2. Klassificeret ved lysbueslukningsmetode:

• Enkelttrykstype: Kun ét tryk inde i lysbueslukningskammeret, enkel struktur, udbredt

• Dobbelttrykstype: Med høj- og lavtryksluftkamre, bedre lysbueslukningsevne, men kompleks struktur

3.2 Tekniske nøgleparametre

IV. Fordele og anvendelsesscenarier ved SF6-kredsløbsafbryder

4.1 Produktfordele

1. Fremragende brudydelse: Kan hurtigt slukke lysbuer, næppe generere skærende overspænding og beskytte udstyr og ledninger

2. Høj pålidelighed: Forseglet struktur reducerer påvirkningen af ​​det ydre miljø, velegnet til forskellige barske klimaforhold

3. Lavt støjniveau: Driftsstøj er mindre end 85dB, hvilket forbedrer arbejdsmiljøet

4. Lille gulvareal: Kompakt struktur, specielt velegnet til bystationer og pladsbegrænsede steder

5. Højt intelligensniveau: Kan integrere overvågningssystem for at overvåge gasdensitet, temperatur og driftsstatus i realtid

4.2 Applikationsscenarier

• Krafttransmissionssystem: Beskyttelse og kontrol af 500kV og derover ultrahøjspændingstransmissionsledninger

• Understation: Anvendes som beskyttelsesudstyr til hovedtransformatorer og samleskinner

• Industrielt elnet: Højspændingsstrømdistribution til selvforsynende kraftværker i store fabrikker, miner mv.

• Ny tilslutning til energinet: Beskyttelsesudstyr til boosterstationer i vindmølleparker og solcelleanlæg

• Bystrømsnet: Kernekomponent i kompakt GIS-koblingsudstyr

V. Installations- og vedligeholdelsespunkter

5.1 Installationskrav

1. Forberedelse af fundament:

• Niveaufejl <1 mm/m for at sikre udstyrsstabilitet

• Perfekt jordingssystem, jordingsmodstand <0,5Ω

2. Gasbehandling:

• Gaslækagedetektion før installation, årlig lækagerate skal være <1‰

• Evakuer til under 133 Pa og opbevar i mere end 2 timer, og fyld derefter med kvalificeret SF6-gas efter at have bekræftet, at der ikke er lækage

• Gaspåfyldningstryk følger nøje produktets manualkrav, fejlkontrolleret inden for ±0,02 MPa

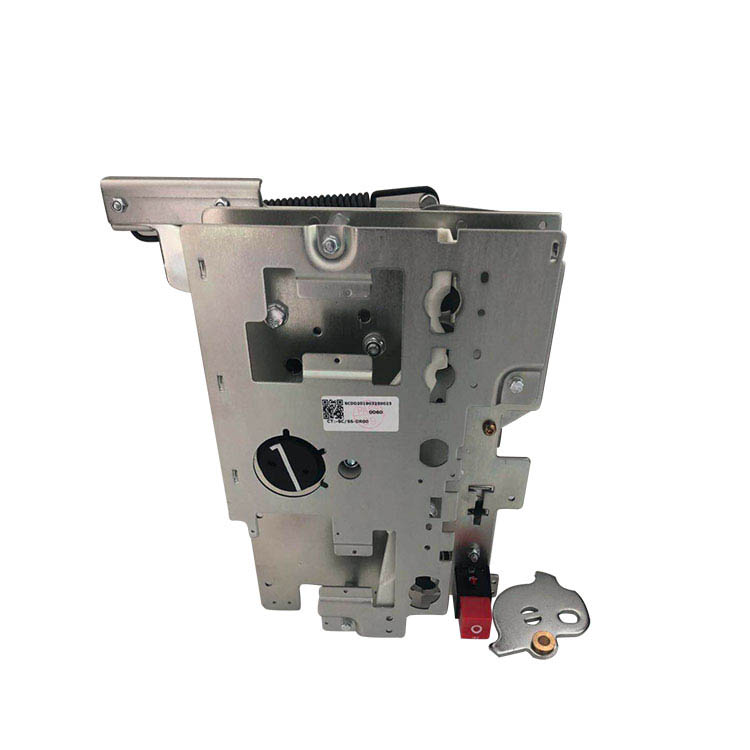

3. Mekanismejustering:

• Åbning og lukketid og synkroniseringsjustering opfylder tekniske krav

• Betjeningsmekanismen er fleksibel uden blokering

• Hjælpekontakt skifter nøjagtigt med normal signalfeedback

5.2 Vedligeholdelsesmetoder

Regelmæssige inspektionsartikler:

Særlig vedligeholdelse:

• Gaspåfyldning: Når trykket falder til alarmværdien (sædvanligvis 0,05 MPa lavere end det nominelle tryk), påfyldes gas rettidigt

• Gasudskiftning: Efter afbrydelse af alvorlig fejlstrøm kontrolleres gaskvaliteten og udskiftes om nødvendigt

• Kalibrering af tæthedsrelæ: Udfør kalibrering hvert 2.-3. år

VI. Forholdsregler og sikkerhedsforanstaltninger

1. SF6-gaskarakteristika:

• Ren SF6 er ikke-giftig, men lysbuens nedbrydningsprodukter (såsom SO2, HF) er giftige, så ventilation er nødvendig under vedligeholdelse

• Undgå gaskontakt med hud og luftveje, brug beskyttelsesudstyr om nødvendigt

2. Vedligeholdelsessikkerhed:

• Skal først afbryde strømmen, verificere ingen elektricitet og jord før vedligeholdelse

• Reducer trykket til nul manometertryk, før SF6-gas frigives

• Tvungen ventilation i mere end 15 minutter efter åbning af udstyret for at sikre, at intern gas er udtømt

3. Miljøbeskyttelseskrav:

• SF6 er en stærk drivhusgas (GWP-værdi 23900), så emissioner bør kontrolleres nøje

• Spildgas skal genbruges og behandles og må ikke udledes direkte i atmosfæren

VII. Oversigt

    Med sin fremragende isolering og lysbueslukkende ydeevne er SF6-afbryderen blevet det almindelige valg af højspændingskoblingsudstyr i moderne strømsystemer, især velegnet til høj kapacitet, højspændingsniveau strømtransmission og distributionsscenarier.

Om Richge Technology:

• Virksomheden producerer hovedsageligt lavspændingskoblingsudstyrstilbehør (såsom hovedkredsløbsstik, hjælpekredsløbsstik, betjeningsmekanismer osv.), højspændingsafbryderkomponenter (såsom isoleringsdele, jordingsafbrydere, sammenkoblingsmekanismer osv.) og indendørs/udendørs afbryderserier.

• For at lære om Richges komplette produktlinje, anbefales det at besøge dens officielle hjemmeside (www.richgeswitchgear.com) eller kontakte dens salgsafdeling (WhatsAPP: +86 189 5893 8078)
