Fitting serie

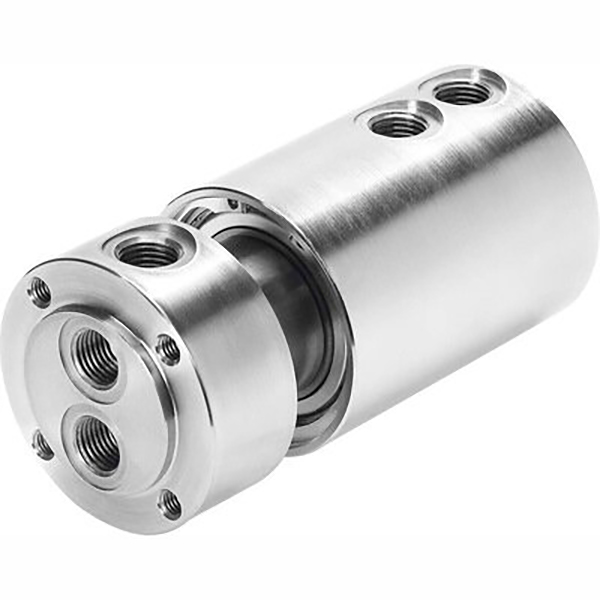

SOLIH GF-serien pneumatisk drejeled, 360° roterende luftroterende union til automatisering. Enkelt- og multipassage versioner, vakuum/positiv dobbelt anvendelse 0,095-1,0 MPa, max 300 rpm, lavt drejningsmoment præcision lejetætning, aluminiumslegering krop. Porte M5-G1/2, kompatible med one-touch fittings. Ideel til roterende borde, indekseringsplader, robotsamlinger, roterende armaturer og multikredsløbs roterende pneumatisk styring.

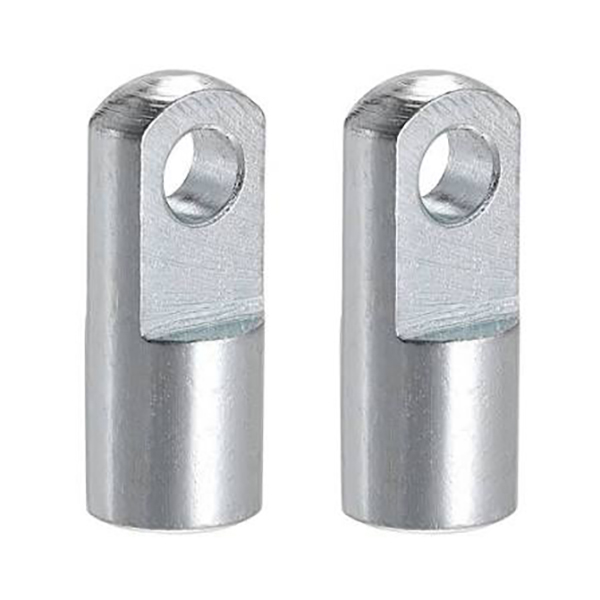

Enkelt gaffelled SOLH I til pneumatisk cylinderstangsende, lavpris U-gaffelhængslet forbindelse med ±5° sving. Kulstofstål / rustfri konstruktion, indvendigt gevind M10×1,25 M36×2,0 matchende 32-200mm borecylindre, stifthul φ10-36mm. AirTAC/SMC/domestic navngivningskompatibel (F M10×1.25I, I 32, CA2 40 I). Ideel til push pull belastninger, lineære guider og vippemekanismer.

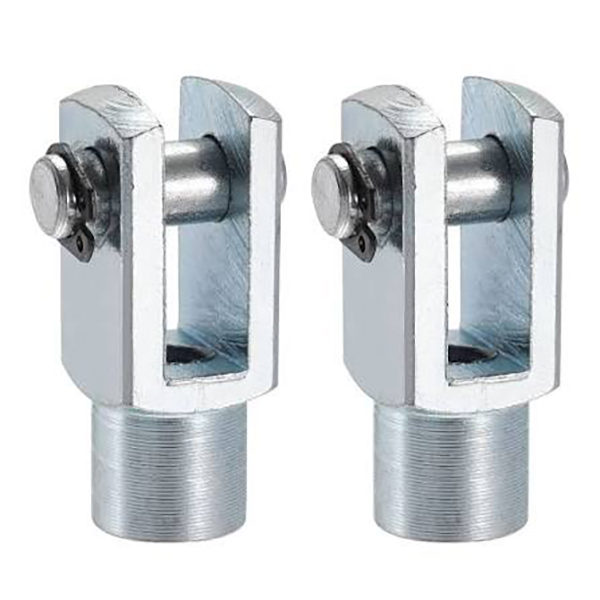

SOLH Y-type dobbelt øregaffelled til pneumatisk cylinderstangsende, standardgaffelforbindelse, der kan udskiftes med SMC/AirTAC-dele. Indvendigt gevind M10×1,25-M27×2 matchende 32-125mm boringer, stifthul φ10-27mm, ±5° enkeltplanssving. Kulstofstål sort/galvaniseret eller rustfrit stål. Ideel til enkeltørebelastningsøjer med høj belastning i push pull og leddelte mekanismer.

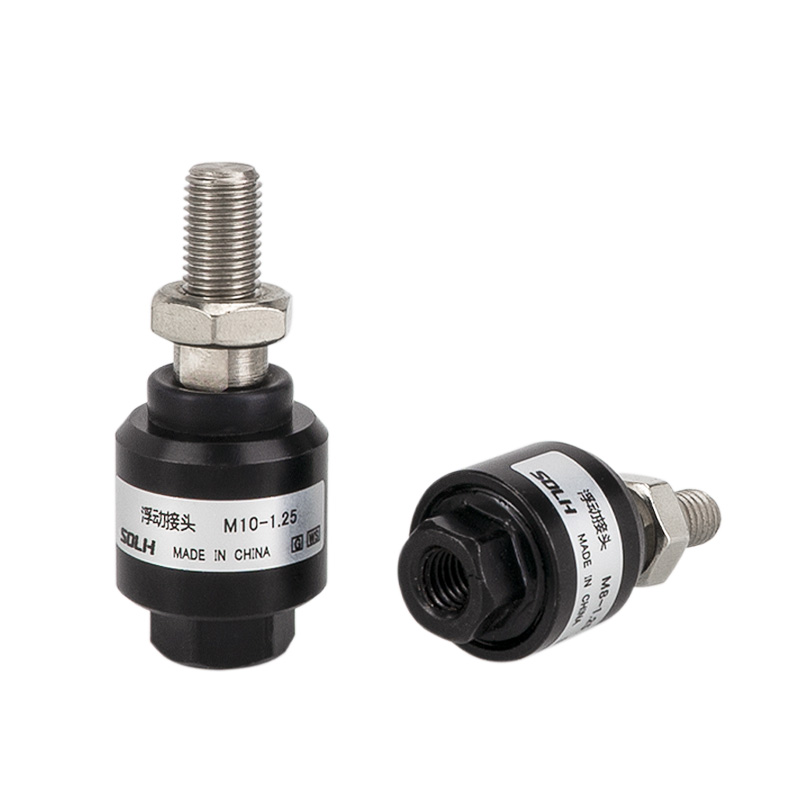

SOLH F type flydeled til pneumatisk cylinderstangsende, fleksibelt kuglehovedkompenserende stik. Absorberer aksial/radial forskydning (aksial ±1,5 mm, vinkel ±2°~±5°), eliminerer sidekraft og beskytter cylindertætninger. Gevind M6×1.0-M20×1.5 matchende 16-100 mm boringer, anodiseret aluminium eller 304 rustfrit. Udskiftelig med AirTAC F-serien, SMC JAF/JAHF. Ideel til prespasning, samlebånd og transport med lang slaglængde.

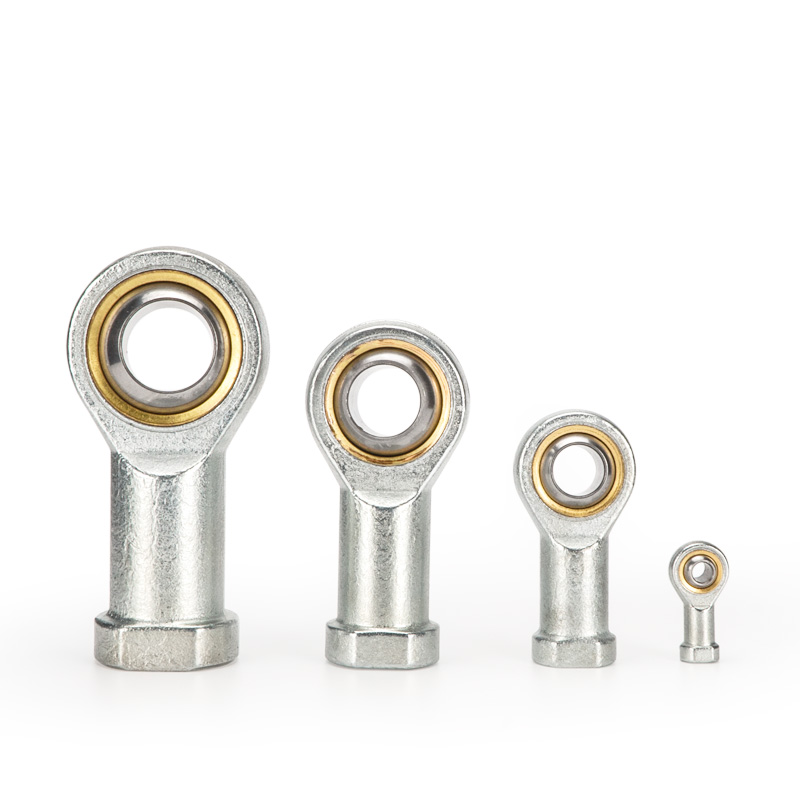

SOLH U type fiskeøjestangsendeleje til pneumatisk cylinderstangsende, 360° universalled med ±13°~±15° sving. Kompenserer op til 2 mm koaksial afvigelse, eliminerer lateral kraft og beskytter cylindertætninger. Gevind M6×1.0-M27×2 matchende 16-125 mm boringer, lejestål / selvsmørende kobber / 304 rustfrie muligheder. AirTAC F-U og SMC PHS udskiftelige. Ideel til højhastigheds-, excentriske og multi-vinklede belastningsmekanismer.

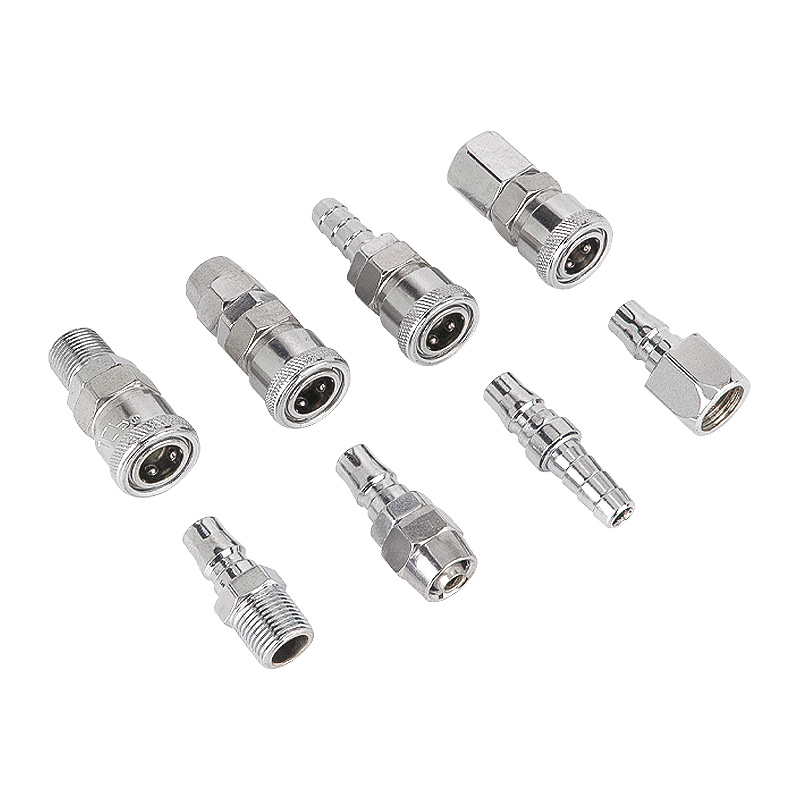

SOLH C-type selvlåsende pneumatisk lynkobling, selvlåsende stålkugledesign til enhåndsbetjening. NBR tætning, arbejdstryk 0-1,0MPa. Forniklet stål/plastik muligheder. PP10~PP40, PF/PH/SP/SM-serien til Φ4×6~Φ8×12 PU-rør og G1/4, G3/8, G1/2 gevind. Kan udskiftes på tværs af mærker med SMC & AirTAC. Udbredt til luftkompressorer, luftværktøj og vakuumgenerator pneumatiske linjer.

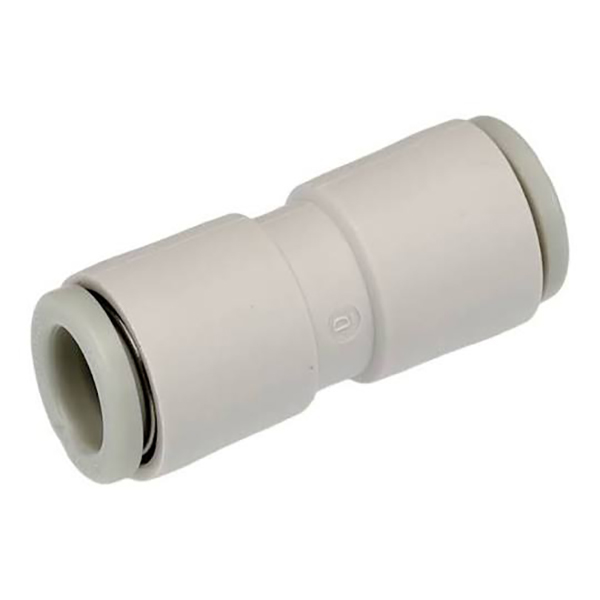

SOLH KQ2H one touch lige tryk i fitting, direkte erstatning for SMC KQ2H. POM-hus, forniklet messinggevind, NBR-tætning. Virker til trykluft op til 1,0 MPa og vakuum ned til -95 kPa. Dækker Φ2-Φ16 PU/PA rør, metriske M & R koniske gevind, ens diameter og reducerende konfigurationer. Ideel til vakuumgeneratorer, mikrocylindre og lukkede pneumatiske automatiseringsrør.

SOLH KQ2F one touch push in fitting, direkte erstatning for SMC KQ2F. Forniklet messinghus, NBR tætning, fungerer til vakuum (-0,1 MPa) op til 1,0 MPa trykluft. En ende til PU/PA/FEP/PFA-rør, en ende indvendigt gevind M5/Rc1/8~Rc1/2. Kompakt roterbart design til trange rørsystemer, meget brugt på magnetventiler, cylindre og automatiseringsvakuumkredsløb.

SOLH KQ2S one touch push in fitting, direkte SMC KQ2S udskiftning. Forniklet messinghus, NBR tætning, fungerer til vakuum (-0,1 MPa) op til 1,0 MPa trykluft. Den ene ende til PU/PA-rør, udvendig gevindende med forsænket indvendig sekskantfatning, muliggør tilspænding af unbrakonøgle på trange steder. Fantastisk til kompakte ventiløer, pneumatiske ledninger med høj tæthed og vakuumadsorptionssystemer.
