Detaljeret introduktion til Richge-teknologi indendørs højspændingsjordingskontakt

    Baseret på Richge Technologys forretningsgrundlag inden for højspændingskoblingstilbehør (tidligere med fokus på højspændingsisoleringsdele, jordingsafbryderkomponenter osv.), er dets indendørs højspændingsjordingsafbryderprodukter placeret som kernesikkerhedsudstyr til strømsystemer med spændingsniveauer på 12kV~40,5kV. De bruges hovedsageligt i indendørs transformerstationer, strømfordelingsrum og højspændingskoblingsudstyr for at opfylde behovene for jordingsbeskyttelse under vedligeholdelse af udstyr. Produkterne overholder industristandarder såsom T/ZZB 2173-2021 "12kV～40.5kV indendørs højspændings AC jordingskontakt". Det følgende er en detaljeret introduktion fra produktets kernedimensioner:

I. Produktoversigt og kernepositionering

    Richge indendørs højspændingsjordingsafbryder er en mekanisk sikkerhedsjordingsenhed, klassificeret som en isolerende kontakt. Dens kernefunktion er at danne et pålideligt jordingskredsløb mellem det udstyr, der skal vedligeholdes, og elnettet under vedligeholdelsen af ​​højspændingsudstyr (såsom afbrydere, transformere, koblingsudstyr), frigive resterende ladninger og tilvejebringe et "åbenbart afbrydelsespunkt" for at forhindre personligt elektrisk stød eller udstyrsskade forårsaget af uventet strømforsyning.

• Spændingsdækning: 12kV, 24kV, 40,5kV (tilpasning til almindelige mellemspændings indendørs strømsystemer);

• Frekvenstilpasning: 50Hz (kompatibel med standarder for indenlandske strømsystemer);

• Kernefordele: Dann teknisk synergi med Richge højspændingsafbrydertilbehør (såsom isolerende søjler, betjeningsmekanismer) med kompakt struktur, fleksibel betjening og modstandsdygtighed over for barske miljøer (tilpasning til indendørs komplekse scenarier som støv-, temperatur- og fugtudsving).

II.Vigtige tekniske parametre (overholder T/ZZB 2173-2021 Standard)

    I henhold til klassificeringen af ​​spændingsniveauet er de centrale tekniske parametre vist i følgende tabel, som også opfylder de grundlæggende krav i GB/T 1985-2014 "Højspændings-vekselstrømsisoleringsafbrydere og jordingsafbrydere":

III. Strukturelt design og arbejdsprincip

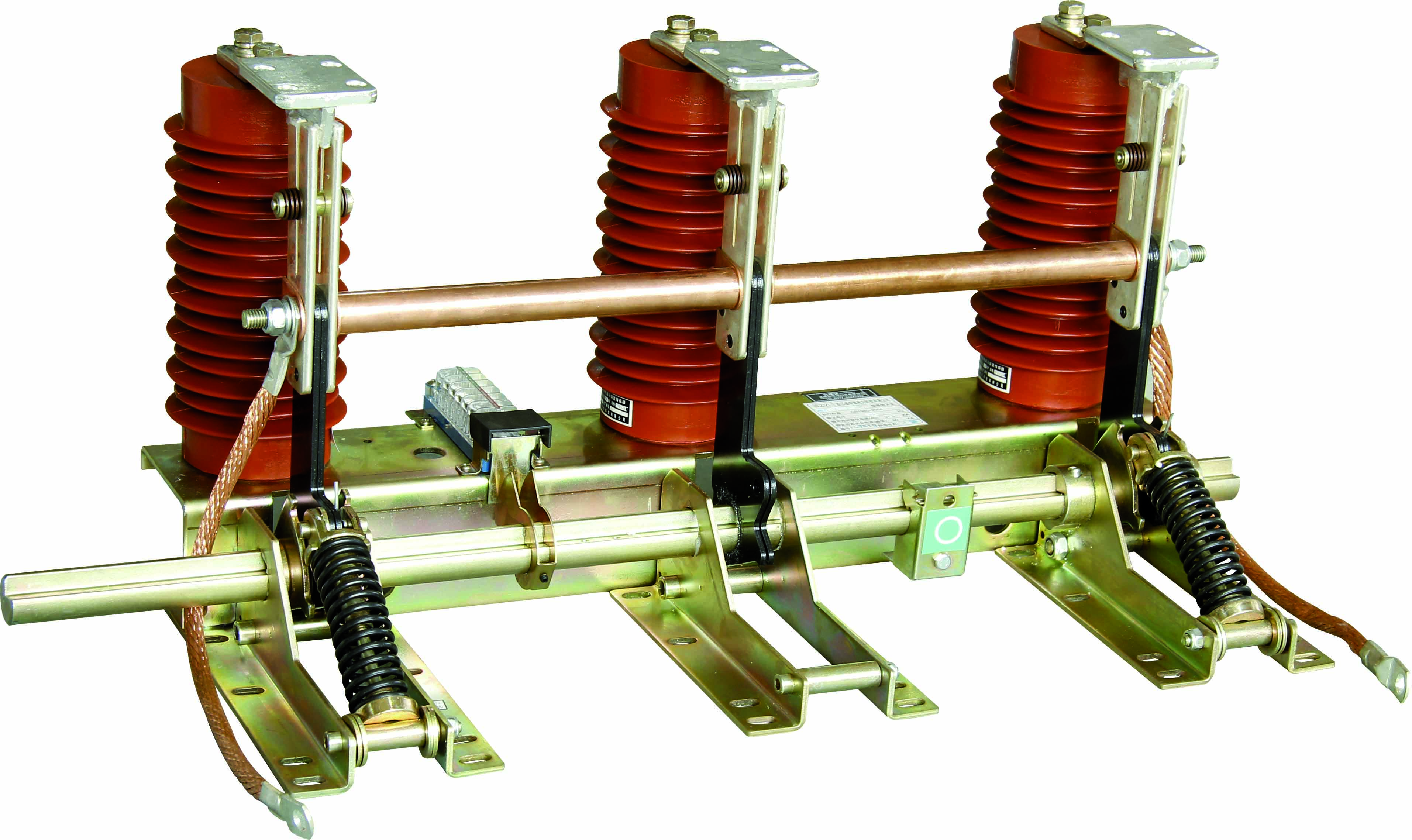

3.1 Kernestruktur (modulært design for nem installation og vedligeholdelse)

    Med henvisning til den modne industriarkitektur og kombineret med Richges tilbehørsprocesfordele, er produktet hovedsageligt sammensat af følgende komponenter:

• Beslag: Dannet ved koldbukning og svejsning af tynde stålplader, med overfladebeskyttende korrosionsbehandling (galvanisering/sprøjtning) for at sikre strukturel styrke;

• Jordingskniv: T2 rød kobber koldtrukken formning, kontakt sølvbelægning lag hårdhed ≥HV120 (reducerer kontakt modstand og forbedrer korrosionsbestandighed);

• Statisk kontakt: Med flange-kniv-kantdesign, der samarbejder med skivefjeder for at opnå pålidelig kontakt og undgå løs opvarmning;

• Betjeningsmekanisme: Understøtter manuelle/elektriske dobbelte tilstande (elektrisk model inkluderer motordrevenhed), integreret med trykfjederenergilagerstruktur;

• Isoleringskomponenter: Epoxyharpiksisolatorer anvender APGs automatiske kompressionsstøbningsproces (høj isoleringsstyrke, lav delvis udledning);

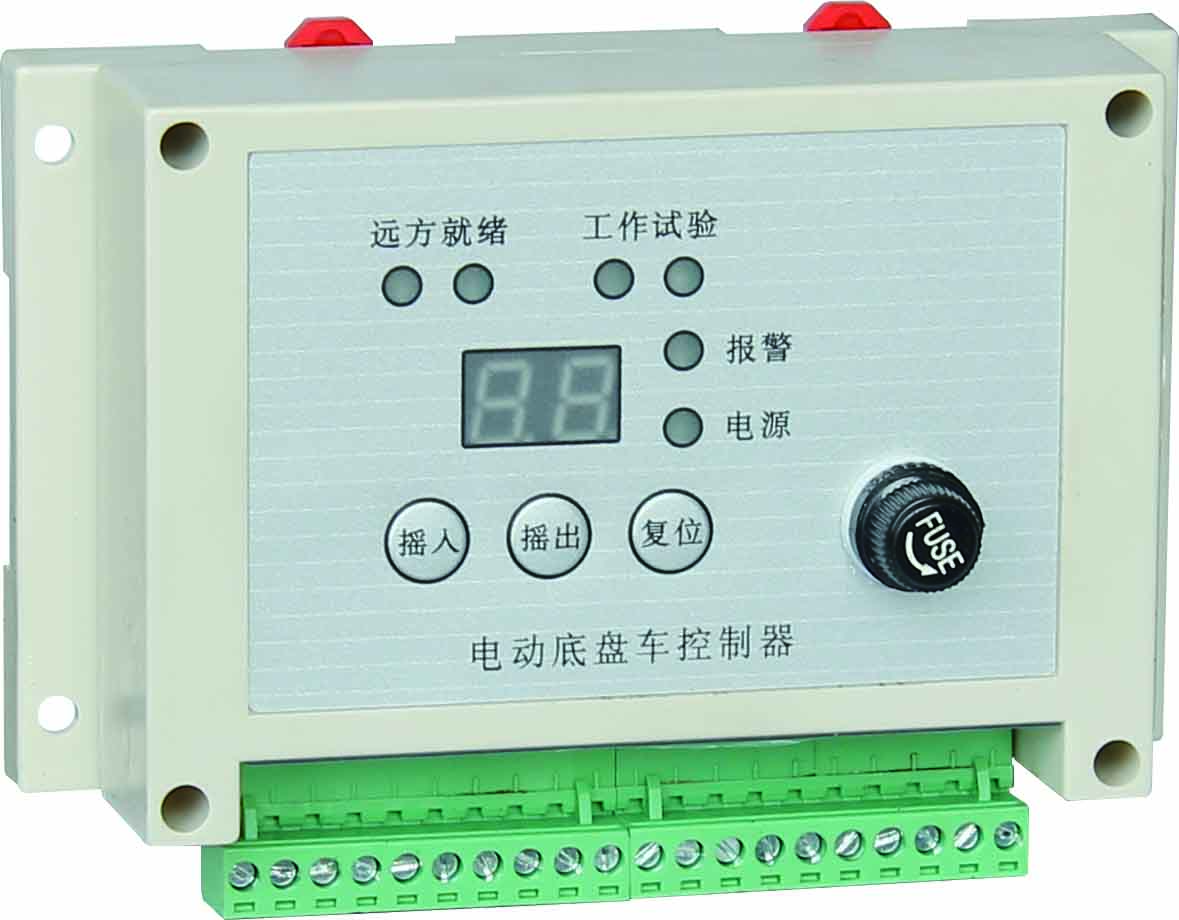

• Intelligent kontrolmodul (valgfrit): Inkluderer motorstopbeskyttelse (≥5 gange nominel strøm), beskyttelsestidsbegrænsning, beskyttelse mod spændingsudsving (80%-120% nominel værdi), beskyttelsesgrad IP3X;

• Hjælpekomponenter: Ledende muffe (isolationsisolering), fleksibel forbindelse (kompenserende installationsfejl), positionssensor (tilbagemeldingsåbnings- og lukkestatus).

3.2 Arbejdsprincip (drevet af trykfjederenergilagring, uafhængig af manuel driftshastighed)

(1) Lukningsoperation

1. Drej betjeningsmekanismen manuelt/elektrisk, drejningsmoment overføres til hovedakslen og overvinder modstandsmomentet for at drive krumtaparmen til at rotere;

2. Jordingsknivens betjeningsstang passerer gennem trykfjederens dødpunkt, og trykfjederen frigiver energi øjeblikkeligt for at skubbe jordingskniven til hurtigt at lukke;

3. Efter lukning på plads er jordingskniven i tæt kontakt med den statiske kontaktflange gennem skivefjederen for at danne et pålideligt jordingskredsløb.

(2) Åbningsoperation

1. Betjeningsmekanismen påfører omvendt drejningsmoment, og hovedakslen overvinder hoveddrejningsmomentet og fjederkraften for at drive krumtaparmen til at rotere baglæns;

2. Jordingsknivens trykfjeder passerer gennem dødpunktet igen for at fuldføre energilagring (forberedelse til næste lukning);

3. Efter åbning på plads, opfylder pauseåbningsafstanden standardkravene, hvilket danner tydelig elektrisk isolation.

IV. Kernefunktioner og applikationsscenarier

4.1 Kernesikkerhedsfunktioner

1. Tvungen interlock beskyttelse: Realiser mekanisk/elektrisk interlock med hovedafbryderen på højspændingskoblingsudstyr (når hovedafbryderen ikke er åbnet, kan jordingskontakten ikke lukkes; når jordingskontakten er lukket, kan hovedafbryderen ikke lukkes) for at forhindre fejlbetjening;

2. Residual Charge Release: Aflad hurtigt resterende ladninger i udstyret efter jordforbindelse for at undgå elektrostatisk stød under vedligeholdelse;

3. Kortslutningsfremstillingskapacitet: Klasse E2-fremstillingsydelse kan håndtere pludselige kortslutningsfejl under vedligeholdelse for at undgå udbrændt udstyr;

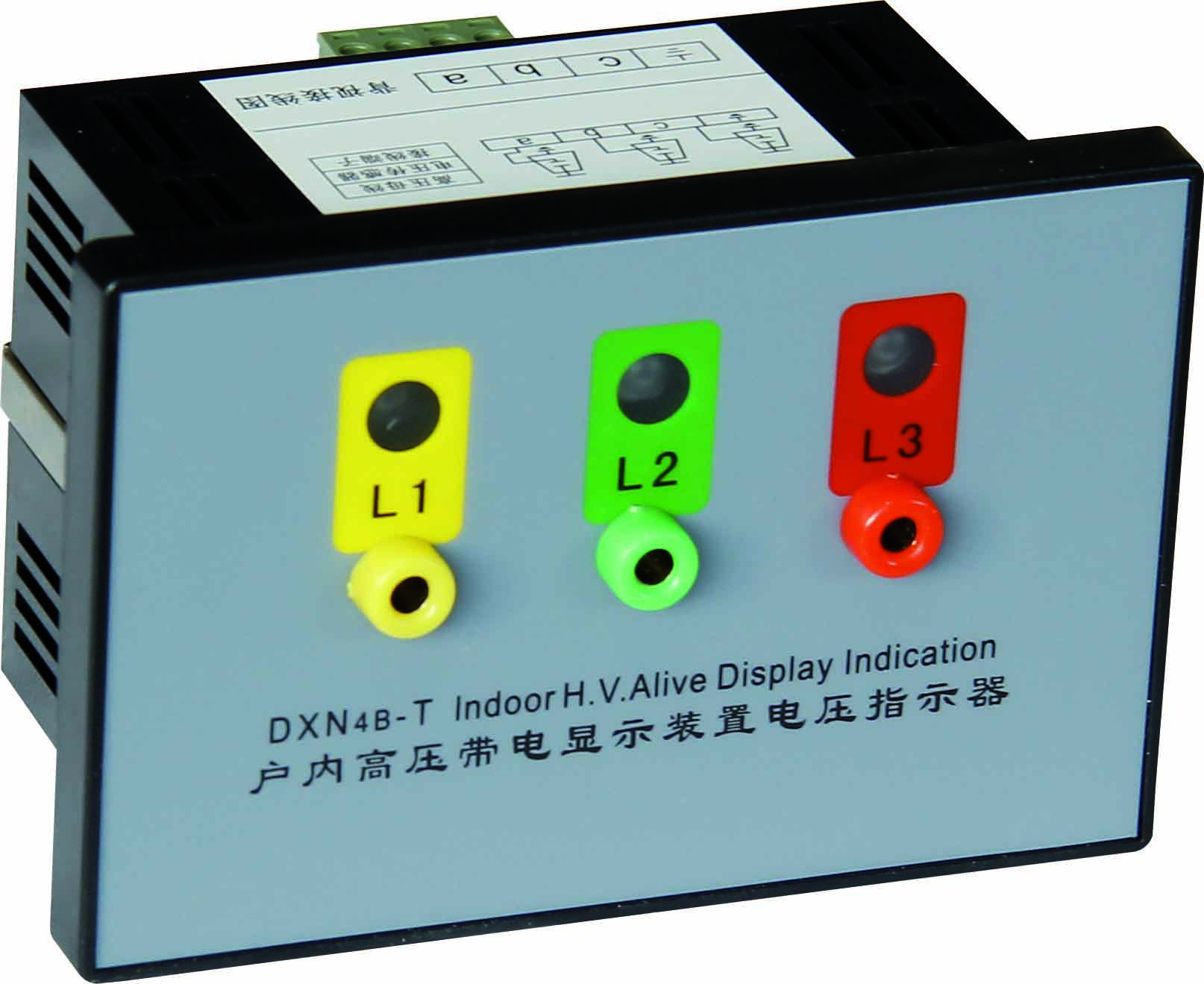

4. Tilstandsvisualisering: Udstyret med mekanisk positionsindikation (klare åbnings-/lukkemærker), valgfri live display-enhed (overholder DL408-91-reglerne).

4.2 Typiske anvendelsesscenarier

• Indendørs understationer: Anvendes med 12kV~40,5kV afbrydere og isoleringsafbrydere til samlingsskinne og transformer vedligeholdelsesjording;

• Højspændingskoblingsudstyr: Form "høj-lavspændingssynergi" med Richge lavspændingskoblingstilbehør, tilpasset til MNS, GCS og andre kabinetter, som vedligeholdelsesjordingskomponenter til udgående skabe og måleskabe;

• Industrielle strømdistributionssystemer: Vedligeholdelsesbeskyttelse af højspændingsudstyr (såsom højspændingsmotorer, ensretterskabe) i store fabrikker og mineejede kraftværker;

• Nye energiscenarier: Sikkerhedsjording af indendørs strømdistributionsenheder (såsom 35kV koblingsudstyr) i fotovoltaiske/vindkraftboosterstationer.

V. Installations- og vedligeholdelsespunkter

5.1 Nøgleinstallationskrav

1. Fundamenttilpasning: Installationsoverfladens niveaufejl ≤1 mm/m, og jordingssløjfemodstanden ≤0,5Ω (skal være pålideligt forbundet til stationens jordingsnet);

2. Interlock-samarbejde: Sørg for, at interlock-mekanismen med hovedafbryderen på koblingsudstyret fungerer jævnt uden blokering (det anbefales at bruge Richge originalt interlock-tilbehør for bedre kompatibilitet);

3. Elektriske ledninger: Styreledningstilslutningen på den elektriske model skal overholde spændingsniveauet (såsom AC220V/DC220V), og tilspændingsmomentet for ledningsterminalerne opfylder kravene i manualen;

4. Acceptationstest: Efter installationen er det nødvendigt at teste åbnings- og lukkeasynkronisme, sløjfemodstand og isoleringsydelse (strømfrekvensmodstandsspænding, delvis afladningstest).

5.2 Regelmæssig vedligeholdelse og fejlfinding

(1) Vedligeholdelsescyklus og indhold

(2) Almindelig fejlfinding

• Lukkestop: Kontroller, om forbindelsen mellem krumtaparmen og hovedakslen er løs, eller om kontakten er deformeret (deforme dele skal udskiftes);

• For høj kontaktmodstand: Poler kontaktoxidlaget, suppler sølvbelægning (eller udskift kontaktenheden);

• Eldriftsfejl: Kontroller, om motorstopbeskyttelsen er udløst (controlleren skal nulstilles), eller om drivgearet er slidt;

• Servicesupport: Giv installationsvejledning, vedligeholdelsestræning og levering af reservedele (support kan fås via Richges officielle websted eller kundeservice).

VI. Standard overholdelse og kvalitetsforpligtelse

6.1 Overensstemmende standarder

• Gruppestandard: T/ZZB 2173-2021 "12kV～40,5kV indendørs højspændingsvekselstrømsjordingskontakt";

• National standard: GB/T 1985-2014 "Højspændings-vekselstrømafbrydere og jordforbindelseskontakter", GB/T 11022-2020 "Fælles tekniske krav til standarder for højspændingskoblingsudstyr og kontroludstyr";

• Teststandard: GB/T 14598.26-2015 "Elektromagnetisk kompatibilitet - Test- og måleteknikker - Elektrostatisk afladningsimmunitetstest" (EMC-test), saltspraytest (tre-bevis verifikation).

6.2 Kvalitetsforpligtelse

Detaljeret introduktion til Richge-teknologi indendørs højspændingsjordingskontakt

• Livsgaranti: Når den mekaniske levetid når klasse M2 (10.000 gange), opfylder nøgleydelsen stadig standardkravene;

• Servicesupport: Giv installationsvejledning, vedligeholdelsestræning og levering af reservedele (support kan fås via Richges officielle websted eller kundeservice).

VII. Måder at få detaljerede oplysninger på

    For at få den komplette produktmanual til Richge Technology indendørs højspændingsjordingskontakt (inklusive specifikke modelparametre, installationstegninger, testrapporter), kan du bruge følgende metoder:

1. Besøg Richges officielle hjemmeside (www.richgeswitchgear.com) og forespørg i afsnittet "Højspændingsprodukter" eller "Teknisk download";

2. Kontakt Richge salgsafdeling (WhatsAPP: +86 189 5893 8078) og forklar kravene (såsom spændingsniveau, om der er behov for elektrisk styring);

3. Send en e-mail til Richge kundeservice-e-mail for at ansøge om en tilpasset teknisk løsning.
