Definition and Functions

A Load Break Switch (LBS) is a key device in power systems designed to safely interrupt load currents, widely used in medium and low-voltage distribution scenarios. Its core function is to cut off load currents during circuit maintenance or faults, ensuring the safety of equipment and personnel. Unlike isolation switches, LBS can operate under load but cannot interrupt short-circuit currents; it must be used in conjunction with fuses for overcurrent protection.

Working Principle and Structure

Arc Extinguishing

Mechanism:Pneumatic arc extinguishing: High-velocity gas flow (e.g., dry air) generated by piston compression extinguishes the arc. The design of arc contacts reduces wear on main contacts, extending maintenance intervals.

SF₆ technology: Traditionally, sulfur hexafluoride (SF₆) was used as the arc-extinguishing medium. However, due to its high greenhouse effect, environmentally friendly products now use dry air as a substitute, with a leakage rate ≤ 0.01%, aligning with global carbon reduction trends.

Structural Composition:

It mainly includes moving/stationary contacts, arc contacts, a piston (for pneumatic types), an operating mechanism (manual/electric), and an arc-extinguishing chamber. Some models integrate an earthing switch and support remote control.

Types and Classifications

By arc-extinguishing medium:

Pneumatic (dry air): Environmentally friendly, used in systems of 12kV and below (e.g., ABB's Safe Air series).

SF₆-based: Traditional technology, still used in some high-voltage scenarios.

Vacuum-based: Suitable for frequent operation.

By installation type:

Outdoor type: High protection rating, adapted to harsh environments.

Indoor type: Used in substations or distribution cabinets.

By operation method:

Manual: Suitable for small-scale systems.

Electric/pneumatic: Support remote control, used in smart grids.

View as

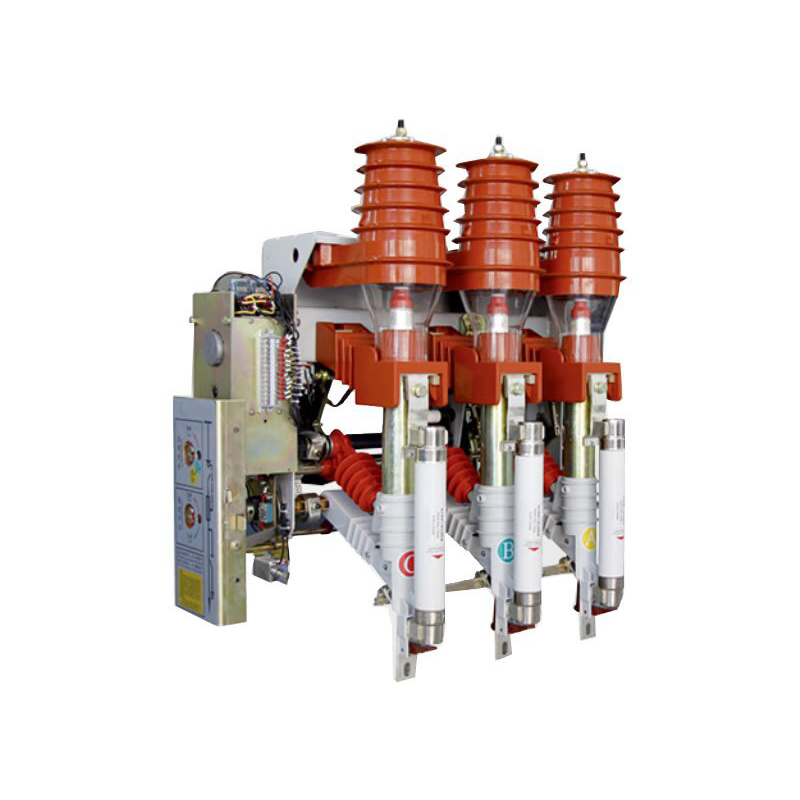

Fk (R) N12-12D Indendørs Load Break Switch Load Breaker Isolator Isolator Switch

FKN12-12D/630-20 indendørs AC højspændingsbelastningsafbryder er et trefaset højspændingsanlæg med en nominel spænding på 12KV og en nominel frekvens på 50HZ. Den bruges til at skifte belastningsstrøm, lukket sløjfestrøm, ubelastet transformer og kabelladestrøm, fra kombineret kortslutningsstrøm. Belastningsafbryderen, der er udstyret med jordingskontakten, kan modstå kortslutningsstrøm. og bruges primært i strømfordelingsstationer og industrielt elektrisk udstyr, hvor trefaset lukket kredsløb eller bundstrømforsyningssystem til kontrol og beskyttelse.

Se mere >> Send forespørgsel >>

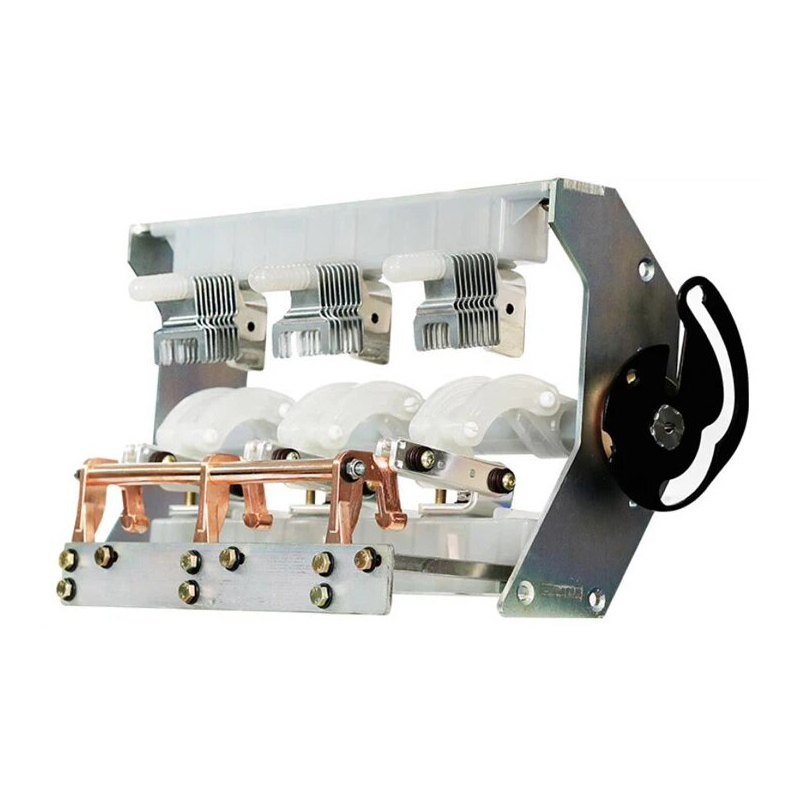

12kV tre positioner belastningsbrudkontakt med bevægelig pasform til SF6-isoleret koblingsudstyr

Vi er forpligtet til at udvikle Load Switch, Outdoor High Voltage Auto Recloser, Indoor Voltage Vacuum Breaker der er tættere på forbrugernes behov og giver forbrugerne bedre produkter. Vi tager altid belønning af samfundet som en velsignelse og tager fædrelandets velstand og revitalisering som vores eget ansvar. Vores virksomhed tager vores virksomheds omdømme og personalekvalitet forud for virksomhedsudvikling som vores udviklingsgaranti. Vi insisterer på ideen om videnskab og teknologi er den første produktive kraft. Med vores tekniske færdigheder, effektive ledelse og produkter af høj kvalitet har vi vundet ros fra vores kunder med vores omkostningseffektive varer. LYL-12-serien, velegnet til trefaset AC 50Hz, med en nominel spænding på 12kV, Den har et robust design, fremragende lysbueslukningsydelse og pålidelig drift under barske netforhold. LYL-12T belastningsafbryder overholder de relevante krav i GB3804-2004 "3,6kV~40,5kV højspændings AC belastningskontakt" og GB16926-1997 "AC højspændingsbelastning switch-sikring kombinationsapparat". Hovedkredsløb: 630A-20kA (4s), 25kA (3s); Mekanisk levetid: 5000 gange; Jordingskredsløb: 20kA (2s); Mekanisk levetid: 2000 gange.

Se mere >> Send forespørgsel >>

24kV indendørs højspændingsluftbelastningsbrudkontakt og sikringskombinationsapparat

Vi er forpligtet til at udvikle Load Switch, Outdoor High Voltage Auto Recloser, Indoor Voltage Vacuum Breaker der er tættere på forbrugernes behov og giver forbrugerne bedre produkter. Vi tager altid belønning af samfundet som en velsignelse og tager fædrelandets velstand og revitalisering som vores eget ansvar. Vores virksomhed tager vores virksomheds omdømme og personalekvalitet forud for virksomhedsudvikling som vores udviklingsgaranti. Vi insisterer på ideen om videnskab og teknologi er den første produktive kraft. Med vores tekniske færdigheder, effektive ledelse og produkter af høj kvalitet har vi vundet ros fra vores kunder med vores omkostningseffektive varer. FKRN-24D, når belastningsafbryderen er udstyret med højspændingsstrømbegrænset sikring (med anslag), bliver den en belastningsafbryder og sikringskombinationsapparat, der fungerer som beskyttelses- og kontrolapparat til transformere, kabler og luftledninger. Når en fase eller flerfaset sikring smelter, belastningsbrud skifte automatisk bremse trefaset. Disse serier af belastningsafbrydere er især anvendelige i landdistrikter, byterminaler og præfabrikerede understationer samt ringnetværksstrømforsyning.

Se mere >> Send forespørgsel >>

FN7-12-serien 12kV indendørs højspændingsafbryder og sikringskombinationsapparater

FN7 serien Load break switch, leveres generelt med fjedermekanisme til at tænde og slukke for forsyningen, dog er mulighed med vakuumafbryder også tilgængelig. Selvfølgelig er mulighed med vakuumafbryder dyrere. Valget mellem disse to afhænger helt af kunden. Belastningsafbryder med vakuumafbryder er mere pålidelig mulighed.FN7 36kv belastningsafbryder med sikringskombination AC højspænding . FN7-12DR typen indendørs AC højspændingsbelastningskontakt er velegnet til AC 50Hz, nominel spænding 12kv trefaset vekselstrømssystem som bryde enhver belastningsstrøm og kortslutningsstrømbrug, opbrud kan være en kombination af elektrisk kortslutningsstrøm, kan bruges som beskyttelsesformål.Richge er en førende producent, der specialiserer sig i at levere elektriske afbryderkomponenter med høj kvalitet, med fokus på afbrydere Hængsler. Vores produkter er fremstillet ved hjælp af førsteklasses materialer og avancerede fremstillingsprocesser, hvilket sikrer enestående holdbarhed og pålidelighed i forskellige industrielle miljøer. Med mange års erfaring og teknologisk innovation opfylder vores nedre koblingsudstyr internationale standarder og tilbyder sikker og stabil support til kunder over hele verden. Vi er forpligtet til løbende at forbedre produktets ydeevne, opfylde forskellige kundebehov og levere exceptionel service og løsninger.

Se mere >> Send forespørgsel >>

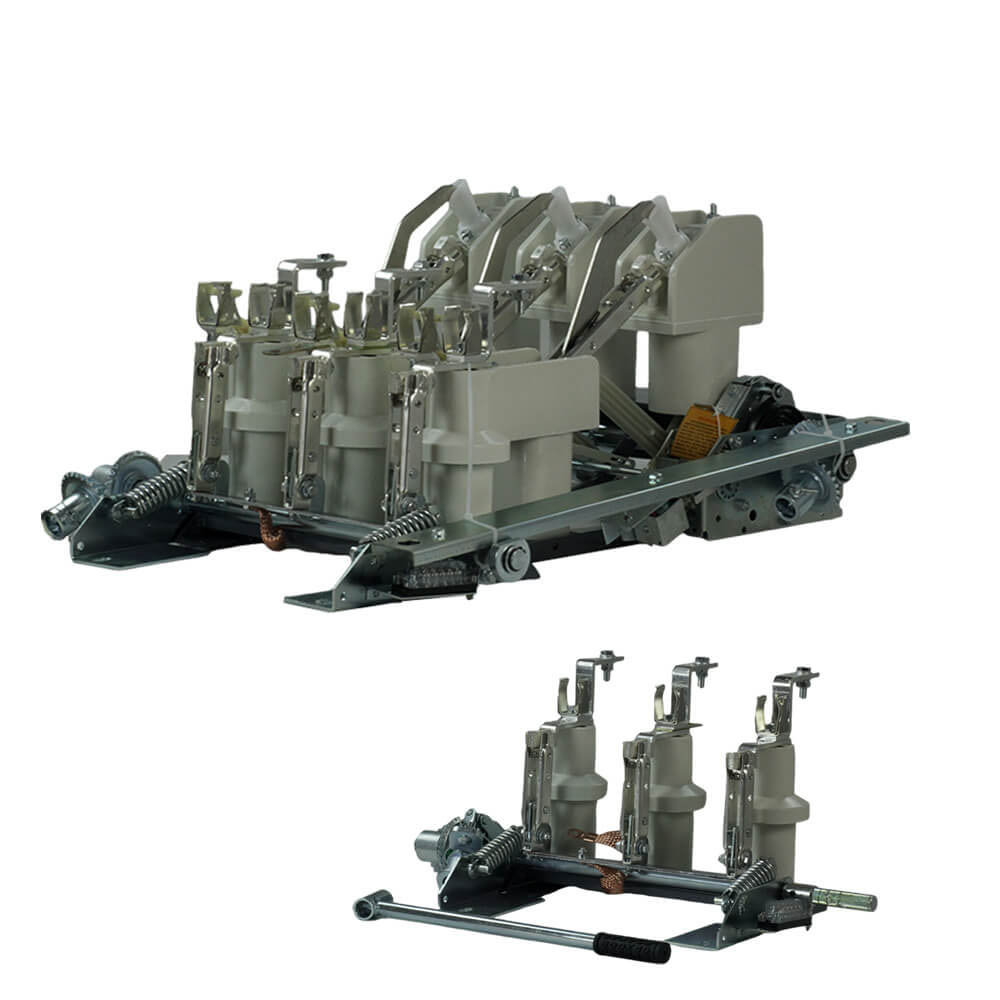

FN18 12kV 3-faset gangbetjent luftbelastningsafbryder med jordingsenhed og sikringskontakt Nalf

FN18 belastningsafbrydere og belastningsafbryder-sikringskombinationer er højspændings-, højtydende belastningsafbrydere, der kombinerer trykluftbueslukning og gasproduceret lysbueslukning. Kombinationen af belastningsafbryder og sikring kombinerer fordelene ved belastningsafbryderen med sikringens fordele til at skifte enhver belastningsstrøm op til belastningsafbryderens nominelle brydestrøm og til at skifte enhver overstrøm op til kombinationens nominelle kortslutningsbrudstrøm ved hjælp af betjeningen af sikringen og dens impinger. Det bruges i trefasede strømfordelinger af AC 50Hz nominel spænding 12kv og mærkestrøm 630A Esp For strømringnetværk i bynetværk byggeri forbedring højhuse og offentlige faciliteter som et ideelt produkt til at beskytte pakke understation og transformer Det har funktionerne i avanceret design enkel betjening slagstruktur smart udseende letvægt komplet funktion hurtig til- og frakoblingshastighed og høj pålidelighed.

Se mere >> Send forespørgsel >>

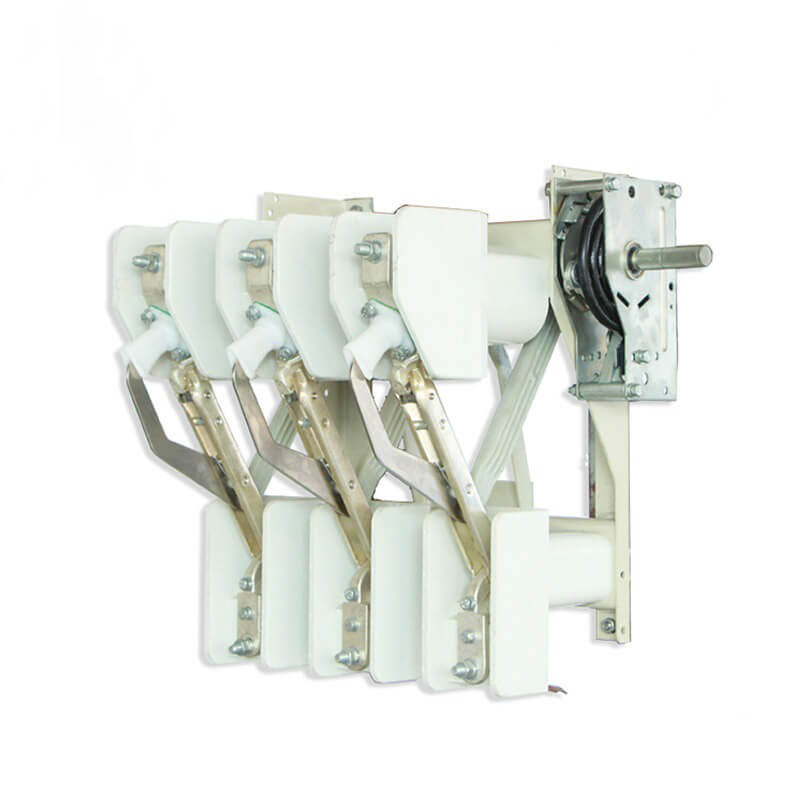

FN18 -serien Indoor High Voltage Load Break Switch Nalf Air Isolation Switch Breakers Sikringer

FN18-D er et generelt formål, tre-polet, belastningsbrudskontakt, der tilbyder switchgear-ejere og samlere fordelene ved en avanceret afbrydelsesteknologi og bevist, pålidelig ydelse i et kompakt design. Kontakten er tilgængelig for switchgear-samlere som en byggesten til metalindkastet og PAD-monterede switchgear-applikationer i ratings fra 12-40,5 kV. Standard FN18-kontakten inkluderer en kraftig stålramme med stand-off isolatorer, en unik puffer-type lysbue-slukningssystem, en driftsmekanisme og strømforsyningskomponenter, herunder interrupt-type-afbrydere med støbte hængsler og kæberstik. Valgfrit tilbehør og funktioner inkluderer en række driftshåndtag, en motoroperatør, hjælpekontakter, en shunttrejse -enhed, sikringsbaser, mekaniske sikringsstripping, jordforbindelser, mekanisk dørforlåsning og nøgleforhold. FN18-serie indendørs højspændingsbelastningskontakt har fordelene ved let design, drift, kompakt struktur, lille volumen, fuld funktion, let vægt, hurtig brud og lukningshastighed og høj pålidelighed. Det er velegnet til AC 50Hz, nominel spænding 12 kV, 24 kV, nominel nuværende 630A og trefaset distributionssystem, især til bybygningskonstruktions- og renoveringsprojekter, højhuse bygninger, ringetværksstrømforsyning af offentlige faciliteter og er et ideelt produkt til boksestation og transformatorbeskyttelse.

Se mere >> Send forespørgsel >>

Indendørs HV -luftbelastningsafbryder og sikring af kombinationsapparater

FKN12-12D-serie Air-Blast Ioad Break Switch og FKRN12-12D-serie Air-Blast Load Break Switch-FUSE-kombinationsapparat er nye serie switchgear gælder for trefaset elektrisk distributionssystem af nominel 12 kV, der fungerer som beskyttelses- og kontrolapparat for transformere, kabel- og hovedledning. Disse serier er især anvendelige i landdistrikterne, urban terminalstation og præfabrikerede understationer samt ringnetværksstyrkeforsyning. FKN12-12D kan gå i stykker og gøre Ioad strøm og overstrøm. FKRN12-12D kan gå i stykker og gøre strømstrøm og kortslutningsstrøm (IIMITED strøm sikring). Dette produkt er vist med påvirkningsstruktur æstetisk udseende. Pålideligt sammenlås og højt isolerende niveau. I forårets opbevaringsoperationsmekanisme er tænd/sluk -hastighed fri for arbejdskraftens indflydelse. For lysbue, elektrisk bue-udvidelse inde i det isolerende dæksel, forekommer den frie gas ved gnistning ikke nedstigning af isolerende niveau mellem faser og fase til jorden. Isoleringsdækslet Clapboard adskiller den elektrificerede del således øger den beskyttelsesgrad af Ring -hovedenheden. Kobber-tungsten-kontakten og hovedkontakten medbringer pålidelig ledningsevne og lang levetid. Dette produkt opnår lydberømmelse på grund af nem vedligeholdelse og drift samt pålidelig ydelse. Det er i overensstemmelse med IEC62271-105.

Se mere >> Send forespørgsel >>

Højspændings vakuumbelastningsafbryder med jordskontakt

FZRN21 Series AC og HV Indoor Vacuum Load Break Switch, dette produkt har en brudkapacitet, sikkerhed og pålidelighed, lang levetid, kan betjene freguent, kompakt struktur, lille størrelse, letvægt, det grundlæggende ingen grund til at opretholde. FZN21-12-serie højspændingsvakuumbelastningskontakt er hovedsageligt sammensat af framer, afbrydelsesafbryder (strømbegrænsende sikring af kombineringen er i afbrydelseskontakten), vakuumafbryderrør, jordforbindelsesafbryder, forårets driftsmekanisme og så videre. Dette produkt har kompakt struktur, lille volumen, lang levetid, stærk lukning og brudkapacitet og let drift og vedligeholdelse. Vakuumafbryderen er udstyret med en fjederdrevet mekanisme, der vedtager en elektrisk motor (en anden manual) foråretergilagring, og der er to typer lukningsmetoder: elektromagnet lukning og manuel opdeling og lukning. Frakoblingsafbryderen, vakuumafbryderen og jordskontakten er låst sammen med hinanden (mekanisk sammenkobling) for at forhindre misoperation. FZN21-12D/T630-20, FZN21-12DR/T125-31.5 Type højspændingsvakuumbelastningsafbryder og sikringsafbryder fungerer i tre-faset AC-elektrisk 12 kV, 50Hz strømfordelingssystem, med en kompakt, lille størrelse, letvægt, lang levetid, høj udformning og breaking-evne, sikker og pålidelig, og hvis belastningskontakt samarbejdes med fuse namen, kan erstatte dem, der erstatter trict trussle truss Sikringer med højere omkostninger, let og praktisk drift og vedligeholdelse

Se mere >> Send forespørgsel >>

Richge er en professionel Belastning af pausekontakt producent og leverandør i Kina. Hvis du er interesseret i vores lavprisprodukter, så kontakt os venligst.
