Jordkontakt betjeningsmekanisme Interlocking Device: Det skjulte sikkerhedssystem bag elektrisk udstyr Jordkontakten

I højspændings- og mellemspændingselektriske systemer opnås sikkerhed ikke kun gennem isolering og beskyttelsesanordninger. En stor del af den elektriske sikkerhed afhænger af mekanisk koordinering mellem forskellige komponenter, hvilket forhindrer operatører i at foretage forkerte koblingshandlinger.

DeJordkontakt betjeningsmekanisme Interlocking Deviceer en af ​​disse vigtige sikkerhedskomponenter. Den er designet til at styre driftssekvensen mellem jordingskontakten og andet omskiftningsudstyr, og hjælper med at forhindre farlige operationer, såsom at lukke en jordingskontakt, mens kredsløbet stadig er strømførende.

Selvom denne enhed normalt er skjult inde i koblingsudstyr, spiller den en afgørende rolle for at sikre pålidelig drift og beskytte både udstyr og personale.

Hvad er en sammenkoblingsenhed for jordafbryderdriftsmekanismer?

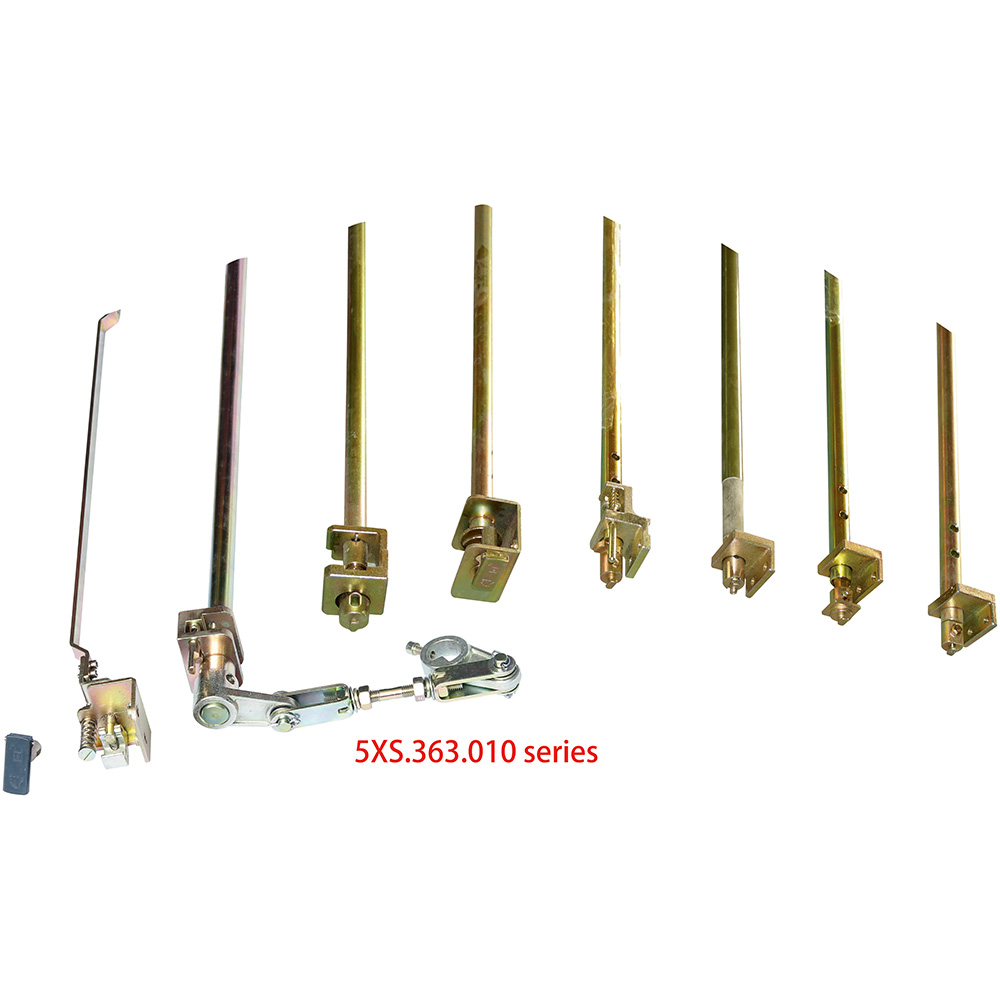

A Jordkontakt betjeningsmekanisme Interlocking Deviceer en mekanisk eller elektromekanisk sikkerhedsmekanisme installeret i koblingsanlæg for at koordinere driften af:

Jordingskontakter

Strømafbrydere

Belast kontakter

Afbryd kontakterne

Skabsdøre og adgangspaneler

Dens hovedformål er at sikre, at koblingsoperationer følger en foruddefineret sikkerhedssekvens.

For eksempel:

Jordingskontakten bør kun lukkes, efter at hovedkredsløbet er blevet afbrudt.

Skabsdøren skal forblive låst, når der kan være farlig spænding.

Afbryderen bør ikke være lukket, når jordingskontakten er i en usikker position.

Ved at skabe fysiske begrænsninger mellem betjeningsmekanismer reducerer låseanordningen muligheden for menneskelige betjeningsfejl.

Hvorfor er jordkontaktens sammenlåsning vigtig?

Elektrisk udstyr kan forblive farligt, selv efter at en strømforsyning er afbrudt. Restspænding, forkerte koblingssekvenser eller uventet energitilførsel kan skabe alvorlige farer.

Et pålideligt sammenlåsningssystem hjælper med at løse flere almindelige problemer.

1. Forhindrer forkerte koblingsoperationer

I komplekse elektriske systemer skal operatører muligvis udføre flere koblingstrin.

Uden sammenlåsningsbeskyttelse kan forkerte handlinger omfatte:

Lukning af jordingskontakten på et strømførende kredsløb

Betjening af en afbryder under usikre forhold

Åbning af adgangsdøre før jordforbindelse er fuldført

Aflåsningsanordningen fungerer som en mekanisk "regelholder", der kun tillader sikre betjeningssekvenser.

2. Beskytter elektrisk udstyr

Forkert kobling er ikke kun farligt for mennesker, men kan også beskadige udstyr.

Mulige konsekvenser omfatter:

Kortslutninger

Bue fejl

Kontaktskade

Isoleringsfejl

En korrekt designet sammenlåsningsmekanisme hjælper med at forlænge udstyrets levetid ved at reducere unormale operationer.

Hvordan fungerer låseanordningen?

Arbejdsprincippet afhænger af koblingsanlæggets design, men de fleste systemer bruger en kombination af mekanisk positionering og låsestrukturer.

Mekanisk sammenlåsning

Mekanisk sammenlåsning er meget udbredt på grund af dens pålidelighed.

Typiske komponenter omfatter:

Låseplader

Skafter

Håndtag

Knastmekanismer

Positionsindikatorer

Begræns blokke

Når en komponent bevæger sig til en bestemt position, er en anden komponent fysisk begrænset fra drift.

For eksempel:

Strømafbryder åbner.

Afbryderkontakten når isolationsposition.

Betjening af jordforbindelse bliver tilgængelig.

Jordingskontakt lukker.

Vedligeholdelsesadgang er tilladt.

Elektrisk aflåsning

Nogle systemer bruger også elektriske signaler og sensorer.

Komponenter kan omfatte:

Hjælpekontakter

Positionskontakter

Styrerelæer

Overvågningsmoduler

Kontrolsystemet kontrollerer udstyrets status, før det tillader drift.

Industriens koldviden: Hvorfor mekanisk sammenlåsning stadig er meget udbredt

Med moderne automationsteknologi antager mange mennesker, at elektroniske styresystemer kan erstatte mekanisk beskyttelse fuldstændigt.

Imidlertid er mekanisk sammenlåsning fortsat vigtig, fordi den ikke afhænger af:

Software logik

Kommunikationsnetværk

Styr strømtilgængeligheden

Selv under strømsvigt kan en mekanisk låsekonstruktion fortsætte med at yde fysisk beskyttelse.

I mange sikkerhedskritiske elektriske applikationer giver en kombination af mekanisk og elektrisk sammenlåsning yderligere beskyttelse.

Vigtigste anvendelser af jordafbrydersammenkoblingsenheder

Mellemspændingskoblingsudstyr

Almindelig brugt i:

Distributionsnetværk

Industrielle kraftsystemer

Understationer

Fabriks elektriske rum

Ringhovedenheder (RMU)

I kompakt distributionsudstyr hjælper sammenlåsningsenheder med at koordinere:

Betjening af belastningskontakt

Betjening af jordingskontakt

Adgang til kabelrum

Metalindkapslet koblingsudstyr

For metalbeklædte og metalindkapslede systemer sikrer sammenlåsning sikker drift mellem forskellige rum.

Vigtige designovervejelser

En pålidelig interlocking-enhed til jordkontakt skal tage hensyn til flere faktorer.

Mekanisk styrke

Mekanismen skal modstå gentagne operationer uden deformation eller fejl.

Vigtige faktorer omfatter:

Materialevalg

Skaftstyrke

Låsenøjagtighed

Slidstyrke

Driftsnøjagtighed

Enheden skal detektere kontaktpositioner korrekt.

Dårlig positioneringsnøjagtighed kan forårsage:

Ufuldstændig låsning

Falsk driftstilladelse

Mekanisk interferens

Servicelevetid

Koblingsudstyr kan fungere i mange år, så sammenlåsende komponenter har brug for god holdbarhed.

Designovervejelser omfatter:

Korrosionsbestandighed

Smørekrav

Driftsfrekvens

Miljøforhold

Almindelige anvendte materialer

Forskellige komponenter kan bruge forskellige materialer afhængigt af deres funktion.

Materialevalg påvirker:

Mekanisk styrke

Korrosionsbestandighed

Langsigtet pålidelighed

Vedligeholdelsestips til sikringsanordninger

Selvom låsesystemer er designet til lang levetid, er regelmæssig inspektion stadig nødvendig.

Anbefalede kontroller omfatter:

Tjek mekanisk bevægelse

Sørg for at:

Aksler bevæger sig jævnt

Låse går korrekt i indgreb

Ingen dele sidder fast

Efterse sliddele

Vær opmærksom på:

Fjedre

Pins

Bevægende led

Hold komponenter rene

Støv og forurening kan påvirke mekanisk bevægelse, især i udendørs eller industrielle miljøer.

Jordkontaktens betjeningsmekanisme interlocking Device er muligvis ikke en synlig del af elektrisk udstyr, men det er en væsentlig sikkerhedskomponent i moderne koblingsanlæg.

Ved at kontrollere forholdet mellem jordforbindelseskontakter, afbrydere og adgangsmekanismer hjælper det med at forhindre farlige operationer, beskytte elektriske aktiver og forbedre vedligeholdelsessikkerheden.
