Spørg enhver elektrisk ingeniør om at nævne den mest kritiske del af en lavspændingsafbryder, og svaret vil sandsynligvis være afbryderen. Eller måske afbryderkontakten. Måske samleskinnesystemet. Sjældent nævner nogen tilbehøret. Alligevel kender erfarne vedligeholdelsesteams en anden virkelighed: Et koblingssystem fejler oftere ved hjælpekontakten, klemrækken, låsemekanismen eller indikatorlyset end ved hovedstrømvejen. Afbryderen kan være hjertet i koblingsudstyret, men tilbehøret er nervesystemet.

Richgeforstår denne skelnen. Som en producent fokuseret pålavspændingskoblingsudstyr tilbehør, producerer virksomheden de komponenter, der aktiverer, overvåger, beskytter og kontrollerer det primære udstyr – afbrydere, afbryderkontakter, samleskinner, sikringer og måleenheder – alt sammen anbragt i robuste metalkabinetter. Dette tilbehør fungerer ved spændinger op til 1.000 volt og betjener industrielle produktionsanlæg, kommercielle bygninger, installationer til vedvarende energi og infrastrukturprojekter, herunder lufthavne, jernbaner og vandbehandlingsanlæg.Men før man undersøger tilbehørsspecifik teknik, fortjener ét spørgsmål et svar: hvorfor betyder de sekundære komponenter ofte mere end de primære?

De skjulte fejlpunkter i lavspændingsanlæg

Statistisk analyse af elektriske distributionsfejl afslører et konsistent mønster. Hovedstrømkomponenter - afbryderkontakter, samleskinneforbindelser og afbryderblade - fejler med forudsigelige intervaller baseret på belastningscyklusser og miljøeksponering. Disse fejl kan forudses og planlægges.

Tilbehør fejler uforudsigeligt. En hjælpekontakt, der oxiderer for tidligt, får et styrekredsløb til at miste feedback, hvilket lukker en proces ned, selvom hovedstrømvejen forbliver intakt. En klemrække, der løsnes fra termisk cykling, skaber intermitterende forbindelser, der driver vedligeholdelsesteams til at jage spøgelser. En mekanisk sammenlåsning, der binder, forhindrer en afbryder i at lukke, og deaktiverer en hel føder.

Dette lavspændingskoblingstilbehør er ikke valgfri udsmykning. De er funktionelle nødvendigheder. Uden korrekt tilbehør kan hovedkomponenterne ikke overvåges, kontrolleres eller koordineres.

Hvad lavspændingskoblingsudstyr faktisk gør

Udtrykket "tilbehør" undervurderer deres betydning. En mere præcis beskrivelse ville være "støttesystemer." Inden for en typisk lavspændingskoblingskonstruktion udfører tilbehør fem forskellige kategorier af arbejde.

Overvågning og indikation

Operatører skal kende tilstanden af ​​hvert kredsløb uden at åbne døre eller fjerne dæksler. Tilbehør i denne kategori omfatter:

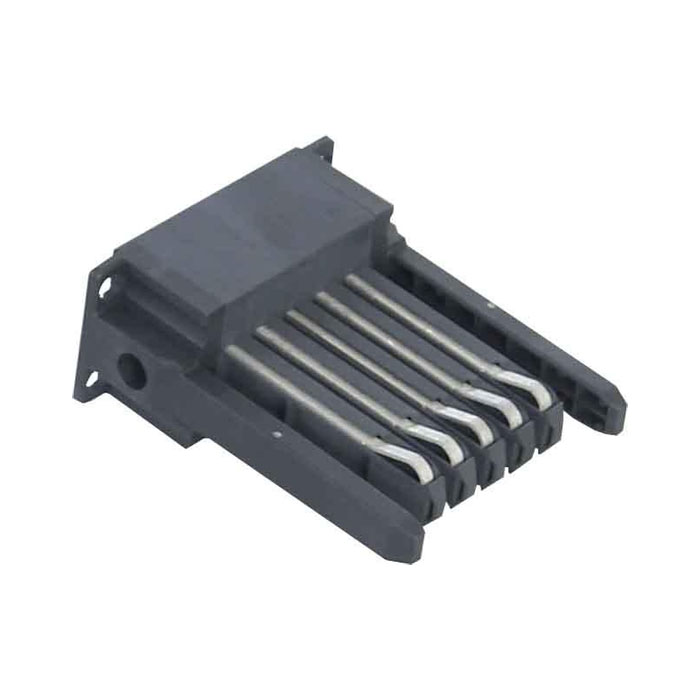

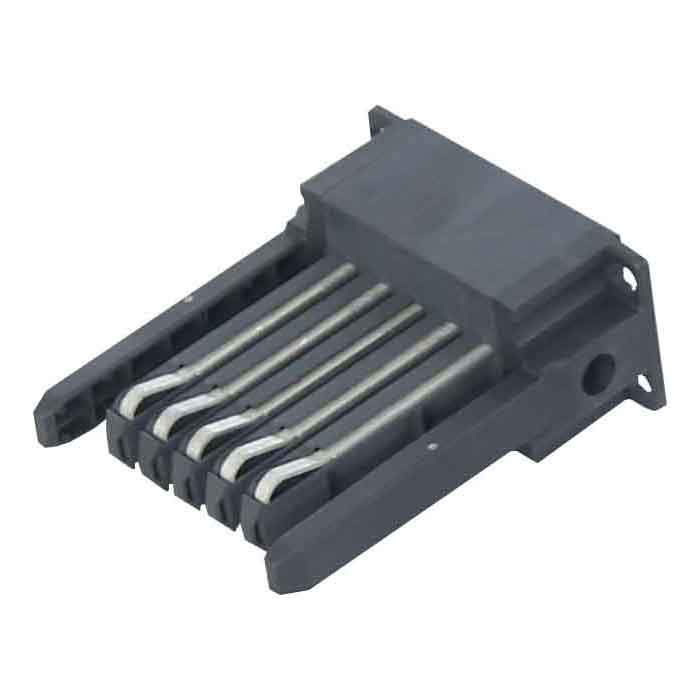

• Hjælpekontakter, der følger positionen af ​​hovedafbryderkontakterne - åbne eller lukkede, udløst eller nulstillet
• Indikatorlys, der viser strømtilstedeværelse, afbryderstatus eller alarmtilstande
• Målere og transducere, der måler spænding, strøm, effekt og frekvens
• Kommunikationsmoduler, der sender statusdata til bygningsstyringssystemer eller tilsynskontrol- og dataindsamlingssystemer

Uden dette lavspændingskoblingstilbehør har en operatør ingen indsigt i distributionssystemet. Koblingsudstyret bliver til en sort boks.

Control and Interlocking

Flere kilder, der forsyner den samme bus, kræver koordinering for at forhindre tilbageføring eller parallel drift. Tilbehør, der muliggør kontrol omfatter:

• Shuntture, der fjerner en afbryder fra et kontrolpanel eller et nødstopkredsløb
• Underspændingsudløser, der udløser afbryderen, når forsyningsspændingen falder under en tærskel
• Nøglelåse, der mekanisk forhindrer modstridende handlinger - for eksempel forhindrer en generatorafbryder i at lukke, mens forsyningsafbryderen er lukket
• Motoroperatører, der åbner eller lukker afbrydere under motorkontrol i stedet for manuel indsats

Disselavspændingskoblingsudstyr tilbehøromdanne en manuelt betjent enhed til et integreret beskyttelses- og kontrolsystem.

Tilslutning og afslutning

Strøm kan ikke strømme gennem komponenter, der ikke er korrekt tilsluttet. Opsigelsestilbehør inkluderer:

• Klemrækker til styreledninger, indrettet til identifikation og adgang
• Kabelsko og konnektorer dimensioneret til specifikke ledertyper og strømmærker
• Samleskinneforbindelser og samlinger designet til termisk ekspansion uden at løsne sig

Utilstrækkelig lavspændingskoblingstilbehør ved tilslutningspunkter genererer varme, som fremskynder isoleringens ældning og i sidste ende forårsager svigt.

Mekanisk support og positionering

Komponenter skal blive, hvor de er placeret. Mekanisk tilbehør omfatter:

• Monteringsbeslag og skinner til afbrydere og andre enheder
• Dørlåse, der forhindrer åbning, mens afbryderen er tændt
• Håndtagsmekanismer og koblinger, der overfører operatørens bevægelse til afbrydermekanismerne

Disse lavspændingskoblingstilbehør virker elementære, indtil de fejler - på hvilket tidspunkt hele samlingen bliver usikker eller ubrugelig.

Miljøbeskyttelse

Koblingsudstyr installeret i støvede, fugtige eller ætsende miljøer kræver tætnings- og filtreringstilbehør:

• Pakninger og tætninger til skabsdøre
• Filtre til ventilationsåbninger
• Rumvarmere for at forhindre kondens
• Fugtindikatorer

For lavspændingskoblingstilbehør af denne type er omkostningerne minimale i forhold til omkostningerne ved korrosionsrelateret fejl.

Sikkerhedsfunktioner indlejret i tilbehørsdesign

Moderne lavspændingskoblingsudstyr inkorporerer sikkerhedsfunktioner, der er afhængige af tilbehørskomponenter. Disse er ikke tilføjelser; de er en integreret del af lovoverholdelse og personalebeskyttelse.

Arc flash protectionkræver, at koblingsanlægget indeholder eller omdirigerer lysbueenergi. Dørlåse, visningsvinduer og trykaflastningspaneler – alt tilbehør – afgør, om en lysbuehændelse skader operatøren eller forbliver indespærret.

Overbelastningsbeskyttelsekræver, at overstrømsrelæet i afbryderen modtager nøjagtige strømsignaler. Strømtransformatorer og spændingstransformatorer er tilbehør, men deres nøjagtighed afgør, om afbryderen udløses ved det tilsigtede overbelastningsniveau eller tillader beskadigelse af udstyret.

Kortslutningsafbrydelsekræver, at afbryderkontakterne åbner hurtigt og fuldstændigt. Betjeningsmekanismen, inklusive fjedre, koblinger og låse, er et tilbehørssystem. Dens tilstand afgør, om afbryderen udbedrer fejlen eller eksploderer.

Af disse grunde er det ikke konservativt at specificere tilbehør til lavspændingskoblinger på samme kvalitetsniveau som hovedkomponenterne. Det er standard praksis.

Modularitet og fleksibilitet: Tilbehørsdrevne fordele

En af de hyppigst nævnte fordele ved lavspændingsanlæg er modularitet. Denne modularitet eksisterer, fordi tilbehør er designet til at blive tilføjet, fjernet eller udskiftet uden at forstyrre hovedstrømbussen.

En facilitet, der tilføjer en ny produktionslinje, kan indsætte en ekstra feeder-afbryder i et eksisterende koblingsudstyr. Processen kræver monteringsbeslag (tilbehør), samleskinnestik (tilbehør), styreledningsklemmer (tilbehør) og dørhåndtag (tilbehør). Hovedskinne og eksisterende afbrydere forbliver uberørte.

Tilsvarende kræver opgradering fra manuel til fjernbetjening tilføjelse af en motoroperatør (tilbehør) og et kommunikationsmodul (tilbehør). Selve afbryderen - den dyre hovedkomponent - bliver på plads.

Denne fleksibilitet er ikke tilfældig. Lavspændingskoblingstilbehør er designet til standarddimensioner og grænseflader, hvilket muliggør mix-and-match-konfiguration. Richges produktsortiment understøtter en sådan modularitet på tværs af flere formfaktorer.

Energistyring gennem tilbehørsintegration

Energieffektivitetsfunktioner i lavspændingsanlæg afhænger udelukkende af tilbehør. Hovedafbryderen fører strøm, men måler eller håndterer den ikke. Energistyring sker gennem tilbehør:

• Effektmålere, der sampler spændings- og strømbølgeformer for at beregne reel effekt, reaktiv effekt, effektfaktor og harmonisk forvrængning
• Strømtransformatorer, der nedsætter primærstrømmen til niveauer, der er sikre for målerindgange
• Kommunikationsgateways, der samler data fra flere feedere og overfører dem til energistyringssoftware
• Kontaktorspoler og kontrolrelæer, der muliggør belastningsreduktion i perioder med spidsbelastning

Uden dette lavspændingskoblingstilbehør kan en facilitet ikke implementere efterspørgselsrespons, kan ikke spore energiforbruget efter proceslinje og kan ikke verificere besparelserne fra effektivitetsprojekter.

Påstanden om, at moderne lavspændingskoblinger "hjælper med at optimere energiforbruget og reducere driftsomkostningerne" er sand - men kun når tilbehørspakken inkluderer de nødvendige overvågnings- og kontrolenheder.

Applikationsmiljøer og valg af tilbehør

Forskellige applikationer stiller forskellige krav til tilbehør til lavspændingskoblingsudstyr. Hyldeløsninger passer ikke til alle etuier.

Industrielle produktionsanlægopleve vibrationer fra nærliggende maskiner. Tilbehør i dette miljø har brug for vibrationsbestandige klemrækker, låsebeslag og fleksible busforbindelser, der absorberer bevægelse uden at løsne sig.

Commercial buildingsherunder hospitaler og datacentre kræver høj tilgængelighed. Tilbehør skal omfatte redundante overvågningskontakter, bypass-bestemmelser og indikatorer, der viser ventende vedligeholdelsesbehov, før der opstår fejl.

Vedvarende energianlægansigt brede temperaturudsving og UV-eksponering til udendørs indhegninger. Tilbehør har brug for udvidede temperaturklassificeringer, UV-stabile materialer og tætning mod indtrængning af støv og fugt.

Infrastructure projectssom lufthavne og vandbehandlingsanlæg har krav til lang levetid. Tilbehør skal være tilgængeligt i årtiers udskiftningscyklusser, og producenten skal yde langsigtet support.

Richges position som en lavspændingsleverandør af koblingsudstyr, der betjener disse forskellige applikationer, indebærer et produktsortiment, der er bredt nok til at imødekomme hvert miljøs specifikke krav.
