Lavspændingskoblingstilbehør fremstillet af Richge Technology Co., Ltd Resuméer og tekniske parametre？

I. Produktoversigt

  Som en professionel producent af lavspændingskoblingsudstyr, tilbyder Richge Technology Co., Ltd. (Richge Technology) en bred vifte af produktserier og modeller, velegnet til lavspændingskoblingsanlæg med forskellige specifikationer og anvendelsesscenarier. Med høj kvalitet, pålidelighed og innovativt design, og er meget udbredt i kraftsystemer, industriel automation, bygningselektroteknik og andre områder.

  Lavspændingskoblingsudstyret fra Richge har følgende egenskaber:

• Fuld serie dækning: Mere end 1.000 produkttyper, kompatible med forskellige koblingssystemer såsom MNS, GCS, GCK, R-Blokset, R-Okken og R-8PT.
• Høj pålidelighed: Strengt kompatibel med internationale og indenlandske standarder for at sikre stabil drift under forskellige arbejdsforhold.
• Modulært design: Letter installation, vedligeholdelse og opgradering.
• Stærk kompatibilitet: Kompatibel med lavspændingskoblinger fra flere mærker.

II. Hovedprodukttyper og tekniske parametre

2.1 Serie af hovedkredsløbsstik

   Hovedkredsløbskonnektorer er kernekomponenter i lavspændingskoblingsanlæg, ansvarlige for den elektriske forbindelse og mekaniske understøttelse af hovedkredsløbet. Richge leverer en række hovedkredsløbsstikmodeller, der er egnede til forskellige strømværdier og installationskrav.

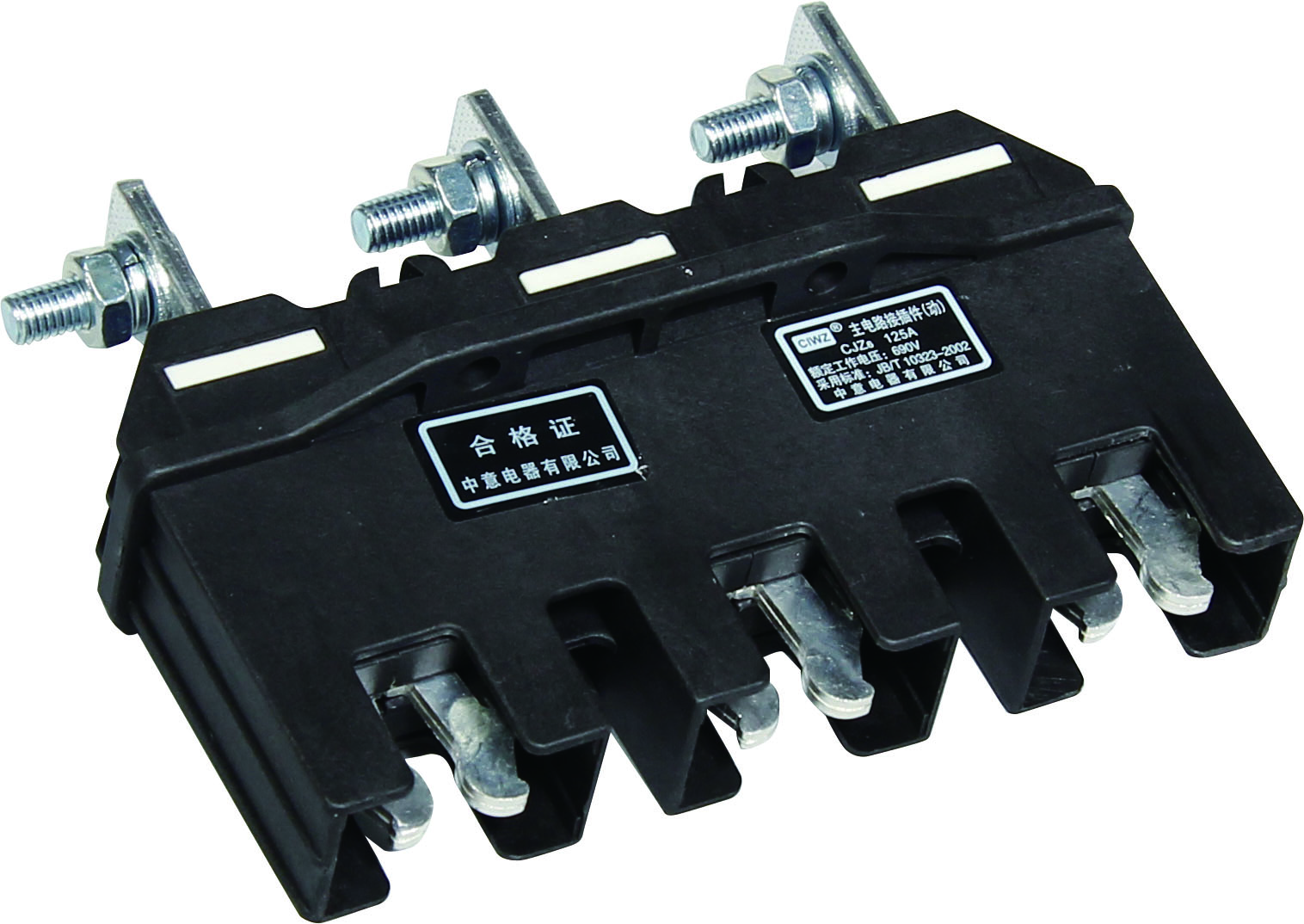

2.1.1 CJZ6-seriens hovedkredsløbskonnektorer

    CJZ6-seriens hovedkredsløbskonnektorer er velegnede til strømstyrker fra 125A til 630A med følgende funktioner:

• Mærkestrøm: 125A, 250A, 400A, 630A
•  Nominel spænding: AC 660V
•  Stangnummer: 3 stænger, 4 stænger
• Beskyttelsesklasse: IP40 (med beskyttelsesdæksel)
• Temperaturstigning: ≤60K (ved mærkestrøm)
• Materiale: Leder af kobberlegering, flammehæmmende plastskal
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Nominel strøm (A)	Pol nummer	Beskyttelsesklasse	Applikationsscenario
CJZ6-125A/3	125	3	IP40	Små skuffeskabe
CJZ6-250A/3	250	3	IP40	Medium skuffeskabe
CJZ6-400A/3	400	3	IP40	Store skuffeskabe
CJZ6-630A/3	630	3	IP40	Kredsløb med høj kapacitet
CJZ6-125A/4	125	4	IP40	Trefasede firtrådssystemer
CJZ6-250A/4	250	4	IP40	Trefasede firtrådssystemer
CJZ6-400A/4	400	4	IP40	Trefasede firtrådssystemer
CJZ6-630A/4	630	4	IP40	Trefasede  firetrådssystemer med høj kapacitet

2.1.2 CJZ10-seriens hovedkredsløbsstik

   CJZ10-seriens hovedkredsløbsstik er højtydende produkter, velegnet til scenarier med højere krav:

• Mærkestrøm: 125A, 250A, 400A, 630A
• Nominel spænding: AC 660V
•  Stangnummer: 3 stænger
• Beskyttelsesklasse: IP40 (med beskyttelsesdæksel)
• Specialdesign: Udstyret med IP40 beskyttelseslåge
• Betjeningsmetode: Krank-type betjeningsmekanisme
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Nominel strøm (A)	Pol nummer	Beskyttelsesklasse	Special funktion
CJZ10-125A/3	125	3	IP40	Med beskyttende dør
CJZ10-250A/3	250	3	IP40	Med beskyttende dør
CJZ10-400A/3	400	3	IP40	Med beskyttende dør
CJZ10-630A/3	630	3	IP40	Med beskyttende dør

2.1.3 CJZ11-seriens dobbeltstik

   CJZ11-seriens dobbeltstik er velegnede til specielle scenarier, der kræver dobbeltkredsløbsforbindelse:

• Mærkestrøm: 250A, 400A, 630A
• Nominel spænding: AC 660V
•  Stangnummer: 3 stænger
• Specialdesign: Dobbelt stik med ventiler
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, LOKSET og 8PT

Model	Nominel strøm (A)	Pol nummer	Feature
CJZ11-250A/3	250	3	Dobbelt stik med ventiler
CJZ11-400A/3	400	3	Dobbelt stik med ventiler
CJZ11-630A/3	630	3	Dobbelt stik med ventiler

2.2 Serie af hjælpekredsløb

     Hjælpekredsløbskonnektorer bruges til sekundær kredsløbsforbindelse for at realisere kontrol-, beskyttelses- og signaltransmissionsfunktioner.

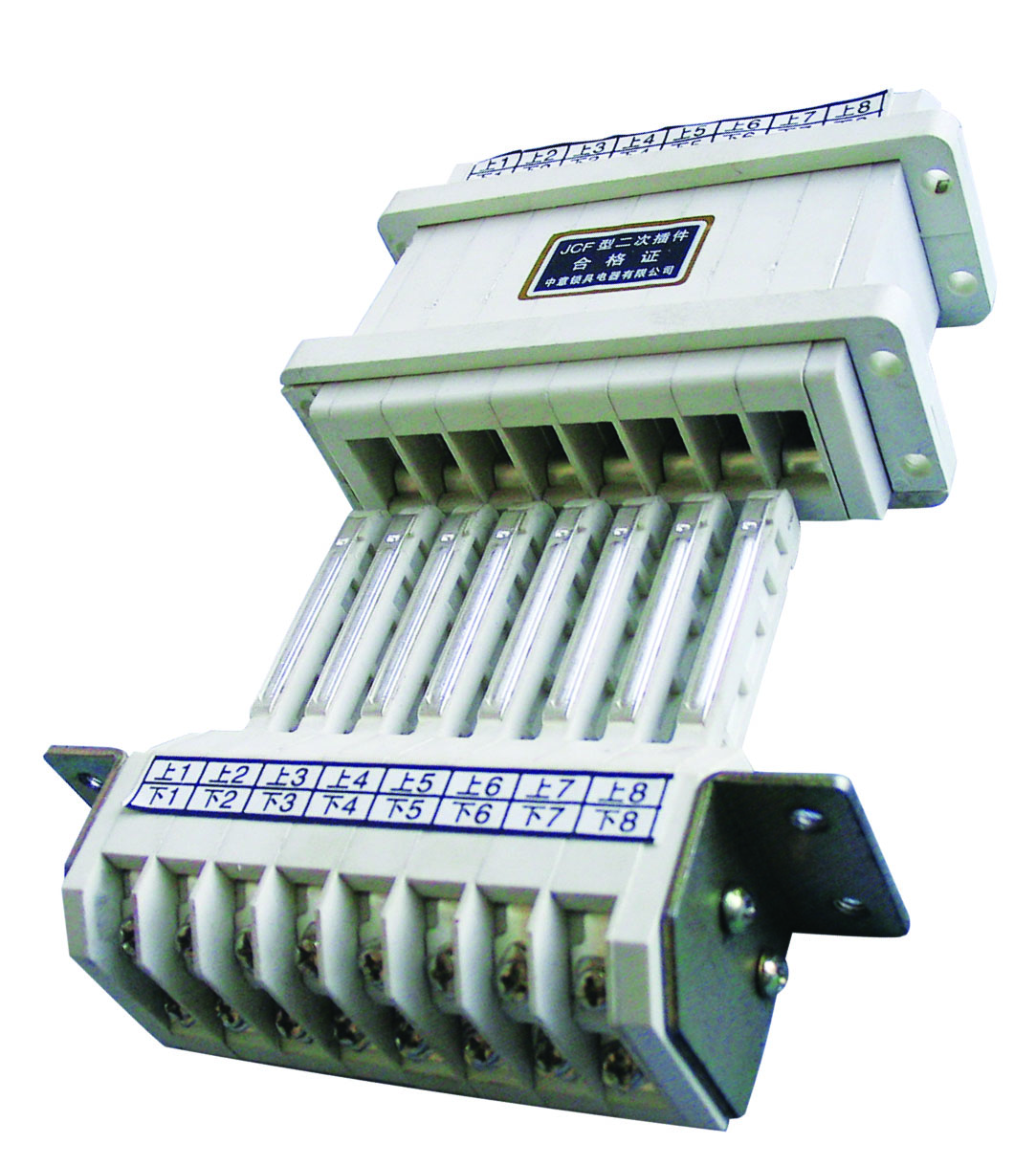

2.2.1 JCF10-seriens hjælpekredsløbskonnektorer

   JCF10-seriens hjælpekredsløbsstik har følgende funktioner:

• Mærkestrøm: 10A
• Nominel spænding: AC 380V/DC 250V
• Antal kontakter: 3, 5, 6, 8, 10, 13, 15, 16, 18 point
•  Tilslutningsmetode: Plug-in type
• Materiale: Brandhæmmende plastskal, forsølvede kontakter
• Gældende koblingsudstyr: Forskellige skabe såsom MNS, GCS, GCK, OKKEN,

Model	Antal kontakter	Nominel strøm (A)	Nominel spænding (V)	Applikationsscene
JCF10-10/3	3	10	AC 380/DC 250	Simple kontrolkredsløb
JCF10-10/5	5	10	AC 380/DC 250	Medium-kom leksibilitetskontrol
JCF10-10/6	6	10	AC 380/DC 250	Multifunktionskontrol
JCF10-10/8	8	10	AC 380/DC 250	Komplekse styrekredsløb
JCF10-10/10	10	10	AC 380/DC 250	Multifunktions signaloverførsel
JCF10-10/13	13	10	AC 380/DC 250	Udvidede kontrolfunktioner
JCF10-10/15	15	10	AC 380/DC 250	Komplekse signalsystemer
JCF10-10/16	16	10	AC 380/DC 250	Højintegration af styresystemer
JCF10-10/18	18	10	AC 380/DC 250	Ultra-komplekse styresystemer

2.2.2 Sideledningsforbindelser til hjælpekredsløb

   Sideledningshjælpekredsløbsstik er velegnede til specielle installationskrav, der kræver sideforbindelse:

• Mærkestrøm: 10A
• Nominel spænding: AC 380V/DC 250V
• Antal kontakter: 12, 16, 20, 24, 26, 30 point
• Tilslutningsmetode: Sideledningstype
•  Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Antal kontakter	Nominel strøm (A)	Nominel spænding (V)	Feature
JCF2-6/12	12	10	AC 380/DC 250	Sideledninger
JCF2-8/16	16	10	AC 380/DC 250	Sideledninger
JCF2-10/20	20	10	AC 380/DC 250	Sideledninger
JCF2-12/24	24	10	AC 380/DC 250	Sideledninger
JCF2-13/26	26	10	AC 380/DC 250	Sideledninger
JCF2-15/30	30	10	AC 380/DC 250	Sideledninger

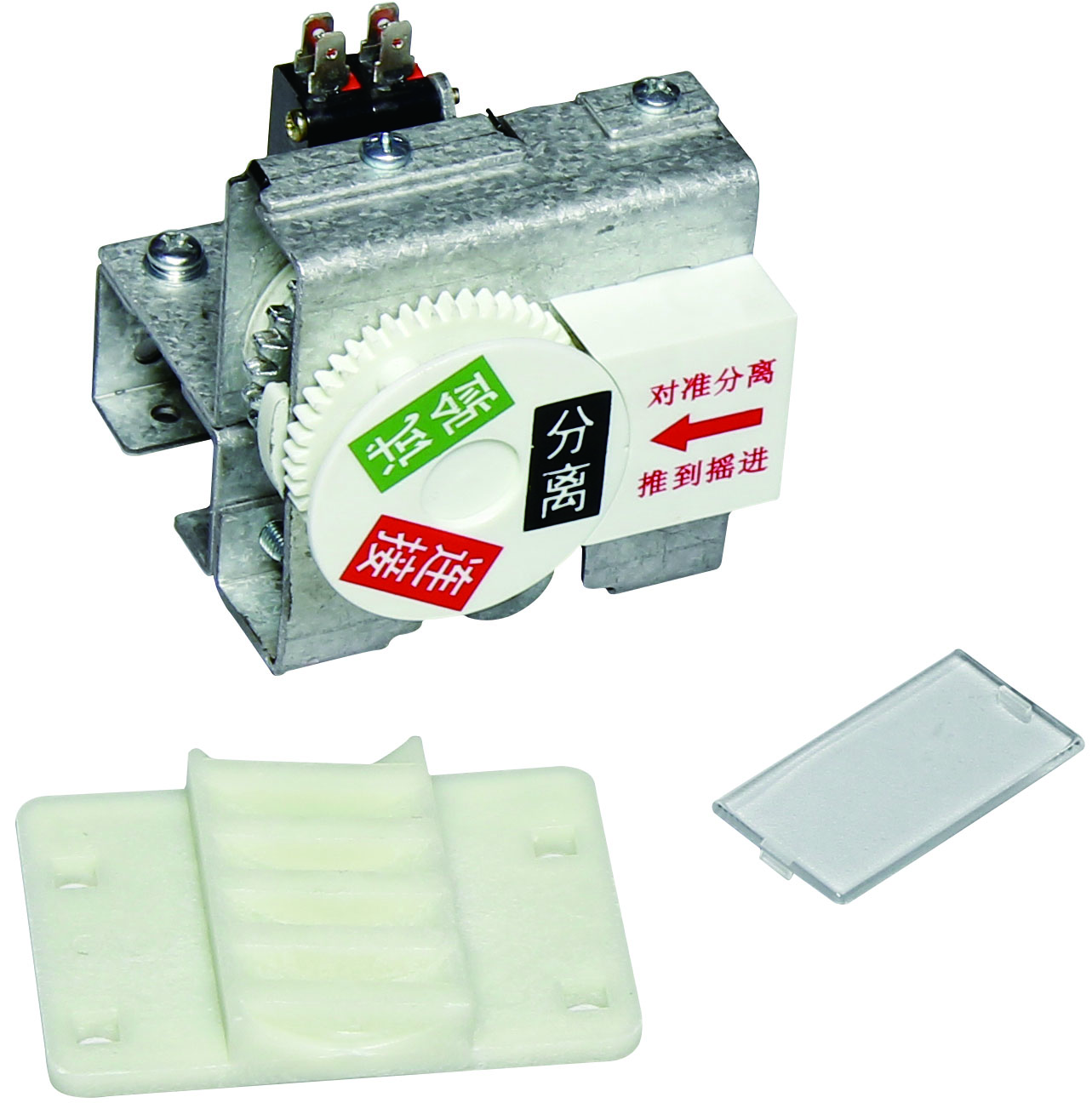

2.3 Driftsmekanisme-serien

   Betjeningsmekanismer bruges til at skubbe, trække ud og låse koblingsudstyr af skuffetypen for at sikre sikker og pålidelig drift.

2.3.1 MD Propulsion Mechanism Series

   MD fremdrivningsmekanismer er velegnede til skuffeenheder i forskellige størrelser:

• Mærkestrøm: Bestemmes af applikation
• Betjeningsmetode: Manuel fremdrift
• Strukturelt design: Robust og holdbar
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Gældende skuffestørrelse	Feature
CXJG-9-69-8	Standard størrelse	Fremdriftsmekanisme
CXJG-9-82-8	Standard størrelse	Fremdriftsmekanisme
CXJG-9-82-10	Standard størrelse	Fremdriftsmekanisme
CXJG-9-119-8	Standard størrelse	Fremdriftsmekanisme
CXJG-9-119-10	Standard størrelse	Fremdriftsmekanisme
CXJG-9-145-10	Standard størrelse	Fremdriftsmekanisme

2.3.2 Svinghåndtagsserien

   Svinghåndtag bruges til betjening og placering af skuffer:

• Materiale: Stål af høj kvalitet
• Overfladebehandling: Anti-korrosionsbehandling
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Applikationsscenario
CXJG-9 håndsving	Svinghåndtag	Skuffe betjening

2.3.3 F-type håndtagsserie

  F-type håndtag er velegnet til skuffeenheder i forskellige højder:

• Materiale: Højstyrke plast
•  Overfladebehandling: Anti-skrid design
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Gældende skuffehøjde
F2 L=65	F-type håndtag	1-enheds skuffe
F3 L=80	F-type håndtag	2-enheds skuffe
F4 L=120	F-type håndtag	Skuffe med 3 enheder

2.4 Samleskinnestøtteserie

   Samleskinnestøtter bruges til at fastgøre og understøtte skinner for at sikre stabiliteten af ​​elektriske forbindelser og mekanisk styrke.

2.4.1 Lodret samleskinnestøtteserie

   Lodrette samleskinnestøtter har følgende funktioner:

• Materiale: Højstyrke isolerende materiale
• Nominel spænding: AC 660V
• Mærkestrøm: Bestemt af samleskinnespecifikationer
• Gældende samleskinnestørrelser: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 mm²
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Gældende samleskinnestørrelse (mm)	Materia	l Funktion
ZMJ3-6×30	6×30	Højstyrke isolerende materiale	Lodret samleskinnestøtte
ZMJ3-6×40	6×40	Højstyrke isolerende materiale	Lodret samleskinnestøtte
ZMJ3-6×50	6×50	Højstyrke isolerende materiale	Lodret samleskinnestøtte
ZMJ3-6×60	6×60	Højstyrke isolerende materiale	Lodret samleskinnestøtte
ZMJ3-6×80	6×80	Højstyrke isolerende materiale	Lodret samleskinnestøtte
ZMJ3-6×100	6×100	Højstyrke isolerende materiale	Lodret samleskinnestøtte
ZMJ3-6×120	6×120	Højstyrke isolerende materiale	Lodret samleskinnestøtte

2.5 Tilbehørsserie til koblingsudstyr

   Tilbehør til koblingsudstyr omfatter hængsler, dørlåse, styreskinner osv., som sikrer koblingsudstyrets strukturelle integritet og driftskomfort.

2.5.1 Dørhængselserie

   Dørhængsler bruges til at forbinde og dreje koblingsdørpaneler:

•  Materiale: Stål af høj kvalitet
• Overfladebehandling: Anti-korrosionsbehandling
• Gældende dørpanelhøjder: Forskellige modeller er velegnede til dørpaneler i forskellige højder
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Applikationsscener
MLBK 300516R	Dørhængsel 1	Standard dørpaneler
MLBK 300517R	Dørhængsel 2	Standard dørpaneler
MLBK 300518R	Dørhængsel 3	Standard dørpaneler
MLBK 300519R	Dørhængsel 4	Standard dørpaneler
MLBK 300522R	Dørhængsel	Standard dørpaneler
MLBK 300523R	Dørhængsel	Standard dørpaneler
MLBK 300525R	Venstre dørhængsel	Høje dørpaneler (>1m)
MLBK 300526R	Højre dørhængsel	Høje dørpaneler (>1m)

2.5.2 Dørlåseserie

   Dørlåse bruges til sikkerhedsbeskyttelse af koblingsanlæg:

• Materiale: Stål af høj kvalitet
• Overfladebehandling: Anti-korrosionsbehandling
• Anvendelige koblingsanlæg: Standardkoblingsanlæg såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Feature
MS705 H3	Dørlås	Standard dørlås
MS735	Dørlås	Avanceret dørlås

2.5.3 Føringsskinneserie

   Styreskinner bruges til at understøtte og forskyde skuffer:

• Materiale: Stål af høj kvalitet
• Overfladebehandling: Anti-korrosionsbehandling
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Applikationsscenario
Hanl 200022p1g	MNS venstre styreskinne - 420mm	Venstre styreskinne
Hanl 200022p2g	MNS højre styreskinne - 420mm	Højre styreskinne

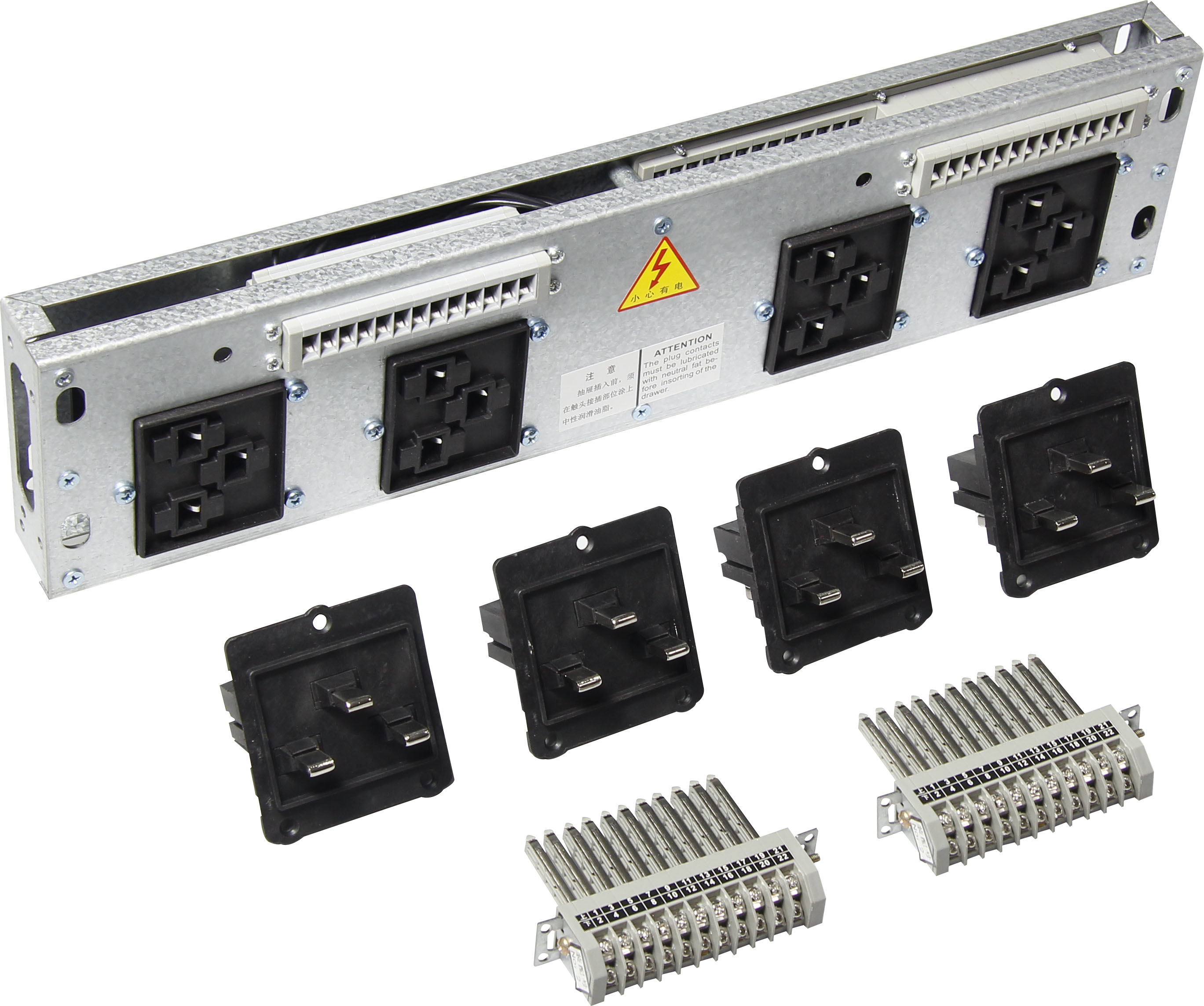

2.6 Power Distribution Adapter Series

   Strømfordelingsadaptere bruges til at forbinde og distribuere grenkredsløb for at forbedre fleksibiliteten og udvidelsesmulighederne for koblingsanlæg.

2.6.1 1/4 kredsløbs strømfordelingsadaptere

   1/4 kredsløbsstrømfordelingsadaptere er velegnede til grenkredsløb med lav kapacitet:

•  Mærkestrøm: Bestemmes af applikation
• Tilslutningsmetode: Plug-in type
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Applikationsscenario
175×549-B-1/4-55S	1/4 kredsløbs strømfordelingsadapter	Filialer med lav kapacitet
175×549-B-1/4-55SC	1/4 kredsløbs strømfordelingsadapter (sideledninger)	Afgreninger med lav kapacitet (sideledninger)

2.6.2 1/2 kredsløbs strømfordelingsadaptere

   1/2 kredsløbs strømfordelingsadaptere er velegnede til forgreningskredsløb med middel kapacitet:

• Mærkestrøm: Bestemmes af applikation
•  Tilslutningsmetode: Plug-in type
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Applikationsscenario
175×549-B-283-55S	1/2 kredsløbs strømfordelingsadapter	Filialer med middel kapacitet
175×549-B-283-55SC	1/2 kredsløb PowerMedium-kapacitet distributionsadapter (side-ledninger)	grene (sideledninger)

2.6.3 Blandede strømfordelingsadaptere

   Blandede strømfordelingsadaptere tillader forgreningskredsløb med forskellige specifikationer at være i det samme modul:

• Mærkestrøm: Bestemmes af applikation
• Tilslutningsmetode: Plug-in type
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Feature
175×549-B - Blandet - 55S	Mixed Power Distribution Adapter	Blandet med flere specifikationer
175×549-B - Blandet - 55SC	Blandet strømfordelingsadapter (sideledninger)	Blandet med flere specifikationer (sideledninger)

2.7 Måle- og displayserier

   Produkter i måle- og displayserien bruges til overvågning og visning af koblingsanlægs elektriske parametre.

2.7.1 Målepanelserie

    Målepaneler bruges til installation af måleinstrumenter og kontrolkomponenter:

• Materiale: Stål af høj kvalitet
• Overfladebehandling: Anti-korrosionsbehandling
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Applikationsscenario
CFBK-5	Målepanel	0,75U højde
CFBK-9	1/4 Plast Panel Strip	Mål i lille størrelse
CFBK-10	1/4 Panel Strip	Mål i lille størrelse
CFBK-9.1	1/4 Plast Panel Strip	Mål i lille størrelse
CFBK-10.1	1/4 Metal Panel Strip	Mål i lille størrelse
CFBK-7	1/2 Plast Panel Strip	Mellemstor måling
CFBK-8	1/2 Metal Panel Strip	Mellemstor måling
CFBK-7.1	1/2 Plast Panel Strip	Mellemstor måling
CFBK-8.1	1/2 Metal Panel Strip	Mellemstor måling

2.8 Andet tilbehør

   Ud over ovennævnte hovedserie leverer Richge også en række andet tilbehør til at imødekomme brugernes forskellige behov.

2.8.1 Gummifikseringsserie

    Gummifiksatorer bruges til fastgørelse og beskyttelse af elektriske komponenter:

• Materiale: Gummi af høj kvalitet
• Temperaturmodstandsområde: -40℃ til +85℃
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Applikationsscenario
ZSQ-1	MD gummifiksator	Komponentfiksering

2.8.2 Nedre styreskinneserie af aluminium

   Nedre styreskinner af aluminium bruges til at understøtte og styre skuffer:

• Materiale: Aluminiumslegering
• Overfladebehandling: Anodisering
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Længde
XDG2-1	Nedre styreskinne i aluminium	375 mm

2.8.3 Akselserie

   Aksler bruges til tilslutning og transmission:

•  Materiale: Stål af høj kvalitet
•  Overfladebehandling: Anti-korrosionsbehandling
• Anvendelige koblingsudstyr: Standardskabe såsom MNS, GCS, GCK, OKKEN, BLOKSET og 8PT

Model	Beskrivelse	Størrelse
DXZ-3	SL - Styreaksel	8×8L=150

III. Produktvalgsguide

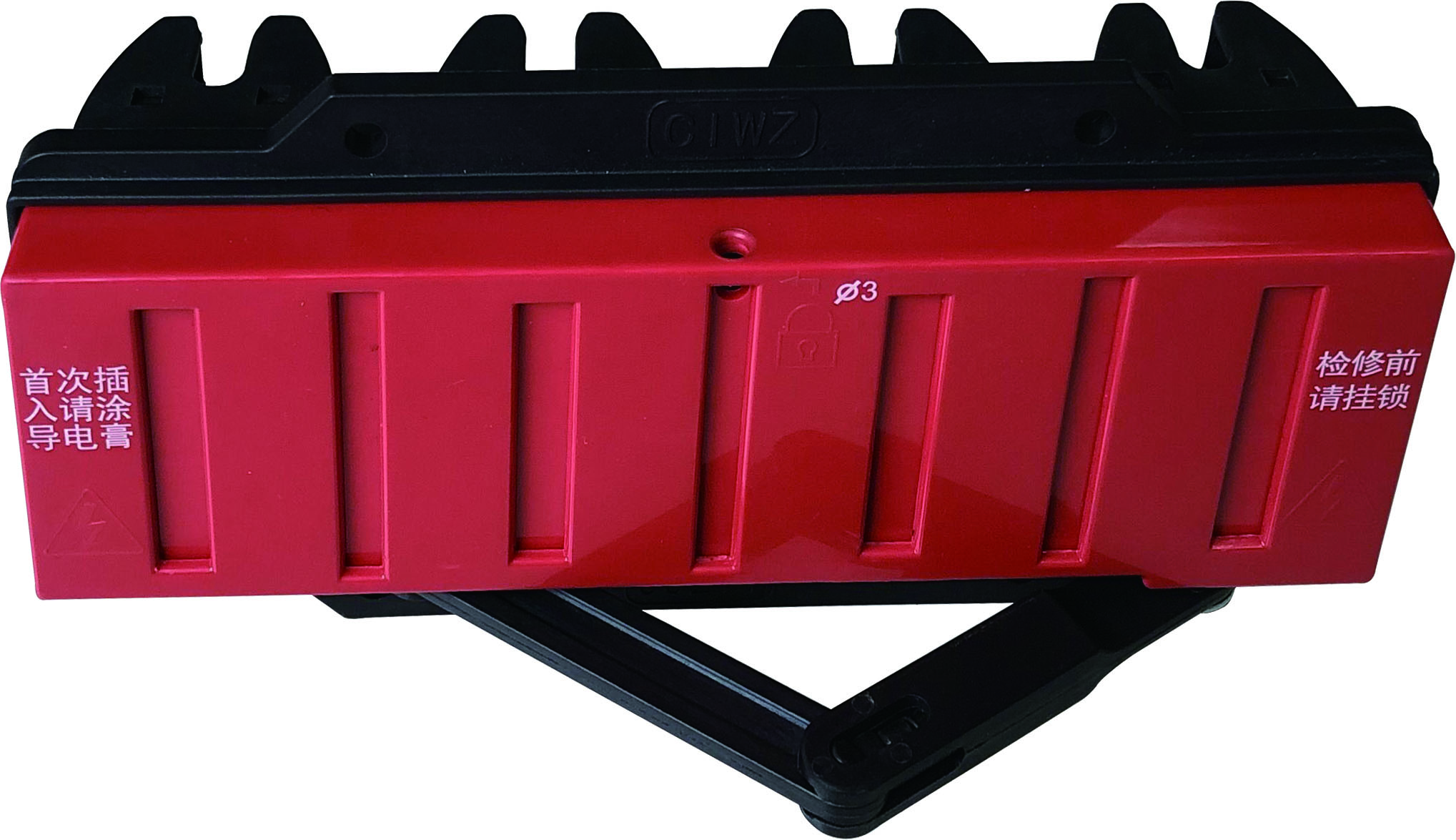

3.1 Valg af hovedkredsløbsforbindelser

   Følgende faktorer skal overvejes, når du vælger hovedkredsløbsstik:

• Nominel strøm: Vælg det passende nominelle strømniveau baseret på den maksimale driftsstrøm for kredsløbet.
• Stangnummer: Vælg 3 poler eller 4 poler alt efter systemkrav.
• Installationsmetode: Vælg den passende installationsmetode baseret på koblingsanlæggets struktur.
• Beskyttelsesklasse: Vælg den passende beskyttelsesklasse i henhold til applikationsmiljøet.

3.2 Valg af hjælpekredsløbskonnektorer

   Følgende faktorer skal overvejes, når du vælger hjælpekredsløbsstik:

•  Antal kontakter: Vælg det passende antal kontakter baseret på kompleksiteten af ​​kontrolkredsløbet.
• Nominel spænding/strøm: Vælg den passende nominelle værdi i henhold til parametrene for det sekundære kredsløb.
• Tilslutningsmetode: Vælg plug-in-type eller sideledningstype baseret på installationspositionen.
• Beskyttelsesklasse: Vælg den passende beskyttelsesklasse i henhold til applikationsmiljøet.

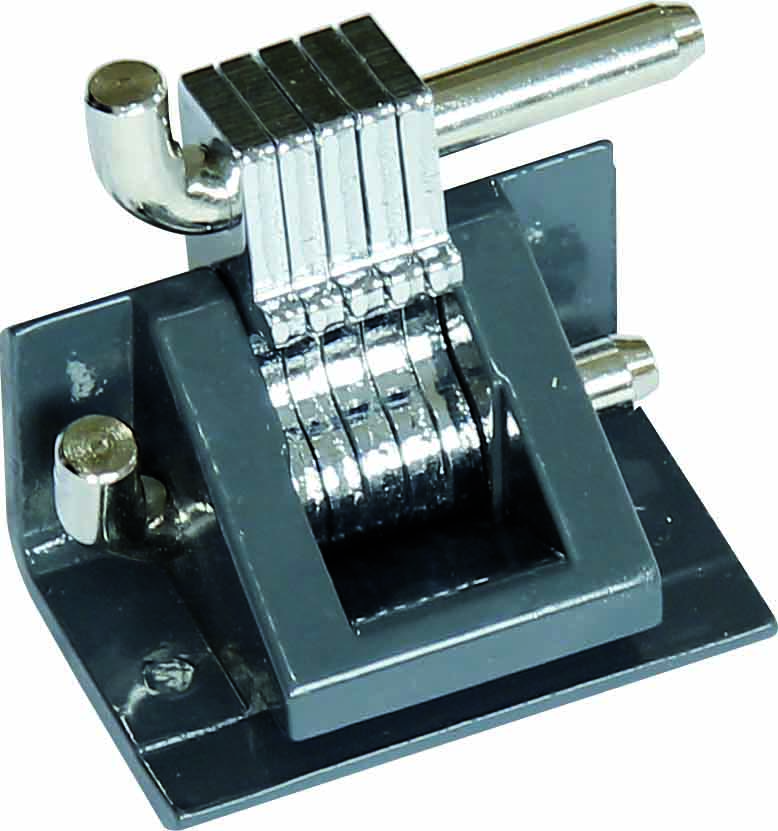

3.3 Valg af betjeningsmekanismer

   Følgende faktorer skal overvejes, når du vælger driftsmekanismer:

•  Skuffestørrelse: Vælg den passende betjeningsmekanisme baseret på skuffehøjden.
• Betjeningsmetode: Vælg manuel eller elektrisk betjening efter brugervaner.
• Miljøforhold: Vælg den passende beskyttelsesklasse i henhold til anvendelsesmiljøet.

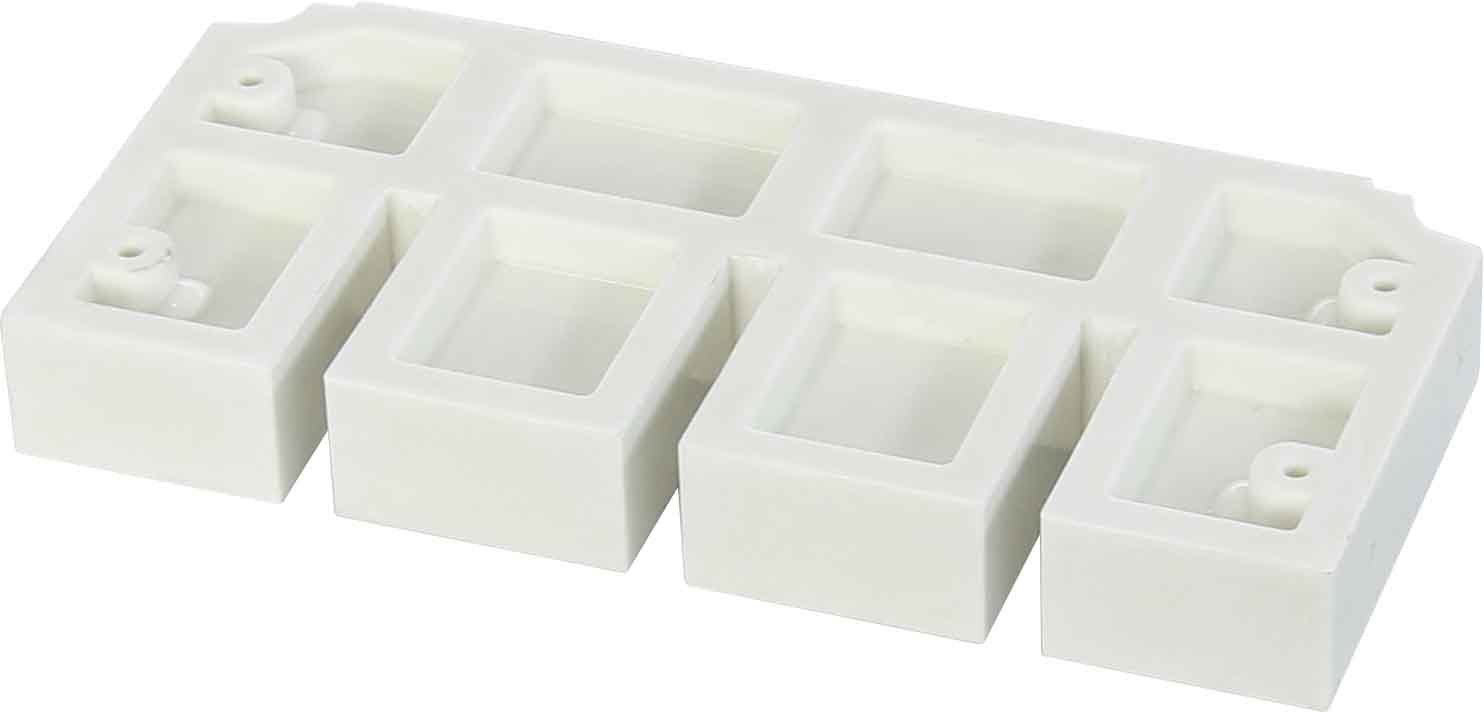

3.4 Valg af samleskinnestøtter

   Følgende faktorer skal overvejes, når du vælger samleskinnestøtter:

• Samleskinnestørrelse: Vælg den passende støtte baseret på specifikationer for samleskinnen.
• Installationsmetode: Vælg den passende installationsmetode baseret på koblingsanlæggets struktur.
• Nominel spænding: Vælg det passende nominelle spændingsniveau i henhold til systemspændingen.

IV. Tekniske standarder og certificeringer

   Lavspændingskoblingsudstyret fra Richge overholder strengt følgende standarder og specifikationer:

• GB/T 7251.1-2013 Lavspændingskoblings- og kontroludstyr - Del 1: Typetestede og delvist typetestede samlinger
•  GB/T 7251.5-2011 Lavspændingskoblingsudstyr og kontroludstyr - Del 5: Særlige krav til samlinger til strømdistribution i offentlige netværk
• IEC 61439-1 Lavspændingskoblingsudstyr og kontroludstyr - Del 1: Generelle regler
• IEC 61439-2 Lavspændingskoblings- og kontroludstyr - Del 2: Strømkoblings- og kontroludstyrssamlinger
• Andre relevante industristandarder og specifikationer

V. Produktfordele og anvendelsesscenarier

5.1 Produktfordele

   Lavspændingskoblingsudstyret fra Richge har følgende fordele:

• Høj kvalitet: Vedtagelse af materialer af høj kvalitet og avancerede fremstillingsprocesser for at sikre pålidelig produktkvalitet.
• Modulært design: Letter installation, vedligeholdelse og opgradering og reducerer systemomkostningerne.
• Stærk kompatibilitet: Kompatibel med lavspændingskoblinger fra flere mærker for at forbedre systemets fleksibilitet.
•  Innovativt design: Løbende lancering af nye produkter og løsninger for at imødekomme markedets krav.
• Omfattende produktsortiment: Mere end 1.000 produkttyper, der dækker forskellige anvendelsesscenarier.

5.2 Applikationsscenarier

   Tilbehøret til lavspændingskoblingsudstyr fra Richge er meget udbredt inden for følgende områder:

• Elsystemer: Understationer, distributionsstationer, omskifterstationer mv.
• Industriel automation: Fabriksautomatiseringskontrolsystemer, produktionslinjeudstyr mv.
• Bygningselektroteknik: Erhvervsbygninger, boligbyggerier, offentlige faciliteter mv.
• Infrastruktur: Transportknudepunkter, vandbeskyttelsesfaciliteter, kommunalteknik mv.
•  Særlige miljøer: Miner, oliefelter, kemisk industri, marine miljøer osv.

VI. Måder at få produktmanualer på

   For at få de detaljerede produktmanualer til Richges lavspændingskoblingstilbehør kan du bruge følgende metoder:

• Besøg virksomhedens officielle hjemmeside: Log ind på Richges officielle hjemmeside (https://www.richgeswitchgear.com/), og find de relevante produktmanualer i afsnittet om teknisk support eller downloadcenter.
• Kontakt salgsafdelingen: Kontakt salgsafdelingen via kontaktoplysningerne på den officielle hjemmeside for at få produktmanualerne.
• Send en e-mail: Send en e-mail til sales@switchgearcn.net, med angivelse af navn og model for den påkrævede produktmanual.
• Online konsultation: Brug online konsultationsfunktionen på den officielle hjemmeside for at ansøge om produktmanualerne.

VII. Oversigt

    Som en professionel producent af lavspændingskoblingstilbehør tilbyder Richge et omfattende produktsortiment, der dækker hovedkredsløbsstik, hjælpekredsløbsstik, betjeningsmekanismer, samleskinnestøtter, strømfordelingsadaptere, måle- og displayserier og andre serier med mere end 1.000 produkttyper. Disse produkter har fordelene ved høj kvalitet, modulært design og stærk kompatibilitet og er meget udbredt i kraftsystemer, industriel automation, bygningselektroteknik og andre områder.

   Valget af lavspændingskoblingsudstyret fra Richge sikrer ikke kun adgang til produkter af høj kvalitet, men giver også professionel teknisk support og omfattende eftersalgsservice, der tilbyder pålidelig beskyttelse af dit strømsystem.

   For mere produktinformation, besøg venligst Richges officielle hjemmeside eller kontakt vores salgsteam.
