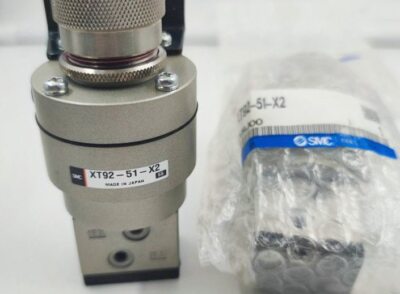

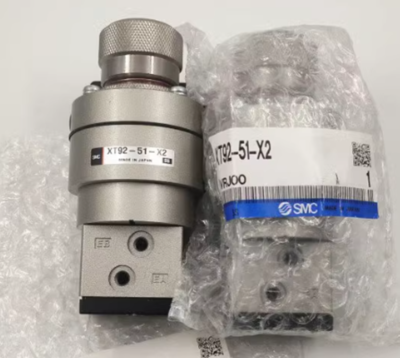

XT92-51-X2 Præcisionstrykdetektionsventil

Mærke:SOLH fra Richge Technology

Produktoversigt

     XT92-51-X2 er en UTC-tilpasset specialventil under SOLH Richge-mærket. Den adskiller sig fundamentalt fra almindelige præcisionstrykregulatorer og fungerer som en dedikeret dobbelttryksdetektionsventil til lavtrykssikkerhedsbeskyttelse og pneumatisk signalomskiftning. Denne brugerdefinerede enhed er udviklet til tryktærskeludløsning og dobbeltsignal-spærrekontrol i automatiserede sikkerhedskredsløb.

1. Tekniske kernespecifikationer (Fuldt SMC-kompatibel)

     --Model: XT92-51-X2 Custom Special Version

     --Struktur Type: Direkte virkende trykdetektion dobbelttryksventil

     --Portgevind: Rc1/8, kompatibel med M5 rørfittings

     --Anvendeligt medium: Ren trykluft

     --Justerbart skiftetrykområde: 0,1 ~ 0,5 MPa

     --Maksimalt arbejdstryk: 0,8 MPa

     --Bevistryk: 1,2 MPa

     --Omgivelsestemperatur i drift: -5℃ ~ +60℃

     --Nettovægt: Ca. 300 g

     --Kernefunktioner: Registrering af tryktærskel, lavtryks sikkerhedslås, signalomskiftning med dobbelt luftkredsløb

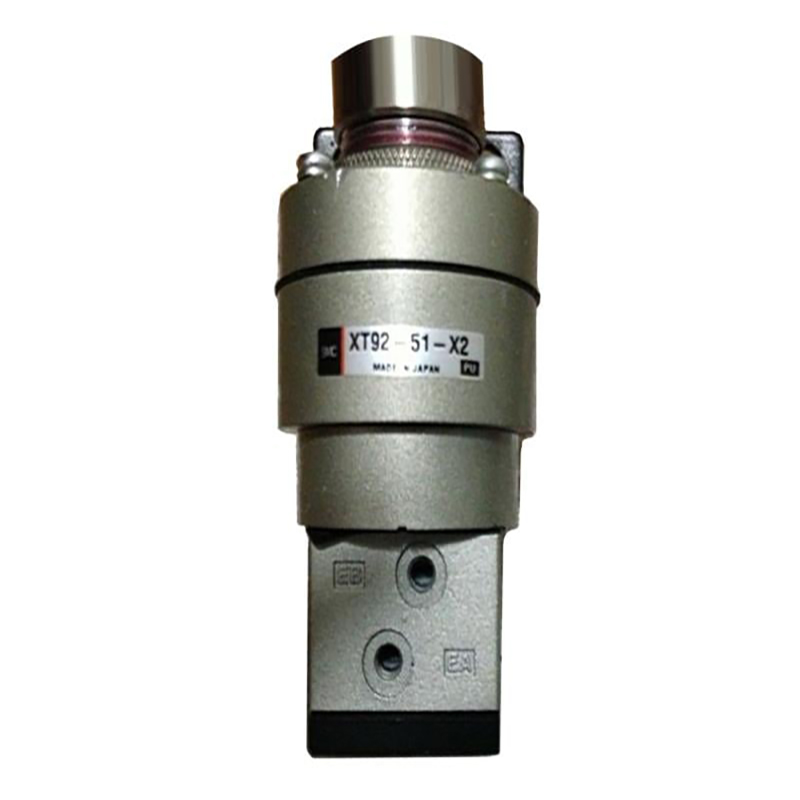

2. 3/2-vejs logisk portlayout

     --P: Hovedlufttilførselsindgangsport

     --A / B: To uafhængige koblingsudgangsporte

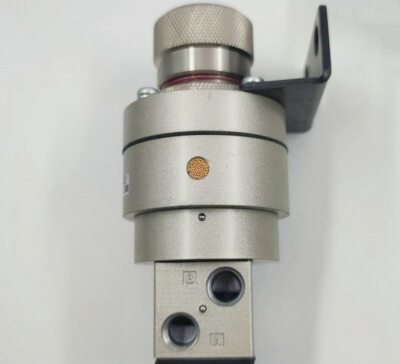

     --R: Udstødningsport med indbygget lyddæmper

     --Topjusteringsknap: Indstiller tilpasset trykudløsningstærskel (f.eks. 0,4 MPa)

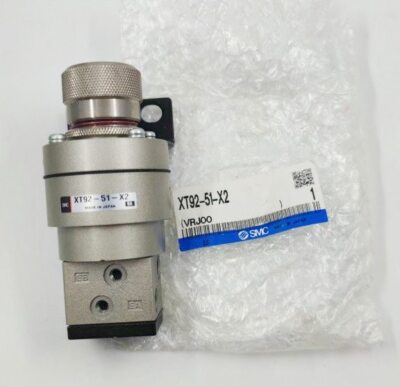

     --Installationsmuligheder: Montering af beslag eller panelmontering

3. Arbejdsprincip

     Når systemtrykket overstiger den forudindstillede tærskel: Luft strømmer fra port P til port A, mens port B forbindes til udstødning R. Når systemtrykket falder under den forudindstillede tærskel: Luft strømmer fra port P til port B, mens port A forbindes til udstødning R. Ventilen realiserer automatisk luftvejsskift ved fast tryktærskel for at fuldføre sikkerhedslås og pneumatisk logisk signalstyring.

4. Sammenligning af ydeevne: XT92-51-X2 VS ARP / IR præcisionsregulatorer

5. Typiske anvendelsesscenarier

     Lavtrykssikkerhedsspærre: Skifter automatisk udstyr til sikker standbytilstand, når lufttrykket falder under den forudindstillede værdi. Automatisk omskiftning med dobbelt luftforsyning: Skifter til standbyluftkilde, når hovedrørledningstrykket svigter Maskintryktilladelsesspærring: Begrænser opstart af udstyr, indtil lufttrykket når gyldig tærskel.

Resumé af én sætning

     Brugerdefineret SOLH XT92-51-X2 trykdetektionsventil udfører lavtryksbeskyttelse og luftvejsskift med fast tærskel; det er en speciel pneumatisk logikkomponent til sikkerhedslåsekredsløb og kan ikke bruges til kontinuerlig præcisionstrykregulering.
