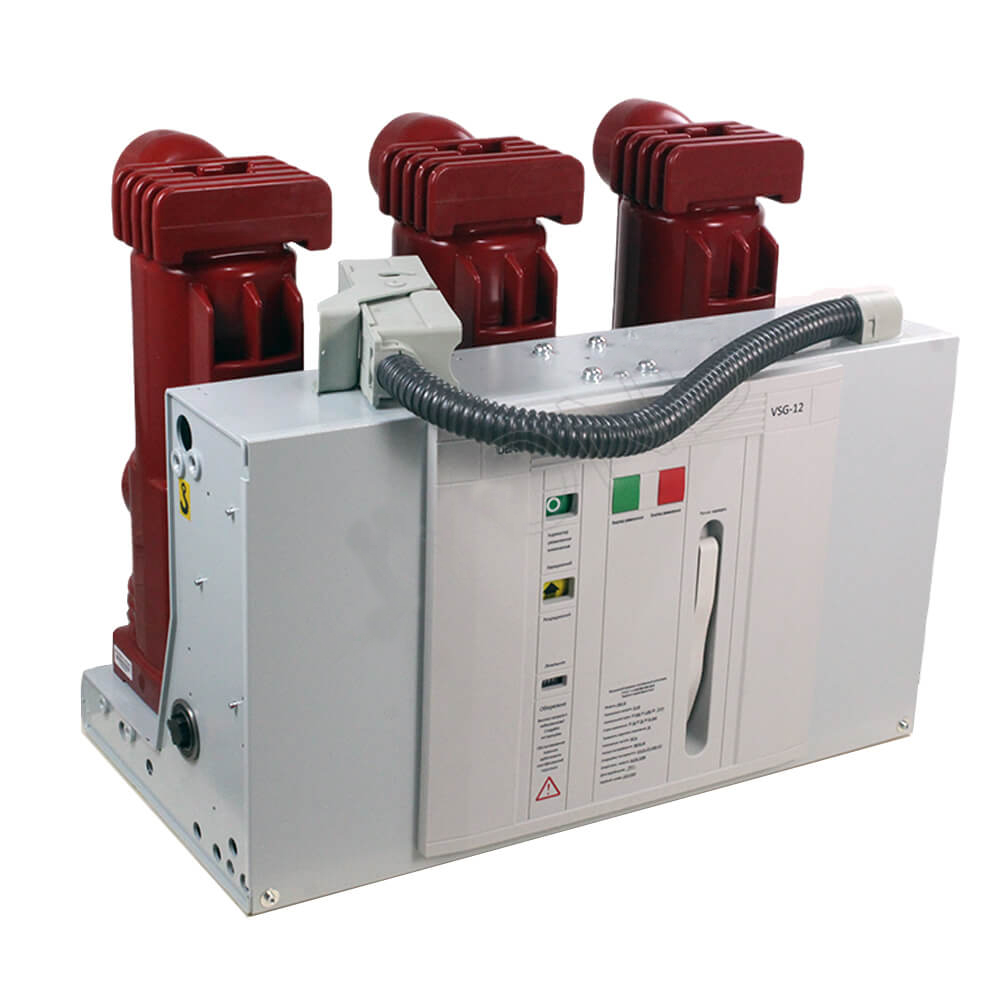

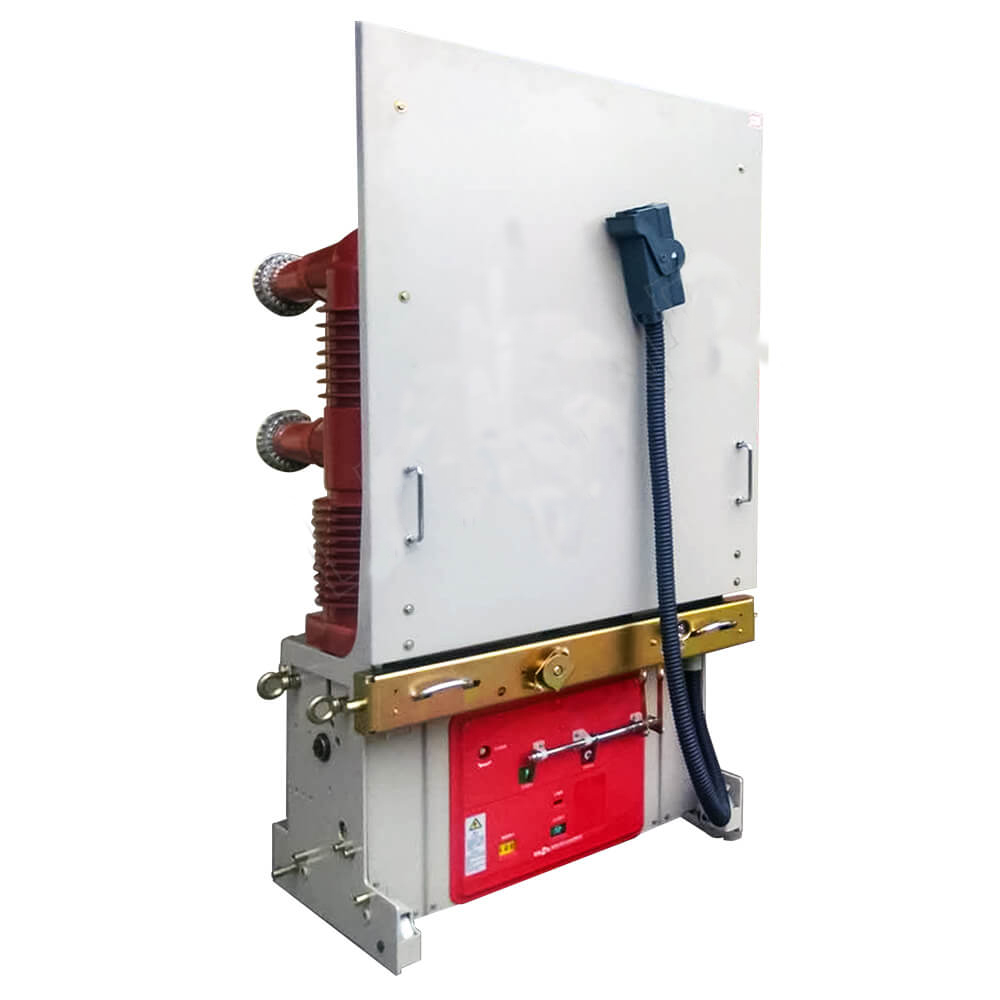

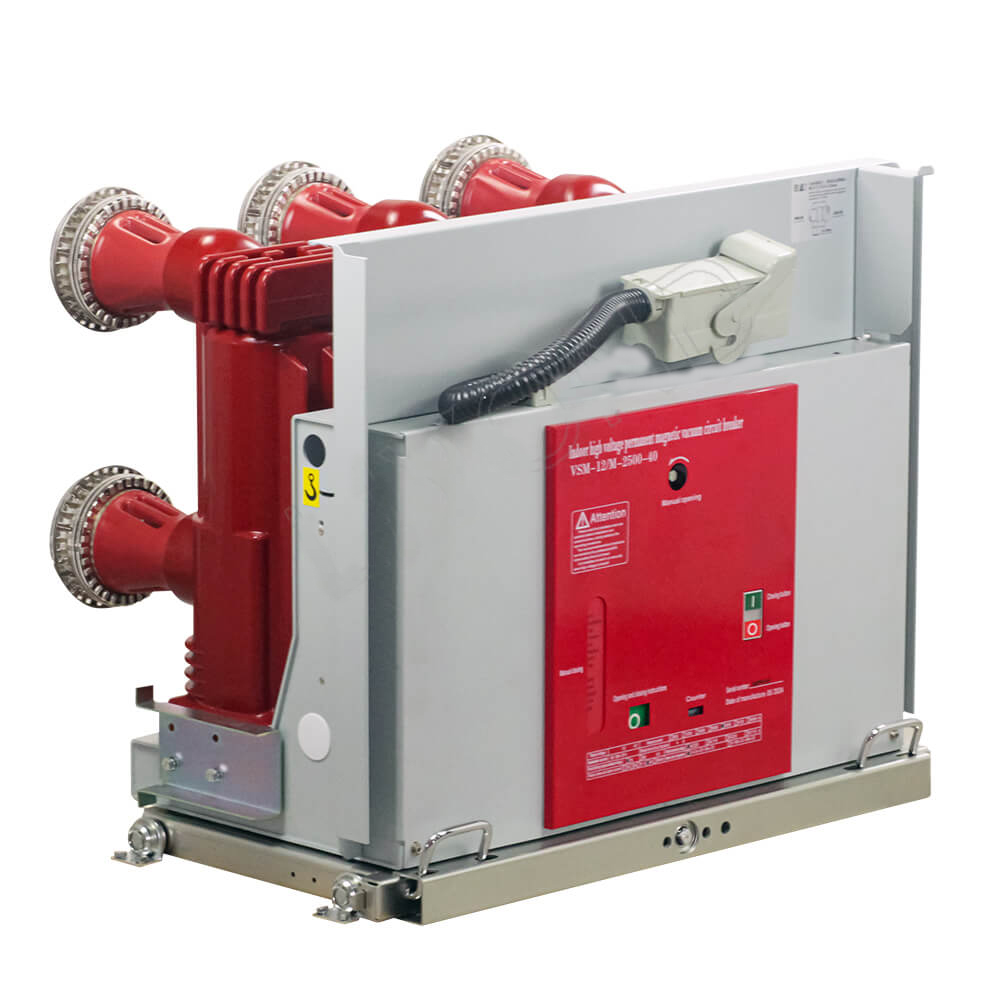

Dehøj- og lavspændingsafbryderskabbestår af to dele: kabinettet og afbryderen, med funktioner som luftindtag og -udtag, kabelindgang og -udtag samt samleskinneforbindelse.
Skabet består af en skal, elektriske komponenter (inklusive isolerende dele), forskellige mekanismer, sekundære terminaler og forbindelser.
Skabsmaterialer
1. Koldvalset stålplade eller vinkelstål (til svejseskabe); 2. Aluminium-zink stålplade eller galvaniseret stålplade (til samling af skabe). 3. Rustfri stålplade (ikke-magnetisk). 4. Aluminiumsplade (ikke-magnetisk).
Kabinet funktionel enhed
1. Hovedskinnerum. 2. Strømafbryderrum. 3. Kabelrum. 4. Stafet og instrumentrum. 5. Skab top lille samleskinne rum. 6. Sekundært terminalrum.
Elektriske komponenter i kabinettet
1. Almindeligt anvendte primære elektriske komponenter (hovedkredsløbsudstyr) i kabinettet er følgende udstyr:
1. Strømtransformer. 2. Spændingstransformer. 3. Jordingskontakt. 4. Lynafleder (modstand-kapacitans absorber). 5. Afbryder. 6. Højspændingsafbryder. 7. Højspændingskontaktor. 8. Højspændingssikring. 9. Transformer. 10. Højspændings live display. 11. Isoleringsdele [såsom: vægbøsning, kontaktboks, isolator, isoleringsvarme Krympe (koldkrympe) kappe]. 12. Hovedskinne og grenskinne. 13. Højspændingsreaktor. 14. Belastningskontakt. 15. Højspændings enfaset shuntkondensator mv.
De vigtigste sekundære komponenter, der almindeligvis anvendes i kabinettet, er følgende udstyr:
1. Relæ. 2. Watt-time måler. 3. Amperemåler. 4. Voltmeter. 5. Strømmåler. 6. Effektfaktormåler. 7. Frekvensmåler. 8. Sikring. 9. Luftkontakt. 10. Overførselskontakt. 11. Signallys. 12. Modstand. 13. Knap. 14. Mikrocomputer integreret beskyttelsesanordning mv.
Sekundære komponenter, også kendt som sekundært udstyr eller hjælpeudstyr, henviser til lavspændingsudstyr, der overvåger, kontrollerer, måler, justerer og beskytter primært udstyr.
-
