SOLH MHC2-serien vinkeldrejet pneumatisk griber Fuld produktintroduktion

Mærke: SOLH by Richge Technology

Produktoversigt

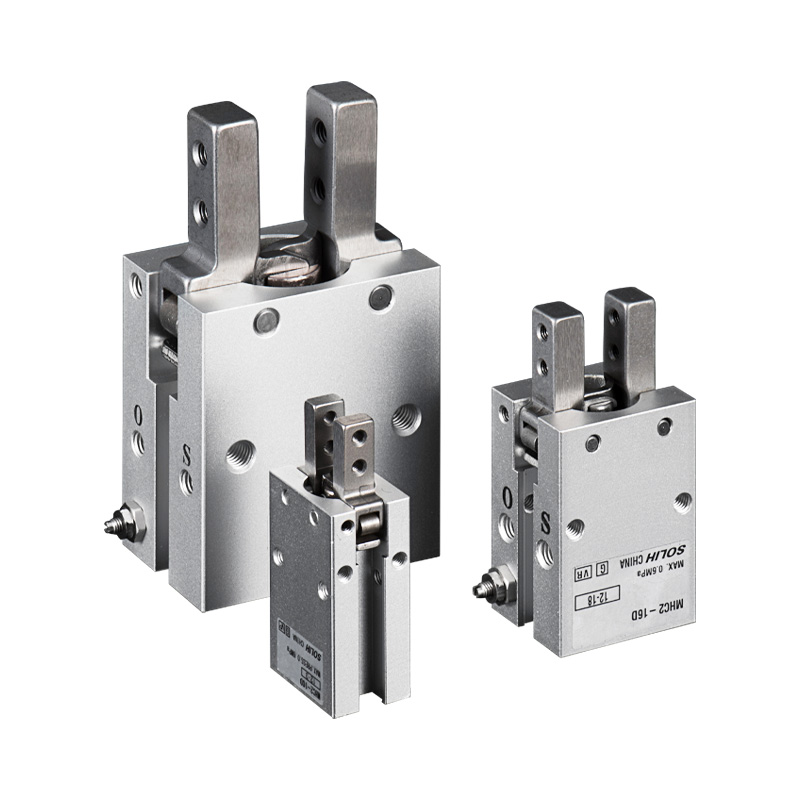

     SOLH MHC2-serien er standard pivot vinkel 2-kæber pneumatisk griber. Drevet af dobbelte stempler, der skubber vippemekanismen, roterer kæberne omkring det nederste drejepunkt i stedet for lineær parallel vandring. Maksimal kæbe svingningsvinkel: 30°. Tilgængelige borestørrelser: 6/10/16/20/25 mm. To betjeningsvarianter: dobbeltvirkende (D) og enkeltvirkende normalt åben (S). Indbyggede justerbare drosselventiler til hastighedsregulering. Kompatibel med M9BW-seriens magnetiske kontakter til åben/lukket statusfeedback. Direkte dimensionsudveksling med importeret MHC2

     Komplementær til MHZ2 parallel griber: MHZ2 = kæber lineær translation; MHC2 = roterende svingkæber. Ideel til snævert og dybdegående installationsrum og applikationer til at gribe arbejdsemnet på ydersiden.

Komplet modelkodningsregel

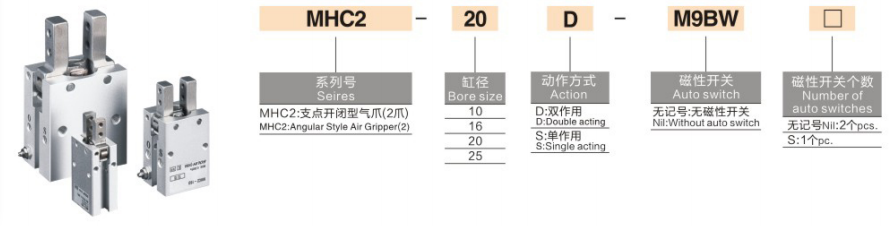

  1. Format: MHC2 - 16 D - □ - M9BW - □

     -- MHC2: Seriekode, standard drejelig vinkelgriber

     -- 16: Borestørrelse: 6 / 10 / 16 / 20 / 25 mm

     -- Driftstilstand

       * D: Dobbeltvirkende — Luftforsyningsklemmer, omvendt luftudløsning; højt spændemoment, almindelig universal type

       * S: Enkeltvirkende NEJ Normalt åben — Luftforsyningsklemmer; fjeder frigiver automatisk emnet, når luften skæres

         Bemærk: Standard MHC2 giver IKKE en enkeltvirkende normalt lukket (NC) variant

     -- Mellemsegment: Mulighed for krop (MHCA2 kort krop / endeport variant; blank = standard sideport base model)

     -- M9BW: Magnetisk kontakt

        * Blank = Ingen kontakt (magnetisk ring forudinstalleret, kun monteringsåbning reserveret)

        * M9BW / M9BL = universel solid-state magnetisk kontakt til positionsfeedback

     -- Suffiks: Antal magnetiske kontakter

        * Blank = 2 stk standard (registrer både klemme- og udløserposition)

        * S = Kun 1 enkelt magnetisk kontakt

  2. Standard ordreeksempel

    MHC2-16D-M9BW：MHC2 standard vinkeldrejegreb, boring 16, dobbeltvirkende, 2 stk. M9BW magnetkontakter, standard sideporthus.

Arbejdsprincip og kernekonkurrencefordele

  1. Pivot Rocker Swing Mekanisme

     Kæberne roterer omkring bundtappen. Kæbespidserne udvider sig udad, når de åbnes. Perfekt til udvendig fastspænding, hvor parallelle gribere risikerer mekanisk interferens på grund af utilstrækkelig dybdeplads. Svingområde: +30° ~ -10°.

  2. Symmetrisk dobbeltstempeldrev

     Genererer stort spændemoment; begge kæber svinger synkront med afbalanceret belastning. Indbyggede envejs-gasspjældventiler, der kræves ingen ekstra hastighedskontrolfittings for at justere åbnings-/lukkehastigheden.

  3. Kompakt krop i lav højde

     Tyndt omrids, fantastisk til miniature-robotsluteffektor og installation af trange kabinetter.

  4. Oliefri drift

     Langtidsfedt, der er fyldt på fabrikken, kompatibelt med tør filtreret trykluft til kontinuerlig cykling.

  5. Magnetisk positionsdetektion klar

     Indbygget magnetisk ring, samarbejder med M9BW-kontakter for at sende kæbestatussignal til PLC for at vurdere emnets tilstedeværelse.

  6. Monteringsbase i flere retninger

     Lokalisering af stifthuller og tapede monteringshuller på bundfladen; vandret og lodret montering understøttet. Udvidet tilpasset armatur kan monteres på kæberne.

Samlet tabel over generelle tekniske specifikationer

Spændemomenttabel @0,5MPa (Enhed: N·m)

Sammenligning af udvalg: MHC2 Vinkelgriber VS MHZ2 Parallelgriber

Trin-for-trin valgvejledning

  1. Valg af driftstilstand

     -- 24 timers kontinuerlig masseautomatisering, kræver maksimalt spændemoment → D dobbeltvirkende (foretrukken mainstream)

     -- Varmpresnings-/stemplingsstationer, automatisk frigivelse for at undgå knusning af emnet efter strømtab → S enkeltvirkende NEJ

        MHC2 standard serie uden NC power-off hold type. Hvis permanent fastspænding efter strømafbrydelse er påkrævet, skal du vælge MHZ2-C-serien.

  2. Arbejdsforholdsdom

  ✅ Prioriter MHC2 hvis:

     -- Begrænset udstyrsdybde; parallel lineær griber forstyrrer rammen under kørsel

     -- Sidefremføringsproces, tag fat i emnet fra den ydre omkreds

     -- Udvendig fastspænding til små plastikhuse, flaskehætter, rørformede dele

     -- Minirobot EOAT kræver ultratynde kompakt griberkontur

  ❌ Vælg MHZ2 i stedet hvis:

     -- Emnet kræver centreret stabil fastspænding uden roterende moment

     -- Langt udvidet brugerdefineret armatur er påkrævet (alvorlig drejningsmomentdæmpningsrisiko)

     -- Ultrahøj gentagelsesposition ±0,01 mm er obligatorisk

     -- Power-off permanent fastspænding (NC normalt lukket) påkrævet

  3. Signaldetektionsmulighed

     -- Fuldautomatisk produktionslinje med PLC-emneidentifikation → Udstyr M9BW magnetkontakter

     -- Enkel manuel armatur uden automatisk logik → Grundmodel uden kontakter

Typiske industrielle anvendelsesscenarier

     -- 3C Automation: Udvendig fastspænding af plasthuse og -forbindelser, miniaturekomponentsamling

     -- Emballeringsmaskineri: Plukning af flaskehætter, sideoverførsel af små materialekasser

     -- Inspektionsværktøj: Ydre positionering til rørformede og cylindriske emner

     -- Mini robot endeeffektor til sidepluk og placering i begrænset plads

     -- Hjælpeudstyr til sprøjtestøbning: Afstøbning og plukning af mikroplastdele

Standard matchede pneumatiske kredsløb

  1. Kreds 1: Generelt dobbeltvirkende gribekredsløb

     AFC luftserviceenhed → 4V210 5/2 magnetventil → PU6-slange → MHC2 vinkelgriber (M9BW-omskiftere tilsluttet PLC-indgang)

  2. Kreds 2: Enkeltvirkende, normalt åbent sikkerhedskredsløb (automatisk frigivelse efter strømsvigt)

     -- AR trykregulator → 3V 3/2 magnetventil → MHC2-XXS enkeltvirkende NO griber

Forholdsregler for drift og vedligeholdelse

     -- Installer AF-serien 5μm præcisionsluftfilter opstrøms; støv, der trænger ind i drejeled, vil forårsage blokering.

     -- Minimer armaturets forlængelseslængde; længere armaturer fører til kraftig effektiv kraftreduktion og risiko for, at emnet glider.

     -- Undgå excentrisk tung belastning; ensidig kraft fremskynder slid af drejestifter.

     -- Juster kæbehastigheden gradvist med indbygget gashåndtag; hurtig højhastighedspåvirkning vil beskadige arbejdsemner.

     -- Standardtætninger er ikke modstandsdygtige over for stærk syre, alkali og organiske opløsningsmidler; fluorgummitætning tilpasset version til korrosive miljøer.

Resumé af én sætning

     SOLH MHC2 pivot vinkelsving pneumatisk griber anvender vippe-roterende kæbemekanisme med D/S-driftstilstande og indbygget hastighedsgasspjæld, kompakt lavprofil til klemning af yderside indpakning i stationer med snæver dybde, kompatibel med M9BW magnetiske kontakter, udbredt brugt til små flaskedæksler og 3-kapsler i plastik, C. robot automationsudstyr.
