Mærke: SOLH by Richge Technology

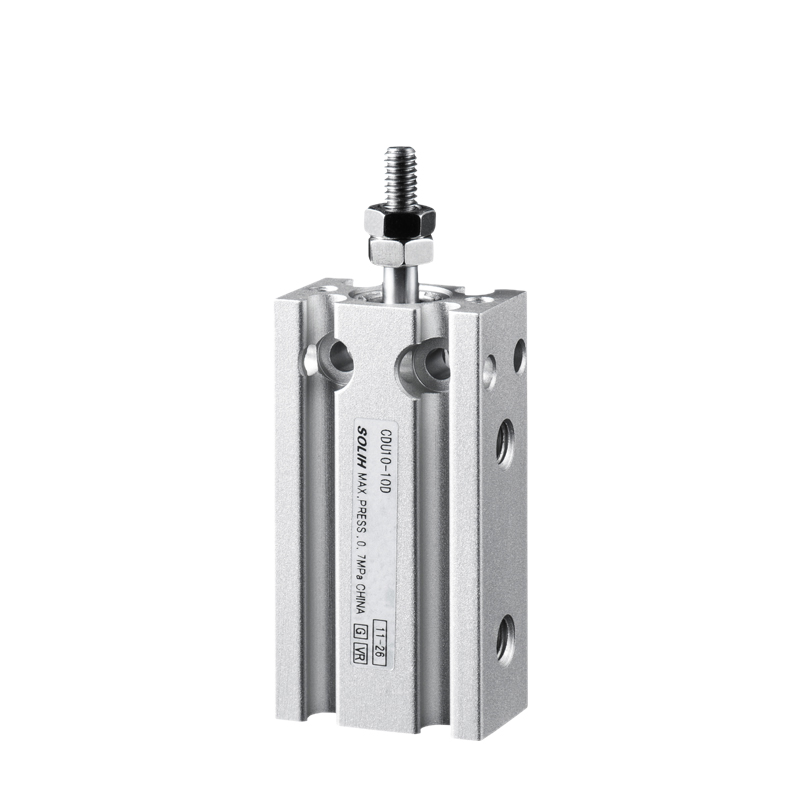

SOLH CU/CDU serie rektangulær blokfri monteringscylinder. Multi-overflade monteringshuller muliggør direkte installation i enhver retning uden beslag. Ultratyndt kompakt design, der er meget udbredt til skub, fastspænding og positionering af let belastning i automationsudstyr med begrænset installationsplads.
|
Model |
Feature |
Anvendelse |
| CU |
Uden magnetring, kan ikke passe magnetiske kontakter |
Omkostningsfølsomme projekter uden positionsfeedback |
| CDU |
Indbygget magnet, understøtter CMSH/DMSH magnetiske sensorer |
Behøver udvidelse/tilbagetrækningsdetektion |
| CUK/CDUK |
Ikke-roterende stempelstang |
Arbejdsstykkets vinkel skal være fast, forhindrer akselrotation |
| CUW/CDUW |
Dobbelt stempelstang, integreret føring, anti-torsion |
Applikationer med sidebelastning og offsetkraft |
-- Montering i flere retninger: Installer fra bunden, siden eller endefladen, gem monteringsbeslaget;
-- Slank rektangulær krop, 40 % tyndere end standard trækstangscylinder;
-- Flere strukturer: standard enkeltstang, anti-rotationsstang, dobbeltstyret stang;
-- Indbygget magnetversion (CDU) med justerbare sensorslots;
-- Selvsmørende leje, oliefri kontinuerlig drift;
-- Faste gummibufferpuder for at reducere stød og støj.
1. Eksempel:CDU16×30S
-- CDU: Serienavn, C=indbygget magnet; K=ikke-roterende stang; W=dobbeltstang
-- 16: Borestørrelse (mm):6,10,16,20,25,32
-- 30: Slaglængde (mm)
-- S: Standardspecifikation
|
Parameter |
Specifikation |
| Borestørrelse |
6,10,16,20,25,32 mm |
| Standard slagtilfælde |
5-60 mm |
| Fungerende type |
Dobbeltvirkende (standard); enkeltvirkende fjeder retur/ud forlængelse |
| Driftstryk |
Dobbeltvirkende: 0,05~0,7MPa; Enkeltvirkende: 0,15~0,7 MPa |
| Bevistryk |
1,05 MPa |
| Temperatur |
-10 ~ 60 ℃ (ingen is i luften) |
| Stempelhastighed |
50~500 mm/s |
| Pude |
Fast gummibuffer i begge ender |
| Port tråd |
M5 x 0,8 (φ6/10); PT1/8 (φ16~32) |
| Smøring |
Oliefri drift |
|
Boring (mm) |
Tryk/trækområde |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & halvleder mikro jig, prop, presfitting;
-- Generel automatiseringsfastspænding, positionering og materialeskift;
-- Montering af husholdningsapparater og hardware; emballage let last sorteringsudstyr.
SOLH CU/CDU rektangulær frimonteret pneumatisk cylinder understøtter montering uden beslag med flere vinkler, med ikke-roterende og dobbeltstyrede stangvarianter, der er meget udbredt til korttakts let-duty automatiseringspositionering og fastspænding.
