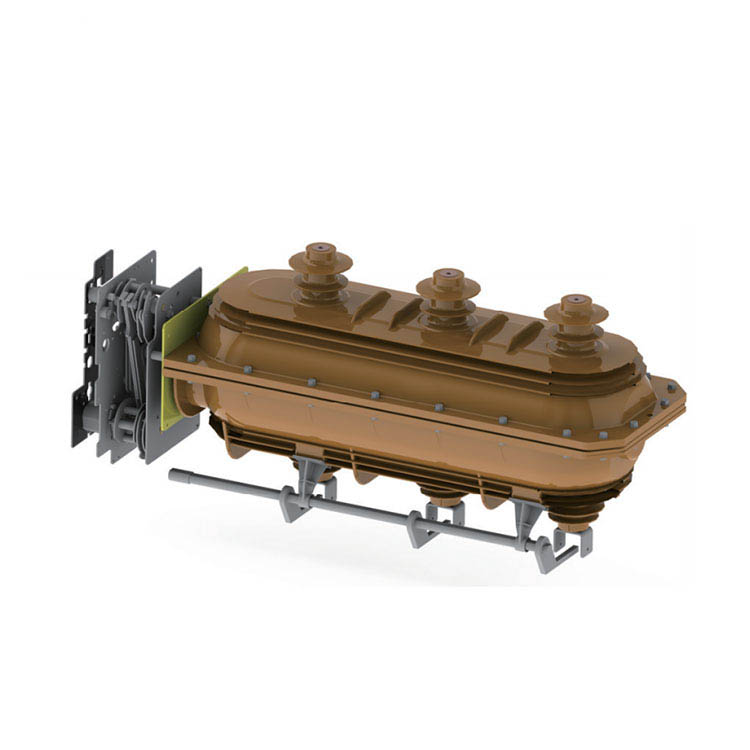

FLN36-24D indendørs højspænding SF6 Load Break Switch LBS

FLN36-24D indendørs højspænding SF6 Load Break Switch LBS

    Det kan opdeles i to typer: FLN □ -24KV (K type enkelt fjederdriftsmekanisme), flrn □ -24 kV (en type dobbeltfjederdriftsmekanisme). Den sidstnævnte type kunne være udstyret med sikringskombination, have kontrol og beskyttelsesfunktion, som kan bruges til strømforsyning og substation som en beskyttelses- og kontrolenhed, især velegnet til RING -hovedenhed, kabeldistributionsboks og skiftestation.

Manuel driftsmekanisme

K Type Spring Dual-funktion driftsmekanisme:

Som en indløbskontrolenhed for FLN □ -24KV er arbejdsprincippet for Kype Spring-driftsmekanismen Spring Press og Release.

Jordingdrift: Drevet af håndtaget roterer øvre krumtaparm og presser foråret 2 for at opbevare energi, når den maksimale energi når fortsat roterer rangarmen, begynder energilagringsfjederen at frigive energi og drive den øverste trigger, gør det muligt for forbindelsesbjælken at drive krummearmen, krummearmen roterer og driver den bevægende kontaktor til jording.

Tænd for drift: Drevet af håndtaget, nedre krumtavarmen 1 roterer, presser foråret 2 for at opbevare energi, når energien, der frigives, driver den udløser 8, gør det muligt for forbindelsesbjælken at drive krummearmen, krummearmen roterer og driver den bevægende kontaktor og belastningsbrudskontakt tænder.

Sluk driften: Drej hovedakselens krumtavle med grebet ved håndtaget, frigør energilagringsfjederen og belastningsbrudskontakten slukker.

En type foråret dobbeltfunktions driftsmekanisme:

Som en outletkontrolenhed for FLRN □ -24 kV.Working-princip for en type mekanisme er det samme som K-type, derudover har den sikringsstriker-trip-funktion. For en type mekanisme. Elektromagnetisk tur er også tilgængelig for kundernes krav.

Tænd for drift: Drevet af håndtaget roterer nedre krumtavarmen 1 for at trykke på Switch på foråret 12 og slukke for foråret 8 på samme tid for at give tilstrækkelig energi, der kræves ved at slukke. Når den nederste krumtaparm 1 spænder stiften og kører trigger til at flytte, får den til at blive udtryvet nedre rullehjul og frigive kontakten på foråret og belastningsbrudskontakten tænder.

Sluk driften: Tryk på Switch Off -knappen, eller tryk på TRIP PIN -stiften 2 ved sikringsangreben, slip fjeder- og belastningsafbryderen sluk.

Jorddrift: Jordning af en type mekanisme er den samme som for K -typen.

Motoriseret driftsmekanisme ：

Motordrift kan føjes til begge typer driftsmekanismer, hvilket betyder, at det kan betjenes manuelt eller motoriseres.

Driftsspænding: DC48V AC/DC 110V 220V

Grundlæggende info.

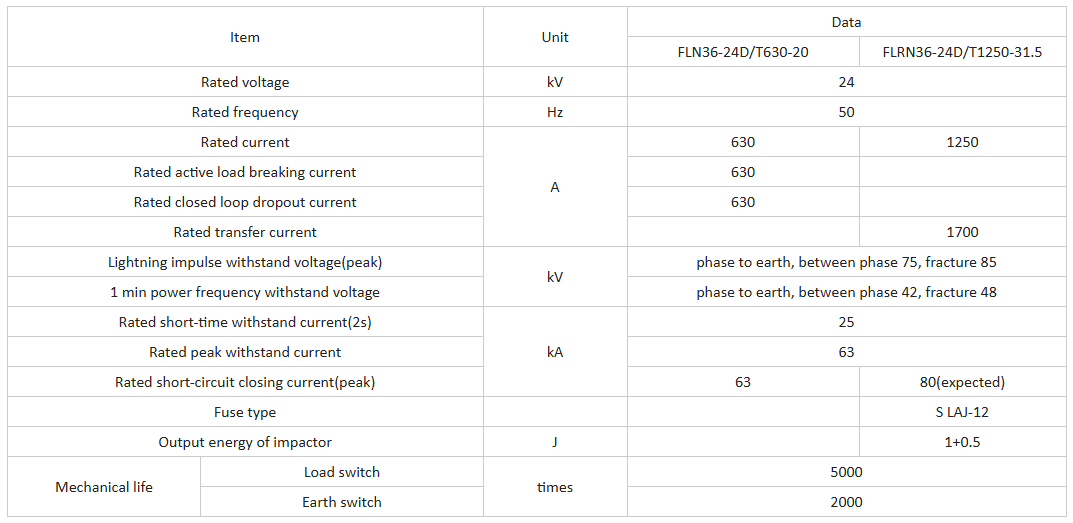

Tekniske parametre

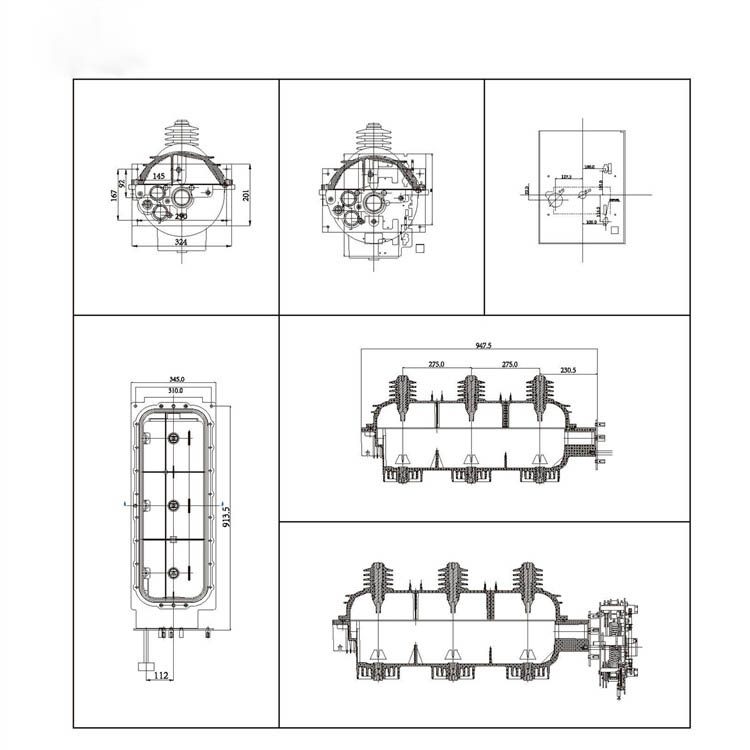

Tegning

Gældende betingelser

1.MBIENT TEMPERATUR: Maks.+40ºC; Min.-35ºC.

2. Højhed: Maksimal gennemsnitlig relativ fugtighed Dagligt gennemsnit: ≤ 95%; månedligt gennemsnit.≤90%.

3. Altitude: ≤ 2000m.

4.seismisk modstand: 8 grader.

5. Den omgivende luft skal være fri for ætsende, brandfarlige gasser, vanddamp osv. Og bør ikke udsættes for hyppige og alvorlige vibrationer.

6. årlig lækagehastighed; ≤0,1%.

FAQ

Spørgsmål: Er du en handelsfirma eller producent?

A: Vi er fabrik med mere end 20 års erfaring på dette område.

Spørgsmål: Kan jeg få en prøve inden bulkordren?

A: Ja, vi glæder os over eksempler på at teste og kontrollere kvaliteten. Blandede prøver er

acceptabel.

Spørgsmål: Kan vi udskrive vores logo/ firmanavn på produkter?

A: Ja, selvfølgelig accepterer vi OEM, så har du brug for at give brand tilladelse til os

Spørgsmål: Accepterer du produkttilpasning?

A: Ja, selvfølgelig, giv specifikke tegninger eller parametre, vi vil citere dig efter evalueringen

Spørgsmål: Hvor lang er din leveringstid?

A: Generelt er det 5-10 dage, hvis varerne er på lager. Eller det er 15-20 dage. Hvis varerne ikke er på lager, er det i henhold til mængden

Spørgsmål: Hvordan løser man kvalitetsproblemer efter salg?

A: Tag fotos af kvalitetsproblemerne og send dem til os for vores kontrol og bekræftelse, vi vil lave en tilfredsstillende løsning til dig inden for 3 dage.

Spørgsmål: Hvad er dine betalingsbetingelser?

A: 30% T/T på forhånd, balance før afsendelse.
