SOLH HLS / HLSL glidecylindre med to skafter anvender linje-kontakt krydsrullestyr, der leverer meget højere stivhed, gentagen positioneringsnøjagtighed og excentrisk belastningsmodstand end HLQ kuglestyrmodeller. To varianter er tilgængelige: standard HLS med sidemonteret kompakt cylinder til mellem-små belastninger uden alvorlig forskydning; symmetrisk HLSL med centreret cylinder og dobbelte parallelle ruller til tunge belastninger, stort excentrisk drejningsmoment og ultra-præcisionskrav. Borestørrelser dækker 6–25 mm og slaglængder 10–150 mm. Dobbelte stempelstænger giver kraftig tryk- og anti-torsionsydelse, mens indbyggede flydende led eliminerer lateral afbøjningsbelastning. Basen understøtter 3-retnings monteringshuller, glidevognen reserverer multi-overflade fiksturgevind og positioneringsstifter, og magnetisk ring plus sensorslidser er standard. Justerbare luftbuffere, hydrauliske støddæmpere og udvendige mekaniske stop er valgfrit tilbehør. Driftstemperaturen varierer fra -20 ℃ til 70 ℃. Udbredt i halvledere, medicinsk automatisering, værktøjsmaskiner og andre kraftige ultrapræcisionsoverførsels- og fastspændingspositioneringsstationer.
SOLH HLS / HLSL-seriens dobbeltakslede præcisionsglidecylinder anvender lineær føring på tværs af ruller som kernestyringskomponent. Sammenlignet med HLQ recirkulerende kugleskydecylindre, leverer den langt højere stivhed, overlegen gentagelsespositioneringsnøjagtighed og stærkere modstand mod excentriske sidebelastninger, perfekt matchende tung belastning, ultra-præcision montering og positioneringsautomatiseringsprocesser.
Serieklassifikation: HLS VS HLSL
-- HLS standardtype: Cylinderhus installeret på den ene side af glidevognen, kompakt samlet bredde. Velegnet til begrænset installationsplads, mellem-små belastningsforhold uden tydelig excentrisk offset belastning.
-- HLSL symmetrisk type: Cylinder centreret mellem to parallelle krydsrulleføringer, ensartet kraftfordeling, stærkt forbedret stivhed og stor belastningskapacitet. Førstevalg til tung belastning, excentrisk belastning og ultra-høj præcision arbejdsscenarier.
Tabel med kernetekniske specifikationer
Parameterelement
Specifikationsdetaljer
Vejledende mekanisme
Tværrulle lineær føring (type linjekontaktrulle)
Operationstype
Dobbeltvirkende frem- og tilbagegående
Borestørrelser (mm)
6, 8, 12, 16, 20, 25
Standardslagmuligheder (mm)
10, 20, 30, 40, 50, 75, 100, 125, 150
Driftstrykområde
0,15 ~ 0,7 MPa
Bevis testtryk
1,2 MPa
Driftstemperatur
-20℃ ~ 70℃ (ingen intern glasur)
Stempel rejsehastighed
50 ~ 500 mm/s
Slagtolerance
Slag ≤100 mm: +1,0 mm; Slag >100 mm: +1,5 mm
Air Port Gevind Spec
Boring 6/8/12: M5×0,8; Boring 16/20/25: PT1/8
Magnetisk ring
Indbygget som standard (suffiks S), kompatibel med CMSH / DMSH magnetiske reed-kontakter

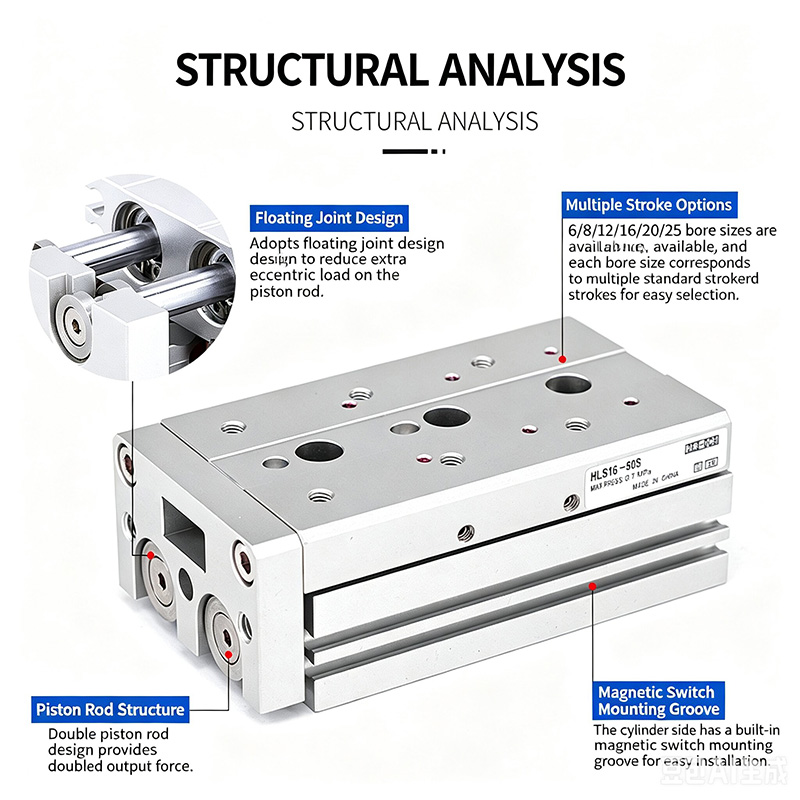

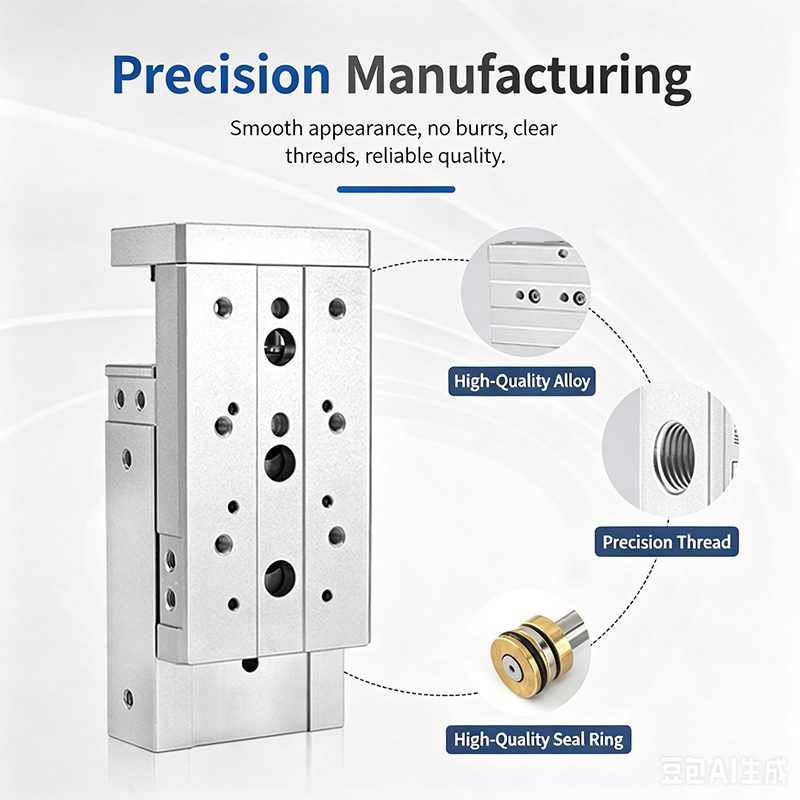

Strukturelle og kerneydelsesfordele
1. Lineær guide på tværs af rulle (Rullelinjekontaktdesign)
-- Linjekontaktlejestruktur giver ekstrem stivhed, enestående ligehed og anti-rotationspræcision, stærk slagfasthed og stabil drift under tung belastning. Integreret styrevogndesign i ét stykke med ultralav friktion, ultrajævn bevægelse og forlænget servicecyklus.
2. Indbygget flydeled
-- Elastisk flydende forbindelse mellem stempelstang og glideplatform udligner sidekraft og excentrisk drejningsmoment, hvilket undgår stempelstangsudbøjning og overbelastningsskader.

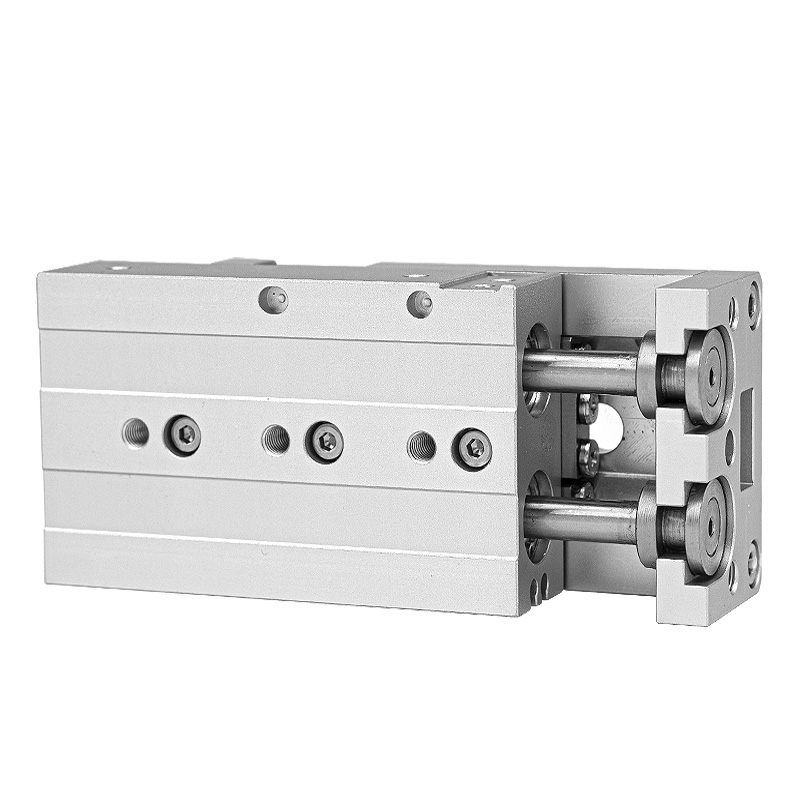

3. Dobbelte parallelle stempelstænger
-- Dobbelt trykeffekt, fremragende anti-torsionsydelse, opretholder høj positioneringsnøjagtighed under belastet tilstand.
4. Universalmontering i flere retninger
-- Tapede monteringshuller bearbejdet på bund-, front- og sideoverflader til 3-vejs installation; præcisionslokaliseringsstifthuller forbearbejdet på basen for hurtig nøjagtig positionering.
5. 3-sidet værktøjsmonteringsoverflader
-- Tapede monteringshuller på slide-top og frontflade, lokalisering af stifthuller på skyderens topplan for at garantere gentagelig jig-positioneringspræcision.
6. Forbearbejdede sensorinstallationsriller
-- Standard glideåbninger på cylindersiden til fleksibel installation og positionsjustering af magnetkontakter.
7. Diversificerede buffer- og grænsestopmuligheder
-- Fast luftbuffer, justerbar luftbuffer (A/AS/AF), hydraulisk støddæmperbuffer (B/BF) og flere eksterne mekaniske endestopklodser er valgfri kombinationer.

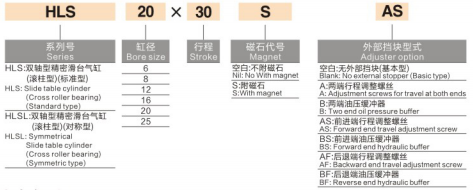

Standard modelnavneregel
1. Eksempel Model: HLS20×30SAS
-- HLS = Standard side cylinder serie; HLSL = Symmetrisk centreret højstivhedsserie
-- 20 = Cylinderboringsdiameter (mm)
-- 30 = Nominel slaglængde (mm)
-- S = Indbygget permanent magnetisk ring (standard fabrikskonfiguration)
-- A = Justerbar luftbuffer i begge ender
AS = Justerbar luftbuffer kun ved fremadslagsende
AF = Justerbar luftbuffer kun ved returslagets ende
-- B = Hydraulikoliebuffer i begge ender
BF = Hydraulikoliebuffer kun ved returslagets ende
Teoretisk udgangstryktabel (Enhed: N)
Boring (mm)
Skub/træk effektivt område (mm²)
0,2 MPa
0,4 MPa
0,6 MPa
0,7 MPa
6
Tryk:42 / Træk:57
8/11
17/23
25/34
29/40
8
Tryk:75 / Træk:101
15/20
30/40
45/61
53/71
12
Tryk:170 / Træk:226
34/45
68/90
102/136
119/158
16
Push:302 / Pull:402
60/80
121/161
181/241
211/281
20
Tryk:491 / Træk:628
98/126
196/251
295/377
344/440
25
Tryk:767 / Træk:982
153/196
307/393
460/589
537/687
