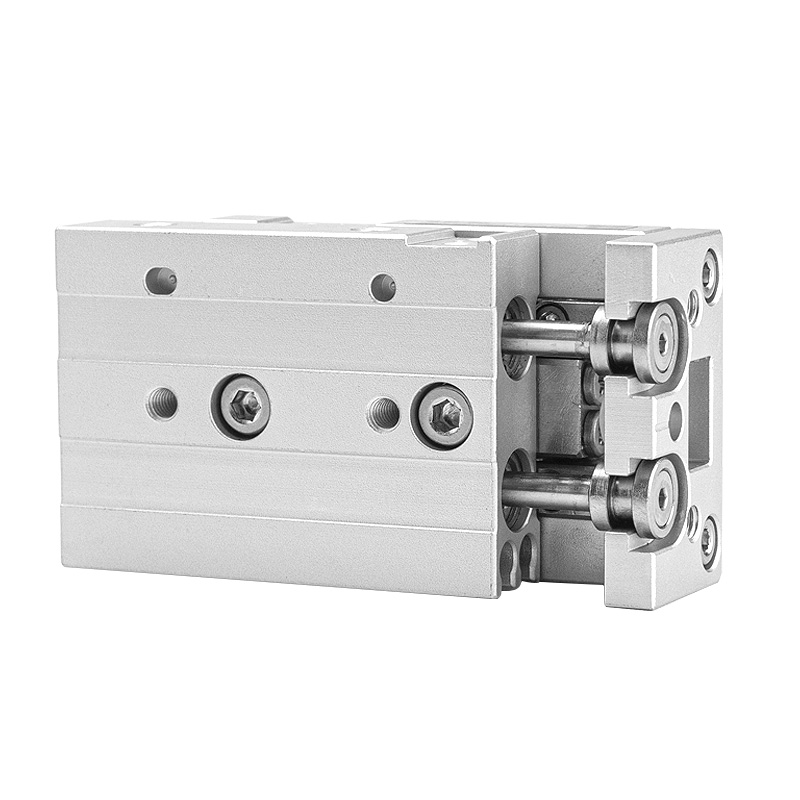

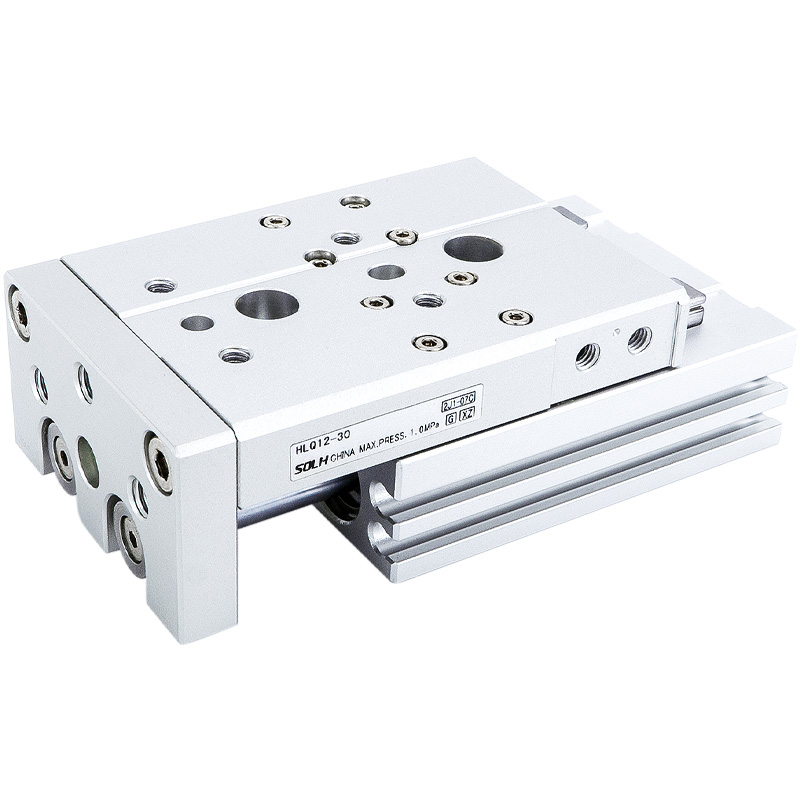

HLQ / HLQL Series Twin-Shaft Precision Linear Slide Cylinder (Recirkulerende Kugleguide)

Mærke:SOLH fra Richge Technology

Produktpositionering

     SOLH HLQ / HLQL præcisionsglidecylinder med to skafter anvender recirkulerende lineær styrekernestruktur med kugle, der leverer højpræcision og høj stivhed jævn lineær frem- og tilbagegående bevægelse til automatiseret udstyr. To varianter dækker henholdsvis let-middel og tung excentrisk belastning.

Serieoversigt

     -- HLQ Standard Type: Cylinderhus anbragt på siden af ​​glideenheden, kompakt samlet bredde

     -- HLQL symmetrisk type: Centreret cylinder + dobbelte symmetriske styreskinner, ultrahøj stivhed og anti-afbøjningskapacitet

     -- Styrestruktur: Recirkulerende bold lineær guide; enkelt skinne til boring 6/8, dobbelte parallelle skinner for boring ≥12

     -- Driftstilstand: Dobbeltvirkende frem- og tilbagegående bevægelse

     -- Anvendelig medium: Trykluft med filtreringspræcision ≥40μm

Tabel med kernetekniske specifikationer

Strukturelle og ydeevne fordele

  1. Dobbelt præcisionsrecirkulerende kuglestyreskinner

     -- Lav friktion, ultrajævn bevægelse, enestående rethed og gentagen positioneringsnøjagtighed; integreret anti-rust støvtæt belægning for forlænget levetid.

  2. Indbygget flydeled

     -- Elastisk flydende forbindelse mellem stempel og glidevogn forskyder lateral kraft og excentrisk drejningsmoment, hvilket forhindrer stempelstangsdeformation og overbelastningsskader.

  3. Twin Parallel Stempelstang Design

     -- Fordoblet udgangstryk, kraftfuld anti-torsion ydeevne, nul rotation af glideplatformen under belastning.

 4. Monteringslayout i flere retninger

     -- Tapede monteringshuller på bund-, front- og sideflader til 3-vejs installation; præcisionslokaliserede stifthuller på basen for hurtig præcis montering af armaturet.

  5. 3-sidet jig monteringsoverflader

     -- Tapede huller til værktøj på skydeoverfladen og frontfladen; positionering af stifthuller på skyderens top for at garantere fixturens gentagelsespositioneringsnøjagtighed.

  6. Forbearbejdede sensorriller

     -- Standard glidende slidser på cylindersiden til hurtig installation og justerbar position af magnetiske reed-kontakter.

  7. Forskellige Buffer & Stop Block kombinationer

     -- Valgfri fast luftbuffer, justerbar luftbuffer (A/AS/AF), hydraulisk støddæmperbuffer (B/BF); flere eksterne endestopblok tilbehør tilgængelig.

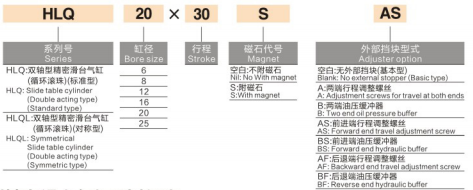

Standard modelnavneregel

  1. Eksempelmodel: HLQ20×30SAS

     -- HLQ = Standard twin-shaft series; HLQL = symmetrisk dobbeltskinneserie med høj stivhed

     -- 20 = Cylinderboringsdiameter (mm)

     -- 30 = Nominel slaglængde (mm)

     -- S = Indbygget permanent magnetisk ring (obligatorisk standardkonfiguration)

     -- A = Dobbelt ender justerbar luftbuffer

        AS = Forreste slag enkelt justerbar luftbuffer

        AF = Returslag enkelt justerbar luftbuffer

     -- B = Hydraulikoliebuffer med dobbelte ender

        BF = Returslag enkelt hydraulikoliebuffer

Teoretisk udgangstryktabel (Enhed: N)

Retningslinjer for udvælgelse og typiske anvendelsesscenarier

  1. Modelvalgslogik

     -- HLQ Standard Type: Kompakt installationsplads, mellem-lille belastning, let eller ingen excentrisk sidebelastning

     -- HLQL symmetrisk type: Tung belastning, tydelig excentrisk offset belastning, høj stivhed og ultrahøje krav til positioneringspræcision

  2. Typiske anvendelser

     Præcisionspositionering, automatisk overførsel af emner, pneumatiske fastspændingsstationer; udbredt i 3C-elektronik, halvlederproduktionslinjer, automatiseret montageudstyr og præcisionstestinstrumenter.

Resumé af én sætning

     SOLH HLQ / HLQL dobbeltakslet recirkulerende kugleskydecylinder tilbyder standard kompakte og symmetriske dobbelte varianter med høj stivhed, med valgfri luft/hydraulisk buffer, anti-torsion tvillingestang og flydende leddesign, den universelle højpræcisions lineære aktuator til mellem- og tung belastning automatiseret opspændings-, overførsels- og positioneringsudstyr.
