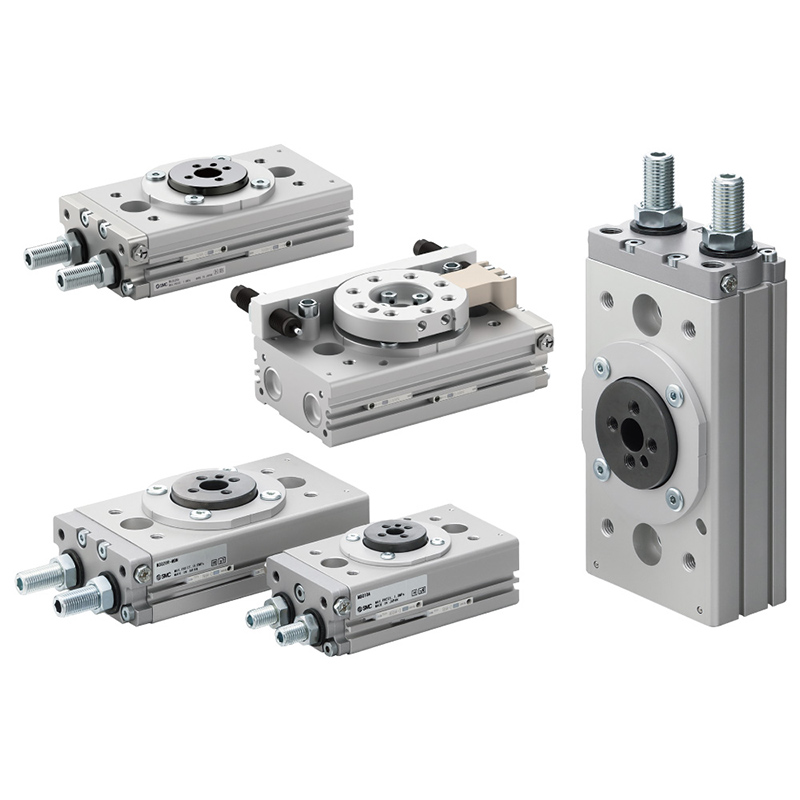

MSQ Series Rack & Pinion Roterende aktuatorbord (SOLH Richge Technology)

Mærke:SOLH fra Richge Technology

Produktoversigt

     SOLH MSQ-serien anvender dobbeltstempelsymmetrisk tandstangs- og tandhjulsdrift, opdelt i to underserier: MSQB standardkvalitet og MSQA højpræcisionskvalitet. Den har integreret cirkulært monteringsbord med centralt hult gennemgående hul, svingvinkel trinløst justerbar fra 0~190°.

Symmetrisk tandstang med dobbelt stempel leverer 3~4 gange større udgangsmoment og overlegen radial/aksial belastningskapacitet sammenlignet med vingetype CRQ roterende cylindre. To muligheder for stødabsorbering: indbygget gummibuffer eller integreret hydraulisk buffer. Layout med dobbelt luftport (endeflade/sidefront) forenkler slangelayout; kompatible magnetiske reed-kontakter til roterende positionssignalfeedback. Udbredt til automatiseret indeksering, vending af emner og præcisionspositioneringsstationer.

Serieklassifikations- og udvalgstabel (præcision + buffertilpasning)

Komplet modelkodningsregler

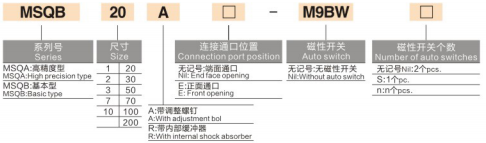

  1. Kodningsregel 1: MSQB20A-□-M9BW-□

     Eksempel: MSQB20A-M9BW

     -- MSQB / MSQA: Serie-id

        MSQB = Standard basisserie; MSQA = Højpræcisionspræcisionsserie

     -- 20: Rammestørrelse (tilgængelig: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A/R: Vinkeljustering & bufferkode

        A = Justeringsskruer for dobbelt endevinkel; R = Indbygget hydraulisk støddæmper; ingen suffiks = kun gummibuffer

     -- Mellemkasse: Luftportposition

        Blank = endefladeluftporte; E = Sidefrontluftporte

     -- M9BW: Magnetafbrydermodel

        Blank = Uden magnetisk kontakt; M9BW / M9BL universal reed sensor kompatibel

     -- Sidste boks: Magnetafbrydermængde

        Blank = Standard 2 stk; S = Enkelt stykke; Brugerdefineret tal = tilpasset mængde

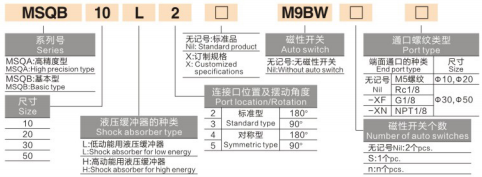

  2. Kodningsregel 2: MSQB10L2-□-M9BW-□-□

     Eksempel: MSQB10L2-M9BW

     -- MSQB: Standard serie; stelstørrelse 10/20/30/50

     -- L / H: Hydraulisk buffer kinetisk energiklasse (kun for R hydraulisk version)

        L = Hydraulisk buffer med lav kinetisk energi; H = Hydraulisk buffer med høj kinetisk energi

     -- Ciffer 2/3/4/5: Specifikation af fast svingvinkel

        2 = Standard 180°; 3 = 90°; 4 = symmetrisk 180°; 5 = Symmetrisk 90°

     -- Mellemkasse: Brugerdefineret markering X, blank = standard lagermodel

     -- M9BW: Magnetisk kontakt, blank = ingen sensor udstyret

     -- Næstsidste boks: Magnetisk afbrydermængde; blank=2 stk, S=1 stk

     -- Sidste boks: Luftport gevindspecifikation

        Blank = M5 gevind (kun for størrelse 10/20); XF = G1/8; XN = NPT1/8 amerikansk gevind

Kernstrukturelle fordele

  1. Symmetrisk dobbelt stempelstang og tandhjulsdrev

     -- Dobbelte synkrone stempler skubber gear synkront, hvilket eliminerer ensidig tilbageslag; ensartet drejningsmomentudgang med nul-rotationsjitter, langt højere belastningskapacitet end enkelt-stempel vingecylindre.

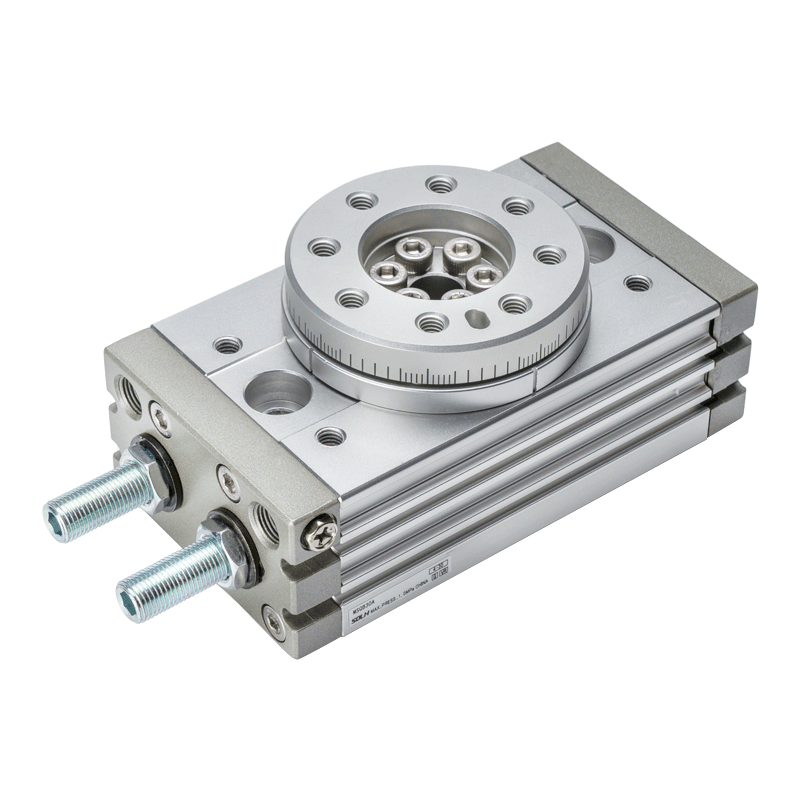

  2. Integreret drejebord med lokaliseringsstifthuller

     -- Bordforbearbejdede positioneringsstifthuller og standard monteringsborede huller til direkte jig-/emnelåsning, nem justering og høj integreret stivhed. Centralt hult gennemgående hul (φ6~φ24) tillader luftslanger og sensorledninger at passere gennem det centrale, pæne indre maskinlayout.

  3. Layout med dobbelt luftport

     -- To rørmuligheder: endeflade luftindtag eller sidefront E-type port, fleksibel rørføring til kompakt indesluttet udstyr uden mekanisk interferens.

  4. Uafhængige dobbeltende vinkeljusteringsskruer (suffiks A)

     -- Adskil grænseskruer i begge ender for uafhængigt at begrænse slag med uret og mod uret; svingområde trinløst justerbart inden for 0~190°, fabriksindstillet til 190°.

  5. To valgfri stødabsorberingssystemer

     -- Standardversion: Dobbelt-ende gummi bump buffer til støjreduktion under lav hastighed let belastning

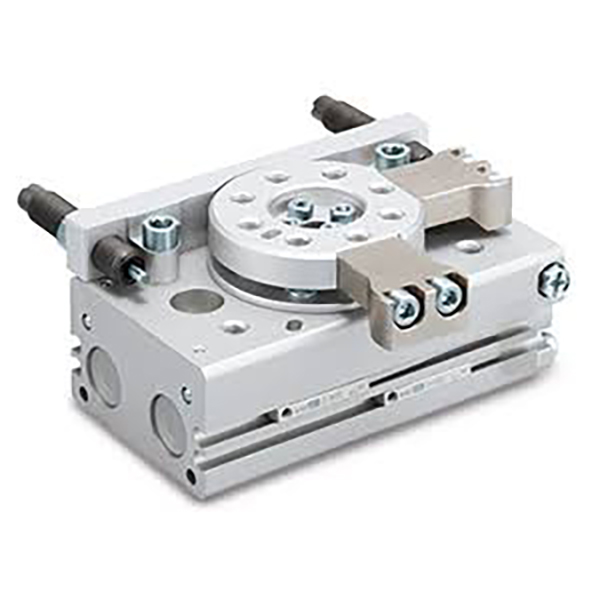

     -- -R hydraulisk bufferversion: Integreret oliestøddæmper (L lav kinetisk / H høj kinetisk kvalitet) absorberer kraftige stød ved høj hastighed, minimerer stopvibrationer og beskytter armaturer og emner

  6. Magnetisk positionsfeedback kompatibel

     -- Indbygget permanent magnetisk ring inde i cylinderhuset, kompatibel med M9BW / M9BL reed-kontakter til at sende 0°/90°/180° in-place-signaler til PLC for automatisk interlock-logik.

  7. Præcisionskuglelejestøtte til MSQA

     -- MSQA højpræcisionsmodel vedtager klassepræcisionskuglelejesamling; radial og aksial udløb ≤0,01 mm, gentagen positioneringsnøjagtighed ±0,01 mm. MSQB basisversion opfylder generelle krav til automatiseringspositionering.

Universal Standard Tekniske Specifikationer

  1. Drive Mode: Dobbeltvirkende dobbelt stempel tandstang og tandhjul

  2. Driftstrykområde

    -- Gummibuffertype: 0,1~1,0 MPa

     -- -R hydraulisk buffertype: 0,1~0,6 MPa

  3. Bevistesttryk: 1,05 MPa

  4. Omgivelsestemperatur: 0~60 ℃ (ingen is i luftkredsløbet)

  5. Justerbart svingområde: 0~190° trinløst justerbart, fabriksindstillet 190°; fast vinkel 90° / 180° valgfri

  6. Smøring: Forudfyldt langtidsfedt på fabrikken, smørefrit design, der er kompatibelt med oliefri ren tør luft

  7. Anvendelig medium: Filtreret tør trykluft (≥40μm filtreringspræcision)

Moment- og bæreevnetabel (0,5 MPa indblæsningsluft)

Buffer Max kinetisk energi sammenligningstabel

Komplet modelvalgsregler

  1. Præcisionskvalitetsvalg

     -- Chippositionering, PCB optisk inspektion, præcisionssamling → MSQA højpræcisionsserie

     -- Generel vending af emner, materialeomledning og sortering → MSQB standard basisserie

  2. Buffertilpasningsregel

     -- Lav hastighed let belastning, omkostningskontrol: Non-R gummibuffermodel

     -- Højfrekvent hurtig cyklus, kraftig stød på emnet: Select -R hydraulisk buffer; let slag L-klasse, kraftig slag H-klasse

  3. Valg af svingvinkel

     -- 90° vendende lastning/aflæsning: Suffiks 3/5

     -- 180° frem- og tilbagegående indeksering, dobbeltsidet detektion: Suffiks 2/4

     -- Brugerdefineret vilkårlig begrænset svingområde: Universalmodel med A justeringsskrue

  4. Air Port Layout

     -- Kompakt, begrænset internt maskinrum: E-sidet frontportversion

     -- Standard udvendigt synligt rør: Standard endefladeport

  5. Positionssignalfeedback

     -- In-place signal påkrævet til PLC interlock: Udstyr M9BW magnetiske kontakter (2 stk standard); kun enkeltsidedetektion vælg S enkeltkontakt

  6. Trådspecifikation

     -- Størrelse 10 / 20 små rammer standard M5 gevind; medium-stor 30/50 valgfri G1/8 (XF), NPT1/8 (XN) amerikansk gevind

Typiske industrielle anvendelsesscenarier

     -- 3C Electronics Precision Automation: Chip roterende positionering, PCB multi-vinkel optisk inspektion, mikro-komponent indeksering samling

     -- Emballageproduktionslinjer: Flaskeafdækningsstationer, karton 90° retningsændring, roterende etiketfastgørelse

     -- Værktøjsmaskiner: Vipning af emne, stempling af jig-indeksering

     -- Logistisk sorteringsudstyr: Materialeafledning, rørledningsroterende stopmekanisme

     -- Sluteffektor af minimanipulatorer: Robotledsrotation, vakuumpatron pick-and-place vending

     -- Præcisionstestudstyr: Visionsinspektions drejebord, flervinklet lufttæthedstest

Understøtter pneumatiske kredsløbsløsninger

  1. Standard generel kredsløb

     -- AFC luftkilde to-punkts kombination → 4V210 5/2 magnetventil → PU luftslange → MSQ roterende bord (M9BW magnetisk kontakt tilsluttet PLC)

  2. Eksplosionssikkert værkstedskredsløb

     -- Eksplosionssikker luftkildebehandlingsenhed → 50-VFE eksplosionssikker 5-vejs magnetventil → PU fleksibel slange → MSQB/MSQA roterende cylinder til farligt miljø

  3. Mini Precision Micro Station

     --AC1500 mini luftregulator filter → 3V serie 3/2 magnetventil → PU4 tyndslange → MSQ10 / MSQ20 lille drejebord

Resumé af én sætning

     SOLH MSQ dobbelt stempel rack & pinion roterende bord opdeles i MSQB standard og MSQA højpræcisionskvaliteter, understøtter 0~190° justerbart sving, dobbelt gummi/hydraulisk stødabsorbering, dobbelt ende/side luftport layout og centralt hult ledningshul, der leverer 3~4x højere drejningsmoment end vingerotatorcylindre til elektroniske værktøjsmaskiner og universalmaskiner, indekseringscylindre, test af automatiseringslinjer.
