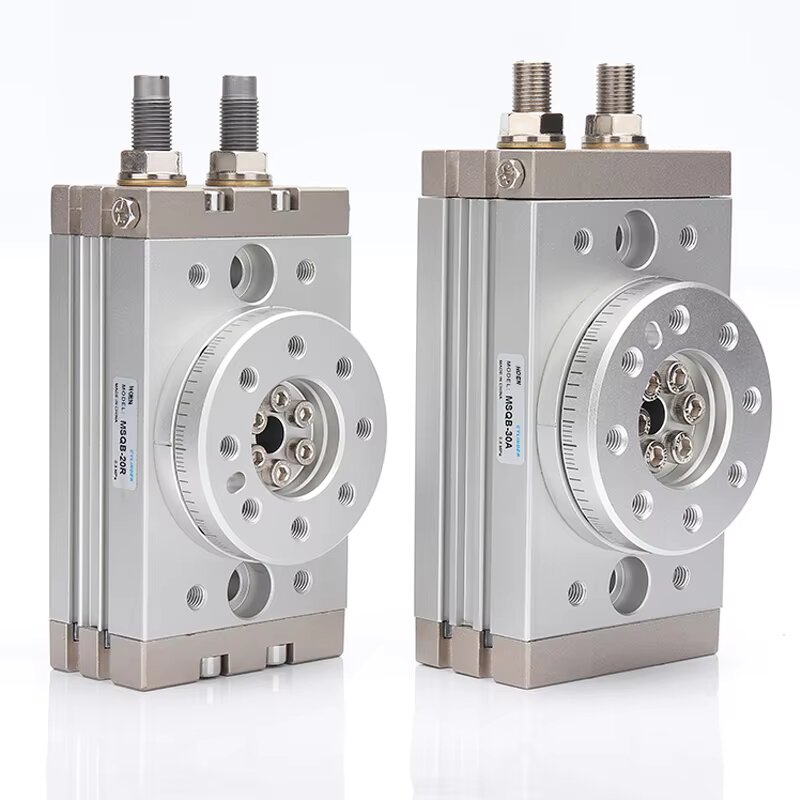

Roterende aktuator i HRQ-serien med tandstang og tandhjul

Mærke:SOLH fra Richge Technology

Produktpositionering

     SOLH HRQ rotationscylinder vedtager symmetrisk dobbelt-stempel rack & pinion transmissionsstruktur, med ultraglat rotation, dobbelt udgangstryk og høj gentagelsespositioneringsnøjagtighed. Svingvinklen kan kontinuerligt justeres inden for 0~190°, bredt udbredt til roterende indeksering, fastspænding af emner, vende- og sorteringsstationer på alt automatiseret produktionsudstyr.

Serie Quick Selection Tabel

Universal Core Teknisk Specifikationstabel

Udgangsmoment og tilladte belastningsdata

  1. Teoretisk udgangsmoment (0,5 MPa indblæsningsluft, enhed: N·m)

  2. Referencetabel for maksimal tilladt belastning

Tip til valg af belastningssikkerhed

     -- Faktisk arbejdsbelastning skal opfylde sikkerhedsformlen nedenfor for at undgå deformation og tidlig fejl:

     -- Faktisk aksial belastning / maks. aksial belastning + faktisk radial belastning / maks. radial belastning + faktisk bøjningsmoment / maks. bøjningsmoment ≤ 15.

Strukturelle designfordele

  1. Symmetrisk tandstangsdrev

     -- Balanceret dobbelt stempel leverer dobbelt udgangsmoment, stabil rotation uden rystelser, fremragende positioneringsnøjagtighed og overlegen bæreevne for tung last sammenlignet med enkeltvingede roterende cylindre.

  2. Monteringsbase i flere retninger

     -- HRQ10~HRQ200: tapede monteringshuller fordelt på begge sideflader;

     -- Micro HRQ2/3/7: monteringshuller på bundplanet; fleksibelt layout til kompakte udstyrsrammer.

  3. Central hul gennemgående hul

     -- Hult design på den roterende bordflade tillader luftslanger, sensorkabler at passere gennem midten, pænt internt rørlayout uden ekstern linjeinterferens.

  4. To valgfri bufferløsninger

     - Mekanisk grænseskruebuffer: Lav pris, velegnet til let belastning og intermitterende drift med lav hastighed

     -- Hydraulisk støddæmper (-A suffiks): Energiabsorptionskapacitet 3~5 gange højere end skruebuffer, undertrykker effektivt stødvibrationer ved højhastighedsstop for tung belastning, garanterer præcis gentagelse af positionering

  5. Universal Magnetic Switch-kompatibilitet

     -- Standard forbearbejdede sensorriller på begge sider af cylinderkroppen, kompatible med D-M9BV, D-A93 og andre generelle magnetiske reed-kontakter til roterende in-place signalfeedback til PLC kontrolsystem.

Komplet modelnavneregel

  1. Grundlæggende modeleksempel: HRQ30-A

     -- HRQ: Kode til serie af roterende tandstangscylindre

     -- 30: Rammestørrelseskode, svarende til faste moment- og belastningsparametre

     -- -A: Suffiks for indbygget hydraulisk støddæmper; ingen suffiks = mekanisk grænseskruebuffer

  2. Definition af udvidet suffiks

     -- -S: Endehætte i rustfrit stål til anti-korrosions fugtigt miljø

     -- Gevindmuligheder: PT konisk gevind, G parallelt gevind, NPT amerikansk standardgevind

Trin-for-trin valgvejledning og typiske applikationer

  1. Udvælgelsesprioritetsregler

     -- Høj hastighed, tung arbejdsemnebelastning, højpræcision stoppositionering → HRQ□-A hydraulisk buffermodel

     -- Let belastning, lav cyklushastighed, streng omkostningskontrol → Standard HRQ skruebufferversion

     -- Fugtigt / let ætsende værkstedsmiljø → HRQ□-A(S) variant af endekappe i rustfrit stål

     -- Belastningstilpasningsprioritet: Bekræft tre kerneindikatorer samtidigt - udgangsmoment, bøjningsmoment, radial og aksial tilladt belastning

  2. Typiske industrielle anvendelsesscenarier

     -- Præcisions automatisk samling: Roterende delsamling, skruestramningsstationer

     -- Materialesorteringslogistik: 90°/180° vending af emnet, skift af transportørretning

     -- Pneumatiske spændebeslag: Roterende jig-spænde- og omsætningsmekanisme

     -- Emballeringsmaskineri: Rotation af flasker, roterende stationer til automatisk etiketklæbning

Ydeevnesammenligning: HRQ tandstangsstang VS vingetype roterende cylinder

Resumé af én sætning

     SOLH HRQ roterende cylinder med to stempelstænger og tandhjul tilbyder mekaniske skruer/hydrauliske buffere valgfri varianter med rustfrit stål korrosionsbestandig version, multi-retningsmontering og centralt hulbordsdesign, der leverer stabil højdrejningsmoment kraftig roterende positionering til automatisk montering, emballage og materialesortering produktionslinjer.
