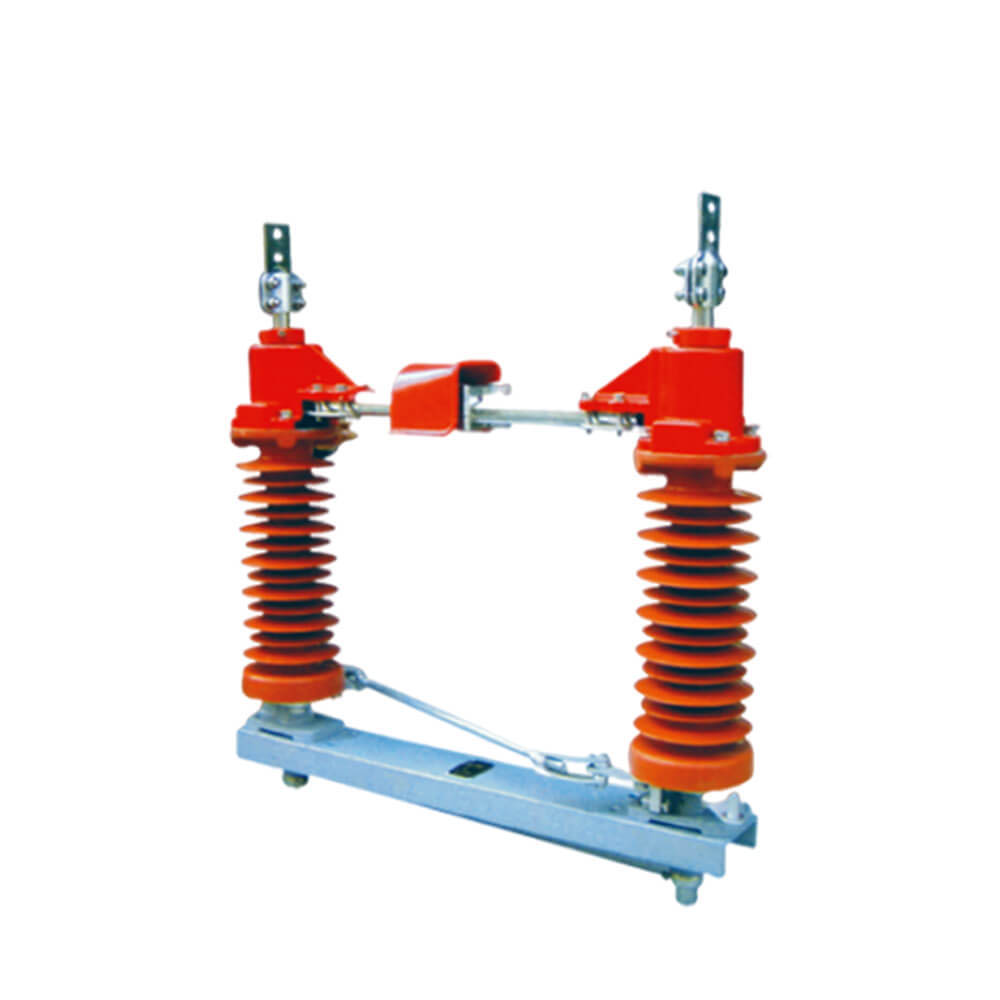

GW4 Series Udendørs AC elektrisk afbryder 12kV 40,5kV Enkeltpolet isolation heks

GW4-12(40.5) Udendørs HV-afbryder

  Højspændingsafbryder er en vigtig afbryderanordning i det elektriske system af kraftværk og transformerstation, som skal bruges sammen med højspændingsafbryder. Det bruges til at forbinde, afskære eller ændre ledninger af højspændingsudstyr under spænding og belastning. Dens hovedfunktioner er: at sikre sikkerheden af ​​højspændings elektriske apparater og enheder i vedligeholdelsesarbejde, at isolere spændingen, kan ikke bruges og afbrydes, indgangsbelastningsstrøm og kortslutningsstrøm, kan kun bruges til nogle koblingsoperationer, der ikke producerer stærk lysbue, det vil sige, den har ikke lysbueslukningsfunktion; i henhold til installationsstedet kan det opdeles i indendørs type og udendørs type, i henhold til antallet af isoleringssøjler, enkelt søjle type, dobbelt søjle type og tre søjle type, med valgfrit udstyr for hvert spændingsniveau.

  GW4-12(40.5)udendørs AC højspændingsafbryder bruges til at åbne og lukke kredsløb med spænding men ubelastet 50/60Hz, 12(40,5)kV strømsystem. Den er i overensstemmelse med standarderne for IEC129-1984 AC-afbryderkontakt og jordforbindelse og GB1985 og andre relative standarder.

Arbejdsmekanisme

  Højspændingsafbryder kan sikre sikkerheden for højspændingselektriske apparater og enheder i vedligeholdelsesarbejdet og spiller rollen som isolerende spænding. Den kan ikke bruges til at afbryde, indlæse belastningsstrøm og bryde kortslutningsstrømmen. Den kan kun bruges til nogle koblingsoperationer, der ikke frembringer en kraftig lysbue, det vil sige, den har ikke en lysbueslukkende funktion. I henhold til forskellige installationssteder kan den opdeles i indendørstype og udendørstype, og den kan opdeles i indendørstype og udendørstype i henhold til antallet af isoleringssøjler Søjletype, dobbeltsøjletype og tresøjletype, med valgfrit udstyr til hvert spændingsniveau. Det kan også pålideligt isolere den slukkede del af højspændingsfordelingsenheden fra den strømførende del for at sikre sikkerheden ved vedligeholdelsesarbejdet. Alle kontakter på højspændingsafbryderen er blotlagt i luften med tydelige brudpunkter. Afbryderen har ingen lysbueslukker, så den kan ikke bruges til at afbryde belastningsstrømmen eller kortslutningsstrømmen. Ellers vil brudpunktet under påvirkning af højspænding producere en stærk lysbue, som er svær at slukke selv, og endda kan forårsage flashover (kortslutning mellem faser eller faser), brænde udstyret og bringe personlig sikkerhed i fare Det er en alvorlig ulykke at "trække afbryderen med belastning".

  Højspændingsafbryder kan også bruges til at skifte nogle kredsløb for at ændre systemets driftstilstand. For eksempel i et dobbeltbuskredsløb kan en højspændingsafbryder bruges til at skifte driftskredsløbet fra en bus til en anden.

Strukturfunktion

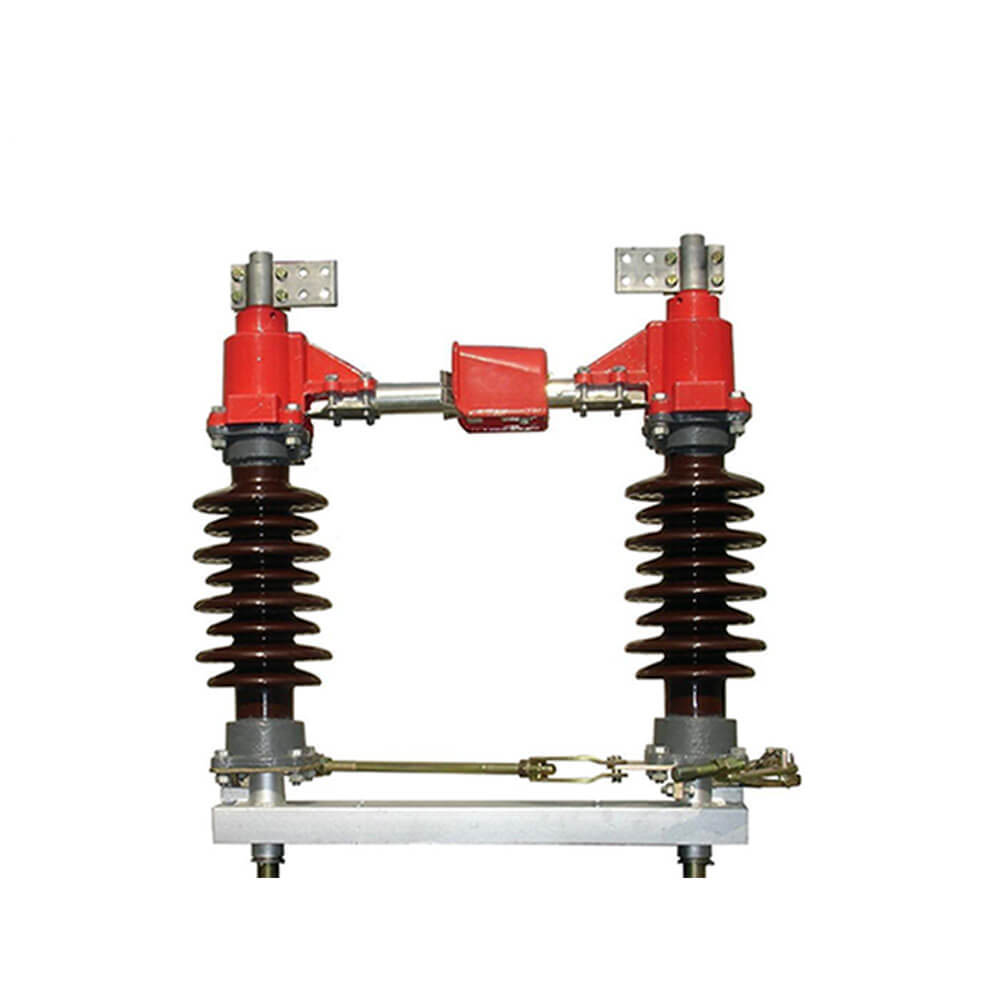

 Denne afbryderkontakt består af piedestal, isolerende bøjle, elektrisk materiale og betjeningsmekanisme. Der er to bøjler på hver stang, og elektrisk klinge er installeret på toppen af ​​hver bøjle, og forbindelsespunktet for de to blade er mellem de to bøjler. Med betjening af betjeningsmekanismen kan de to blade rotere vandret halvfems grader for at lukke. Vi kan forbinde tre enkeltpolede afbryderkontakter til en trepolet forbindelseskontakt gennem sammenkoblingsstang. Denne afbryderkontakt kan matches med CS11 type eller CS17 type manuel mekanisme, deri, CS17 bruges i afbryderkontakt med jordforbindelse. (motormekanisme kan installeres i henhold til brugerens krav), Rimelig struktur, fleksibel betjening; praktisk installation, i stand til at bruge enkelt- eller tre-polet; bred kontaktafstand, sikker og pålidelig isolering. Jordingstypen er fleksibel i henhold til brugerens krav, enkelt jording dobbelt jording eller uden jording kan vælges.

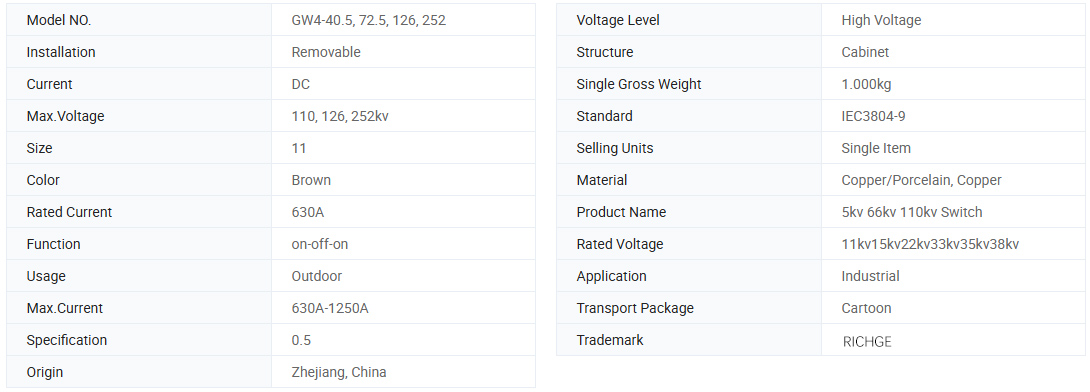

Grundlæggende info.

Teknisk parameter

Model	Nominel spænding (kV)	Nominel strøm (A)	Modstå strøm (kA)	4s kort tid tåle strøm (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40,5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· Tegning

Brug miljømæssige forhold

1. Højde: ≤3000m;

2. Omgivelsestemperatur: -25℃~+40℃;

3. Vindhastighed: ≤35m/s;

4. Forureningsgrad: ≤III;

5. Jordskælvsintensitet: ≤8 grader;

6. Gældende lejligheder bør være fri for brændbare, eksplosive stoffer, kaustisk gas.

Bestillingsvejledning

●Accepter OEM & ODM: JA

●Certifikat: CE, testrapporter

● Produktionstid: 7 ~ 12 arbejdsdage

●Garantiperiode: 12 måneder

●Leveringstid: 15 dage

●Når du bestiller denne kontakt, bedes du angive modelspecifikation, nominel spænding, nominel strøm og andre tekniske data.

●Hvis der er særlige krav, kan du forhandle med os for at løse dem.
