10 kV 12 kV medium spænding Håndvogne Type VCB med isolerende rør med ledende dele

10 kV 12 kV medium spænding Håndvogne Type VCB med isolerende rør med ledende dele

     VSG-type indendørs højspændingsvakuumafbryder er velegnet til at skifte forskellige belastninger af forskellige naturer og hyppige operationer i kraftsystemer med trefaset AC 50Hz og nominel spænding på 7,2 kV-40,5 kV. Og beskyttelse og kontrol af elektrisk udstyr i stationer. Det kan udstyres med KYN28A og andre midtmonterede håndvogtype-switchgear og kan også udstyres med XGN-fast switchgear.

     VSG-type indendørs højspændingsvakuumafbryder overholder National Standard GB1984 “AC højspændingskredsløb”, JB/T3855 “3,6 ~ 40,5 kV indendørs AC-højspændingsvakuumafbryder” og IEC60056 “High-Voltage AC Circuit Breaker” standarder. Mød “10-35 kV indendørs højspænding vakuumafbryder, der bestiller tekniske forhold”. Det har fordelene ved lille størrelse, letvægt, egnet til hyppig drift og afbrydelse uden vedligeholdelse og bruges mere populært i 3 kV-40,5 kV distributionsnetværk.

    VSG -mekanismen bruger en CAM (i kernemodulet for mekanismen) til at drive spindlen direkte (i rammespindelmodulet) til at reducere transmissionslinket og forbedre transmissionseffektiviteten (ingen hængselforbindelse). Reducer produktets energiindgang og øg produktets levetid. Installer hovedkredsløbsmodulet, dvs. Udfyld den grundlæggende konfiguration af vakuumafbryderen. Installer derefter chassisbilmodulet, kontaktarmen, kontakten og den isolerende ærme for at afslutte konfigurationen af ​​den håndcrankede afbryder.

Tekniske funktioner

1. Den første generation af den indbyggede type håndvogne i Kina med uafhængige intellektuelle rettigheder. Det har en modnet teknologi og et højt pris/ydelsesforhold.

2. De vigtigste dele vedtager nikkel-fosforlegeringsbelægning med perfekt slidstyrke og korrosionsbestandighed.

3. De vigtigste dele er lavet af os selv for at sikre, at produkterne opfylder designkravet til design

4. Den cylindriske sammensatte isolering Hovedkredsløb har lille volumen, fri for vedligeholdelse og få service.

De vigtigste tekniske parametre:

· Bedømt isoleringsniveau: 75 kV

· Bedømt lynimpuls modstå spænding: 42 kV

· Bedømt strøm: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Bedømt kortslutningsbrud: 25 ka, 31,5 ka, 40 ka

· Bedømt kortslutningsmodtager (Peak): 63 ka, 80 ka, 100 ka

· Bedømt kortslutningsvarighed: 4 sekunder

· Bedømt driftssekvens: O-0.3S-CO-180S-CO eller O-180S-CO-180S-CO (40KA)

· Bedømt enkelt/back-to-back kondensator Bank Breaking Current: 630A/400A

· Antal operationer på nominel kortslutning Breaking Strøm: 30 gange

· Lukketid: 30-70ms

· Åbningstid: 20-50ms

· Mekanisk liv: 30.000 operationer

· Bedømt energilagring og driftsspænding: AC220/110V, DC220/100V

· Kontaktgap: 11 ± 1 mm

· Overtravel af kontakt: 3,5 ± 0,5 mm

· Gennemsnitlig lukningshastighed: 0,5-0,8 m/s

· Gennemsnitlig åbningshastighed: 0,9-1,2 m/s

· Kontakt afvisningstid ved lukning: ≤2ms

· Synkroniseringstid for trefaset åbning og lukning: ≤2ms

· Hovedkredsløbsmodstand: ≤50 μΩ (630A), ≤45 μΩ (1250A), ≤35 μΩ (1600-2000A), ≤25μΩ (2500A og derover)

Produktfunktioner:

· Bred anvendelighed: De modulære driftsmekanismer VCB VSG-12 indendørs højspændingsvakuumafbryder er velegnet til forskellige miljøer og er særlig velegnet til applikationer, der kræver hyppige operationer og høj pålidelighed i kraftsystemer.

· Modulært design: Driftsmekanismen bruger et modulopbygget design, der giver bekvemmeligheden ved hurtige udskiftninger og montering.

· Sikkerhed og pålidelighed: Det kan prale af enestående elektrisk ydeevne, pålideligt beskyttende og kontrollere strømudstyr.

· Langt mekanisk liv: Med et højt mekanisk liv kan det modstå længere brugsperioder.

Avanceret design: Funktioner som kontaktgap og kontaktovertravel sikrer høj ydeevne og pålidelighed.

Grundlæggende info.

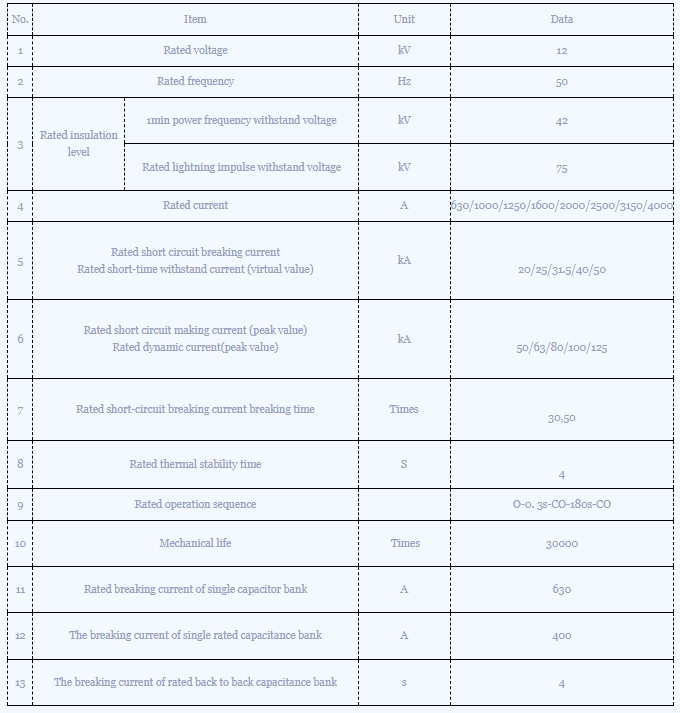

Teknisk parameter

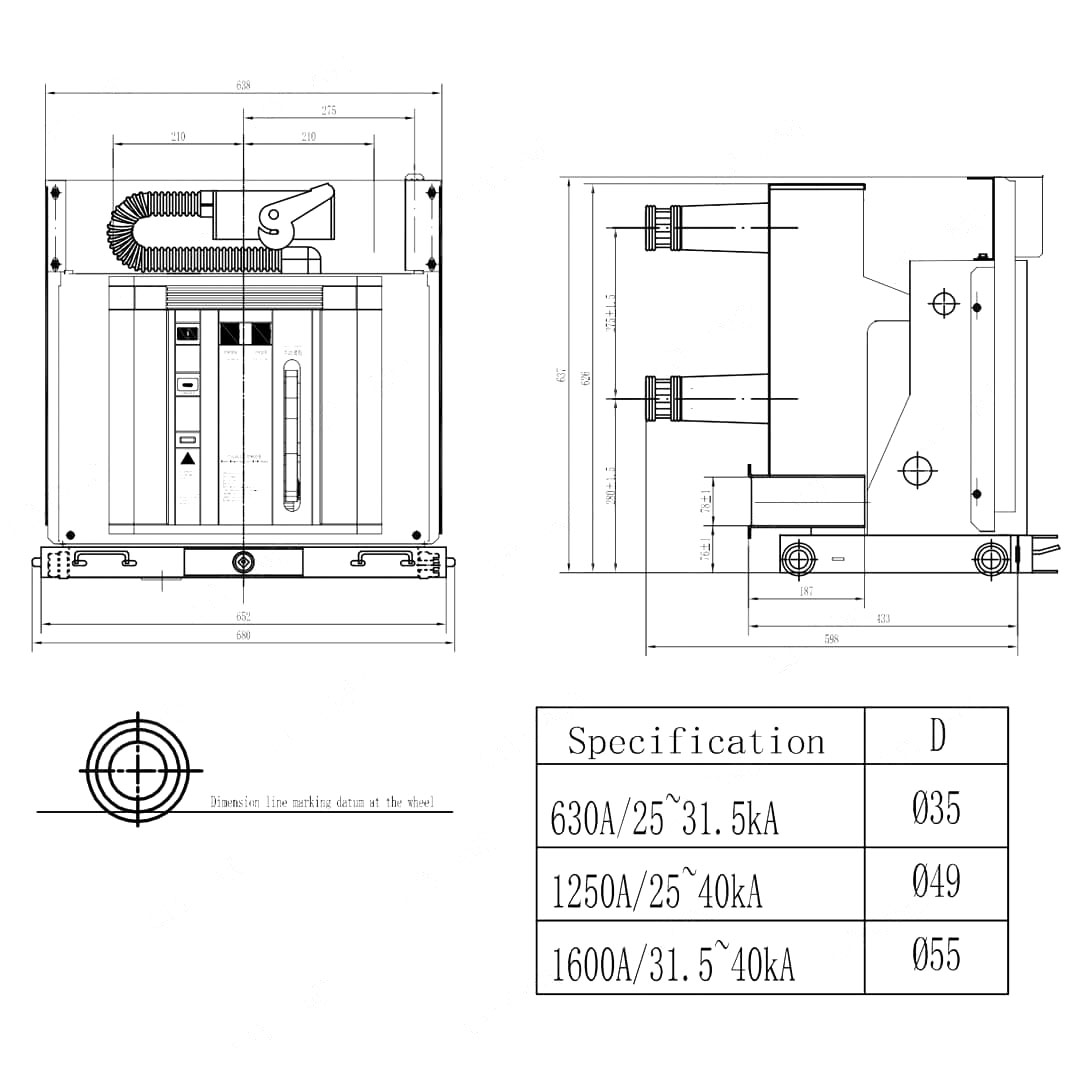

Dimensionel tegning:

Driftsmiljø:

· Omgivelsestemperatur: ikke overstiger +40 ° C, ikke mindre end -15 ° C (opbevaring ved -30 ° C er ikke tilladt).

· Højde: ikke over 1000 m.

· Relativ fugtighed: Det daglige gennemsnit på højst 95%, månedligt gennemsnit på højst 90%. Daglig gennemsnitlig mætningsdamptryk, der ikke overstiger 22 × 10-3MPa, månedligt gennemsnit, der ikke overstiger 18 × 10-3MPa.

· Seismisk intensitet: ikke overskrider niveau 8.

· Anvendelsessteder: Velegnet til brug på steder uden ild, eksplosioner, alvorlig forurening, kemisk korrosion og alvorlig vibration.

Bestillingsinstruktion

1. VCB Fuld type, vigtigste tekniske specifikationer, faseafstand og mængde

2. type og specifikation af servicespænding

3.. Navnet og mængden af ​​reservedele

FAQ

Q1: Er du en producent eller en erhvervsdrivende?

A1: Vi er en førende professionel producent.

Spørgsmål 2: Hvor lang er din leveringscyklus?

A2: Det afhænger af dine produktkrav og -mængde. Generelt kræves 5 til 10 arbejdsdage til levering

Q3: Hvad er din eftersalgsservice?

A3: Vi kan besvare brugernes spørgsmål løser deres problemer 24 timer i døgnet og giver omfattende teknisk support til alle vores produkter straks.

Q4: Hvordan løser du kvalitetsproblemer?

A4: Angiv detaljerede fotos af kvalitetsproblemerne. Vores tekniske og kvalitetsinspektionsafdelinger vil analysere dem. Vi giver en tilfredsstillende løsning inden for 2 dage.

Q5: Accepterer du tilpassede tjenester?

A5: Vi leverer OEM/ODM -tjenester og kan udskrive dit logo på produkterne. Vores professionelle tekniske og citatteam kan levere tilfredsstillende projekter i henhold til dine tegninger og parametre.
