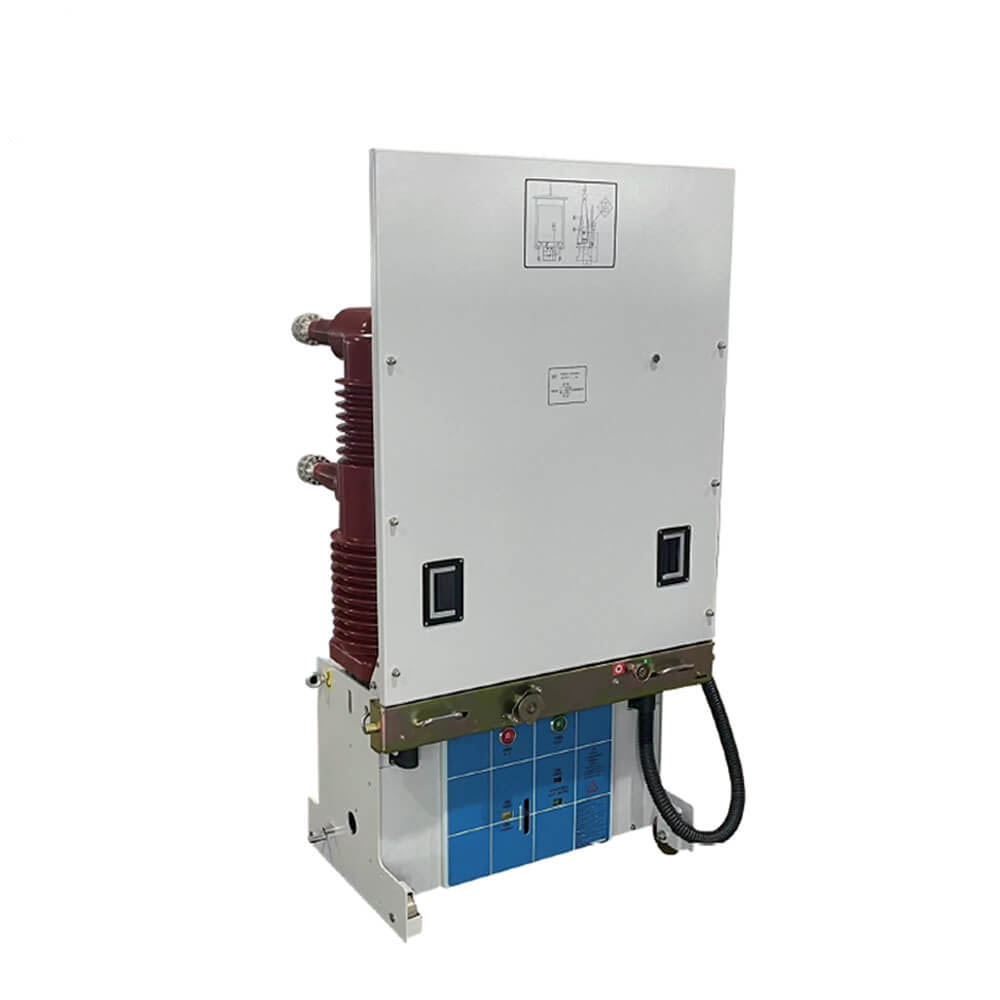

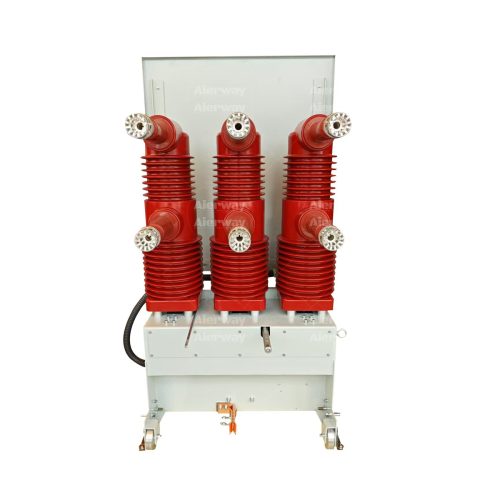

35 kV gulvmonteret vakuumafbryder med VBI-fjederdrevet mekanisme

35 kV gulvmonteret vakuumafbryder med VBI-fjederdrevet mekanisme

     VSG-40.5-serie Vacuum Circuit Breaker er en ny type trefaset 50Hz i henhold til det unikke designkoncept og kombineret med markedets efterspørgsel og udvikling, den nominelle spænding af indendørs switchgear 40,5 kV, det kan leveres til industrielle og minedrift, kraftværk og substation som kontrol og beskyttelse af elektrisk udstyr og er passende til hyppig drift.

VBI indendørs højspændingsakumafbryder er en indendørs enhed med trefaset AC 50Hz og nominel spænding på 40,5 kV. Det kan bruges til kontrol og beskyttelse af elektrisk udstyr i industrielle og minedriftsvirksomheder, kraftværker og substationer, især til steder med hyppige operationer. Installationsformularen for afbryderen i switch-kabinettet kan enten være en fast type eller en tilbagetrækkelig type, der er installeret på en vogn.vbi indendørs højspændingsvakuumafbryder har pålidelig ydelse og er let at installere. Det er det bedste valg til kontrol og beskyttelse af højspændingstransmission og distributionssystemer.

 Produktoversigt

    VBI-40.5-gulvet Monteret vakuumafbryder er en højtydende, mellemspændingsafbryderindretning designet til pålidelig beskyttelse og kontrol af elektriske systemer, der er klassificeret til 40,5 kV. Ved hjælp af avanceret vakuuminterrupteknologi sikrer det effektiv bue, der slukker, minimal vedligeholdelse og en lang operationel levetid. Ideel til strømdistributionsnetværk, industrielle planter og stationer kombinerer denne breaker robust konstruktion med brugervenlig drift.

Nøglefunktioner

Spændingsvurdering:40,5 kV (modstå 95 kV lynimpuls).

Aktuel bedømmelse:Op til 2500A kontinuerlig, 31,5 ka kortslutningsbrud kapacitet.

Vakuumafgulper:Hermetisk forseglet, vedligeholdelsesfri og miljøvenlig (ingen SF₆-gas).

Mekanisme:Fjederdrevet eller motordrevet 储能 Mekanisme til hurtig lukning/åbning (<50ms).

Sikkerhed:Integreret anti-slip-design, mekaniske/elektriske sammenlås og jordforbindelse.

Standarder overholdelse:Mødes IEC 62271, GB/T 1984 og ANSI C37.04.

Installationsinstruktioner

3.1 Forinstallationskontrol

Kontroller intakt emballage og ingen fysisk skade.

Bekræft bedømte parametre Match -systemkrav.

Sørg for et niveau, vibrationsfrit betonfundament.

3.2 Monteringstrin

Fastgør breakeren på gulvet ved hjælp af ankerbolte (anbefalet M16).

Tilslut primære busbarer med drejningsmomentindstillinger pr. Producentspecifikationer (f.eks. 50nm).

Kabler til ledning af ledninger til terminaler (mærket "åben/tæt spole", "hjælpekontakter").

Ground breaker -chassiset sikkert (jordbestandighed ≤4Ω)

Operation Guide

4.1 Manuel betjening

Lukning: Drej det manuelle håndtag med uret, indtil et "klik" bekræfter engagement.

Åbning: Tryk på den røde "Trip" -knap eller træk den mekaniske turhåndtag.

4.2 Elektrisk drift

Påfør 220VDC/110VAC på lukningspolen (øjeblikkelig puls) til fjernbetjening.

Brug den lokale/fjernvælgerafbryder til tilstand.

4.3 Indikatorer og alarmer

Green LED: Breaker lukket.

Rød LED: Breaker Open/Tripped.

Alarmkontakter: Trigger til SF₆ -tryktab (hvis udstyret) eller foråret

Vedligeholdelse og fejlfinding

5.1 Rutinekontrol

Undersøg kontakter hver 5.000 operation (via Viewport).

Smør bevægelige dele årligt med fedtfedt med høj temperatur.

Testisoleringsmodstand (> 1000MΩ @5kV).

5.2 Almindelige problemer

Manglende lukning: Kontroller kontroleffekten, fjederafgiften eller sammenlåsningsforholdene.

Overdreven opvarmning: Spænd forbindelser; Mål kontaktmodstand (<50μΩ).

Sikkerhedsadvarsler

Fjern breakeren inden service.

Kun uddannet personale skal udføre vedligeholdelse.

Bil aldrig med synlige skader eller unormale lyde.

Miljø og bortskaffelse

Bortskaf vakuumafbrydere som elektronisk affald (ikke-farligt).

Genbrugsmetaller og plast pr. Lokale regler.

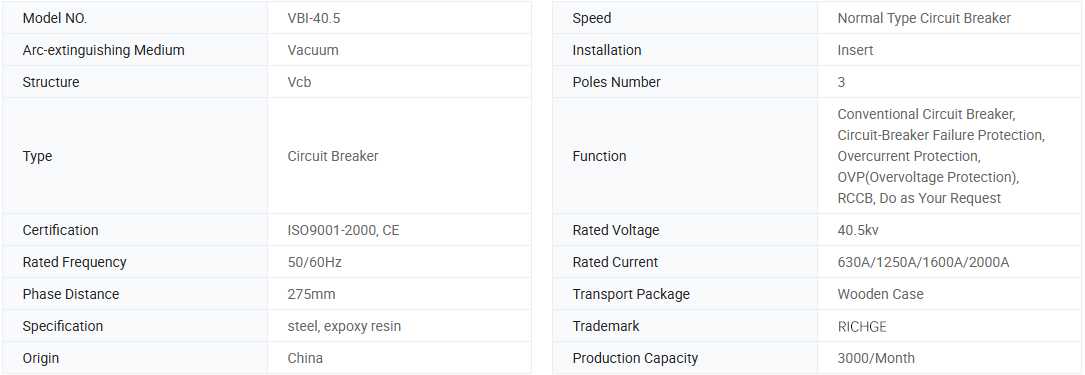

Grundlæggende info.

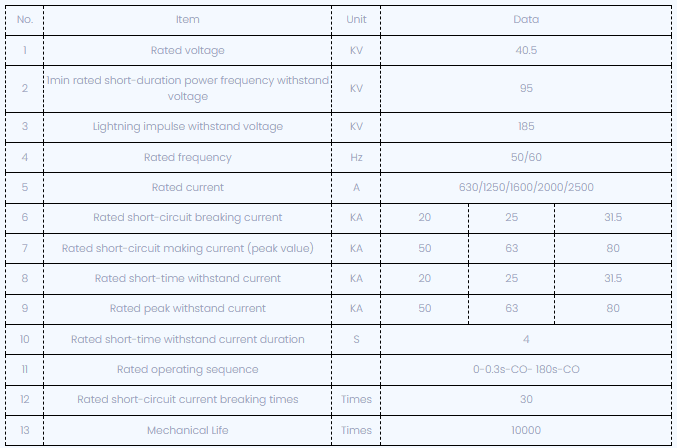

Tekniske parametre

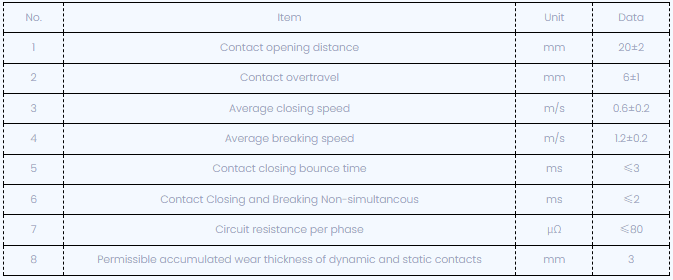

Efter justering af afbryderen vises de mekaniske karakteristiske parametre nedenfor:

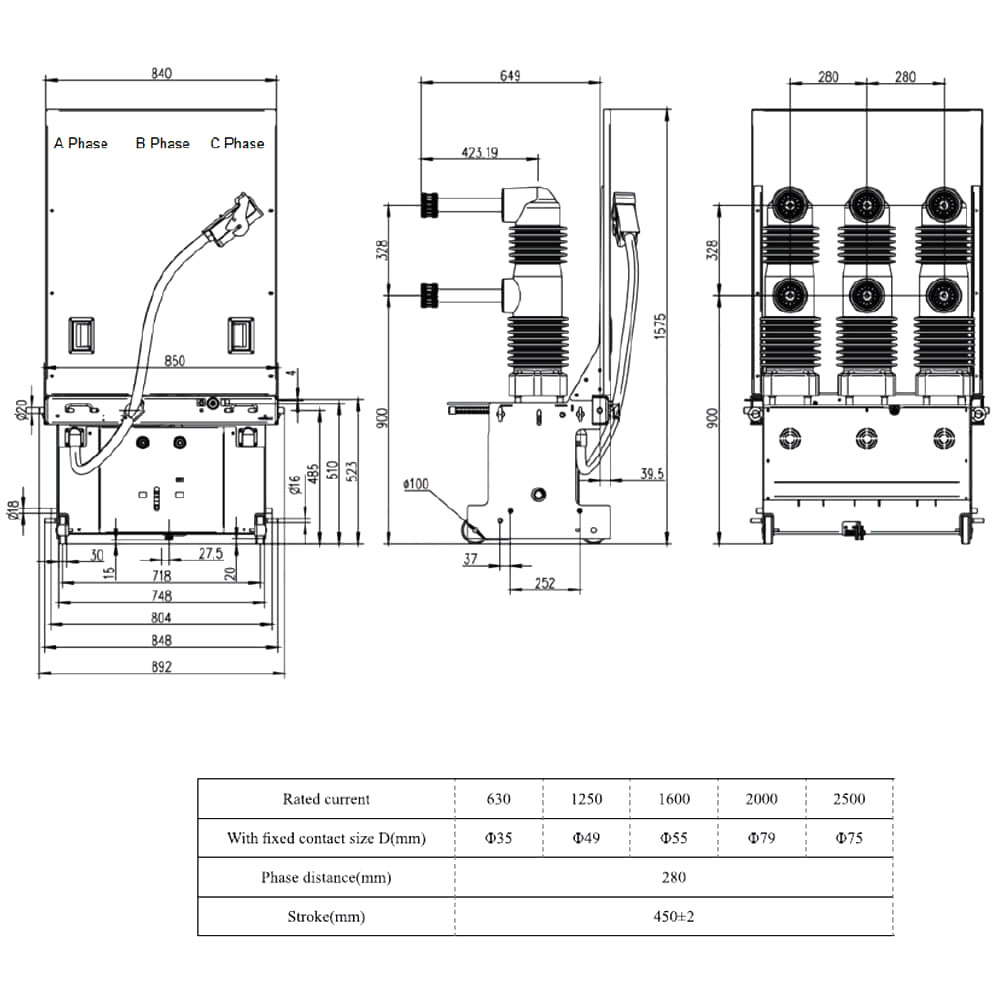

Tekniske tegninger

Anvendelse af omgivende forhold

1. omgivelsestemperatur: -10c ~ +40c (det tillader opbevaring og transport ved -30 grader celsius);

2. omgivelsesfugtighed: Den gennemsnitlige fugtighed på en dag skal ikke være mere end 95%. Den gennemsnitlige fugtighed på en måned skal ikke være mere end 90%;

3. mættet damptryk: Det gennemsnitlige tryk på en dag skal ikke være mere end 2,2 kpa; Det gennemsnitlige presset på en måned bør ikke være mere

end 1,8 kpa;

4. højde: ≤ 1500m;

5. Jordskælvintensitet: ≤ 8 grad;

6. Det skal installeres på stedet uden ild, eksplosion, alvorlig snavs og kemisk erosion og voldelig vibration.

FAQ

Q1: Er du en producent eller en erhvervsdrivende?

A1: Vi er en førende professionel producent.

Spørgsmål 2: Hvor lang er din leveringscyklus?

A2: Det afhænger af dine produktkrav og -mængde. Generelt kræves 5 til 10 arbejdsdage til levering

Q3: Hvad er din eftersalgsservice?

A3: Vi kan besvare brugernes spørgsmål løser deres problemer 24 timer i døgnet og giver omfattende teknisk support til alle vores produkter straks.

Q4: Hvordan løser du kvalitetsproblemer?

A4: Angiv detaljerede fotos af kvalitetsproblemerne. Vores tekniske og kvalitetsinspektionsafdelinger vil analysere dem. Vi giver en tilfredsstillende løsning inden for 2 dage.

Q5: Accepterer du tilpassede tjenester?

A5: Vi leverer OEM/ODM -tjenester og kan udskrive dit logo på produkterne. Vores professionelle tekniske og citatteam kan levere tilfredsstillende projekter i henhold til dine tegninger og parametre.
