2V serie 2/2 vejs messing væske magnetventil | Direkte skuespil & pilotbetjent

Mærke: SOLH by Richge Technology

1. Produktoversigt & kerneklassificering

     SOLH 2V-serien er en professionel2/2-vejs væskemagnetventil designet til universel væskekontrol af luft, vand og olie. Den er opdelt i to kernestrukturtyper:2V025 direkte virkende type og2V130/2V250 membran pilotbetjent type. Ved at anvende højkvalitets ventilhus af messing med førsteklasses tætningsmaterialer har serien nul-tryks opstartsmulighed, stor flowkapacitet, hurtig respons og bred medium kompatibilitet. Den fungerer som den almindelige væskekontrolventil til almindelige formål til automatiserede vandkredsløb, luftrørledninger, vakuumsystemer og smøreudstyr.

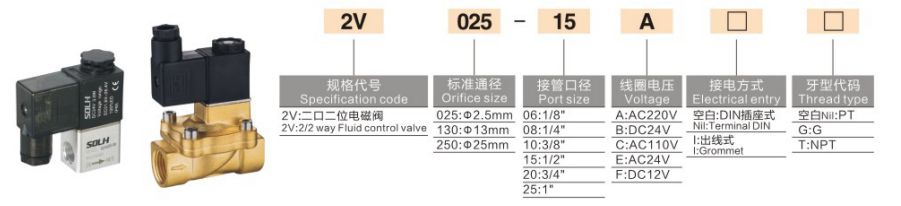

2. Komplet modelkodningsregler

 1. Fuld kodningslogik: 2V - Åbningsstørrelse - Gevindport - Ledningstype - Spænding

 2. Eksempler på standardordre

     • 2V025-08-DC24V: φ2,5 mm åbning, G1/4 gevind, standard DIN fatning, DC 24V

     • 2V130-15W-AC220V: φ13 mm åbning, G1/2 gevind, ledningsudtag, AC 220V

3. To kernestrukturtyper og retningslinjer for udvælgelse

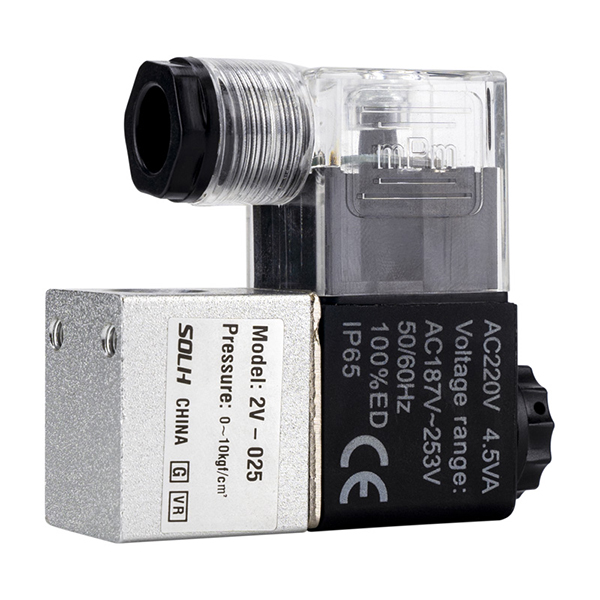

  3.1 2V025 Direkte virkende type | Start nul tryk

    Kernefordel: Fuldt operativ ved 0MPa nultryk

     • Arbejdsprincip: Den elektromagnetiske spole trækker direkte i jernkernen for at åbne ventilporten og realiserer fuld åbnings- og lukningskontrol under nul trykforskel uden medium trykassistance.

     • Åbning & Flow: φ2,5 mm åbning, CV værdi = 0,23

     • Portspecifikation: G1/8 (06), G1/4 (08)

     • Trykområde: 0 ~ 1,0 MPa, understøtter nultryks-start

     • Tætningsmateriale: Standard VITON fluorgummi, fremragende modstandsdygtighed over for olie, vand og svag syrekorrosion

     • Kropsmateriale: Kompakt højpræcisions ventilhus af messing

     • Gældende scenarier: Lille flow væskekontrol, nul/lavtryk start-stop, vakuumkredsløbsafbryder, miniature vandkøling og sprøjtesystemer

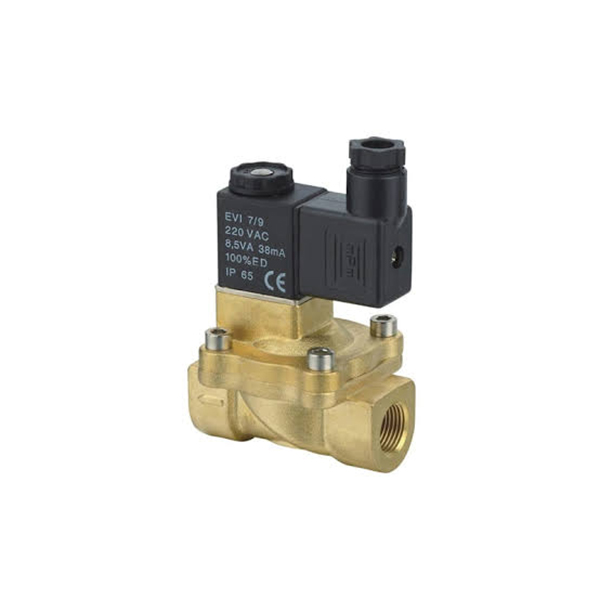

  3.2 2V130 / 2V250 membranpilotbetjent type | Differenstrykstart

    Kernefunktion: Stort flow, lavt strømforbrug, kræver minimal trykforskel

     • Arbejdsprincip: Trykaflastning gennem pilothullet tillader middeltryk at skubbe membranen til ventilåbning.Minimum opstartstrykforskel: 0,05 MPa (0,5 bar), ude af stand til at åbne under nultryk.

     • 2V130 Specifikation: φ13 mm åbning, CV=6,2; Porte: G3/8 (10), G1/2 (15)

     • 2V250 specifikation: φ25 mm åbning, CV=13; Porte: G3/4 (20), G1 tommer (25)

     • Trykområde: 0,05 ~ 1,0 MPa

     • Tætningsmateriale: NBR nitrilgummi, optimal til rent vand og trykluftmedier

     • Body & Coil: Fortykket slidstærkt messinghus, matchet med laveffekt højstabilitetsspole

     • Gældende scenarier: Storstrømsvandkredsløb, luftkompressor vandindtag, kedelvandforsyning, hovedgas/væskerørledning on-off kontrol

4. Samlede generelle tekniske parametre

5. Sammenligning af 2V vs 2P serie | Vejledning til valg af anti-fejl

Udvælgelsesformel

     Nultryk on-off krav → Vælg 2V025 / 2P; Stort flow med vandtryk → Vælg 2V130 / 2V250; Smal plads & lavprisbudget → Vælg 2P plastventil

6. Typiske anvendelsesscenarier

  6.1 2V025 Anvendelse

     • Vakuum generator luftkilde on-off kontrol

     • Miniature udstyr kølevandskredsløb

     • Automatiserede sprøjte- og mikrovandforsyningssystemer

     • Præcisionsudstyr til væskeskift med lille flow

  6.2 2V130 / 2V250 Anvendelse

     • Chiller og industrielt kølevandssystem

     • Luftkompressor vandindtag kontrol

     • Kedel automatisk vandpåfyldningssystem

     • Centraliseret luftforsyning hovedrørledningskontakt

     • Storstrøms industriel vand- og gascirkulationskontrol

7. Matchende understøttende tilbehør

     • Front luftkildebehandling: Match AW-seriens lufttryksregulerende filter for at stabilisere luftkilden og filterurenheder

     • Vakuum Circuit Matching: Samarbejd med ZU-seriens vakuumgenerator for pålidelig luftkildeafskæring

     • Rørledningsforbindelse: Match KQ2 lynkoblinger med udvendigt gevind lige fittings for hurtig og lækagefri rørinstallation

Resumé af én sætning

     SOLH 2V-serien 2/2-vejs messingmagnetventiler dækker nultryks direkte virkende og pilotdrevne typer med stort flow, med universel vand/luft/olie-kompatibilitet, hurtig respons og IP65-beskyttelse, hvilket giver omkostningseffektive og stabile væske-on-off-løsninger til forskellige industrielle automationssystemer.
