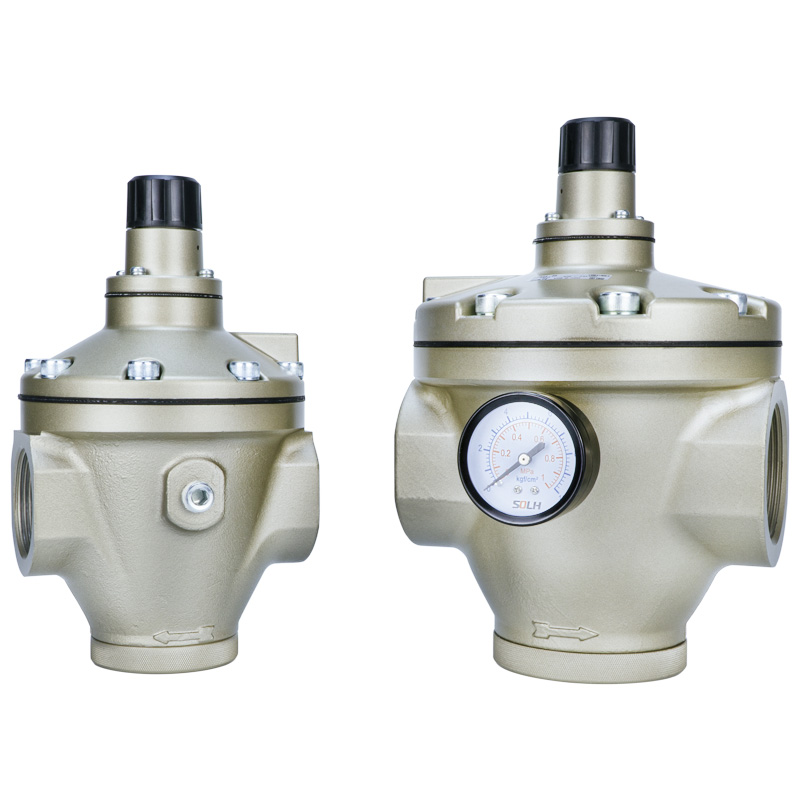

AR Series Pilot-betjent trykregulator (SOLH by Richge Technology)

Mærke:SOLH by Richge Technology (睿其格科技)

Produktpositionering

     SOLH AR pilot operated regulators cover full models AR425/435/625/635/825/835/925/935. Ved at vedtage intern pilotaflastningsstruktur er denne serie målrettet mod mellemhøjt tryk, stort flow, langdistance- og højpræcisions hovedluftrørledninger. Sammenlignet med standard direkte virkende regulatorer leverer den overlegen reguleringsnøjagtighed, større gennemløb og stærkere anti-tryk-fluktuationsydelse.

Struktur og arbejdsprincip

     Struktur: Intern pilotaflastningstype med konstant udluftning af pilotluft

     1. Indsugningstrykluft opdeles i hovedstrømskanal og uafhængigt pilotstyrekredsløb.

     2. Pilotlufttryk skubber membranen for at justere åbningen af ​​hovedspolen til stabilt udgangstryk.

     3. Indbygget aflastningsfunktion udtømmer automatisk overskydende sekundærtryk for at opretholde konstant udgangstryk.

     4. Konstant udluftningsluftstrøm på omkring 5 l/min sikrer ultrahurtig respons og enestående reguleringspræcision.

Nøgle produktfunktioner

     1. Stort flow og højt tryk

     Max arbejdstryk når 1,0 MPa med 1,5 MPa bevistryk. Portstørrelser spænder fra 1/4" op til 2", perfekt matchende fabriks hovedstammer og centraliserede luftforsyningssystemer.

     2. Ultrahøj reguleringspræcision

     Hysterese ≤0,02 MPa og repeterbarhed ≤0,01 MPa. Udgangstrykket forbliver stabilt selv under skarpe ændringer i indløbstrykket eller øjeblikkelig strømstød.

     3. Dobbelt trykområde inden for en identisk krop

     3.1 Suffiks 25 model: 0,05–0,83 MPa til generelle højtryks industrielle applikationer

     3.2 Suffix 35-model: 0,02–0,20 MPa til lavtrykspræcisionskontrolscenarier

     4. Integreret automatisk overtryksaflastning

     Der kræves ingen ekstra ekstern aflastningsventil. The built-in relief structure stabilizes pressure output and prevents pressure impact on downstream pneumatic components.

     5. Stabil, vedligeholdelsesvenlig konstruktion

     Driftstemperaturen varierer fra -5℃ til +60℃. Krop af trykstøbt aluminiumslegering understøtter smørefri drift og vilkårlig monteringsorientering.

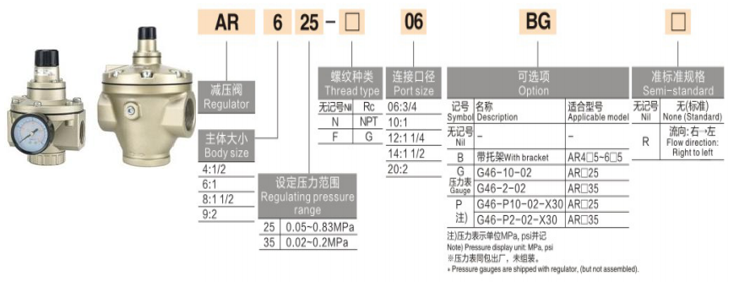

Model & Specifikationstabel

Generelle tekniske parametre

     1. Anvendelig medium: Tør eller smurt trykluft

     2. Maksimalt indløbstryk: 1,0 MPa

     3. Konstant blødningsforbrug: Ca. 5 l/min (ANR)

     4. Standardmålerport: 1/4" gevind

     5. Strukturtype: Intern pilot, aflastningsdesign med konstant blødning

Typiske applikationer

     1. Fabrikkens hovedluftrørledninger og centraliserede luftforsyningsstationer

     2. Storstrømsudstyr udstyret med store cylindre, luftmotorer, luftblæsnings- og tørreanordninger

     3. Præcision pneumatisk kontrol: test af armaturer, positioneringsudstyr, spændingskontrol og hydrauliske presser

     4. Rørledninger med kraftige trykudsving og lufttransmission over lange afstande

     5.To-trins trykreduktionssystemer fra højtryks lufttanke til middeltryk produktionsudstyr

Kerneoversigt

     AR-pilotserien integrerer intern aflastningspilotstruktur, stor flowkapacitet, høj præcision, dobbelte valgbare trykområder og konstant automatisk udluftningsfunktion. Den fungerer som den optimale trykreguleringsløsning til hovedluftstammer, højstrømsudstyr og højpræcisions højtrykspneumatiske kredsløb.

Udvælgelsessammenligning: Direkte AR / Pilot AR / VEX1

     1. Direktevirkende AR (AR20~60): Lille flow, økonomisk pris, standard reguleringsnøjagtighed for små kredsløb

     2. Pilot AR (AR425~935): Middel til stort flow, høj præcision, dedikeret til fabrikkens hovedluftrørledninger

     3. VEX1-serien: Ultra-stor gennemstrømning, 3-ports udstødningsdesign, flertrins trykjustering og ultrahurtig aflastningsydelse
