3A serie 3/2-vejs pneumatisk kontrolventil | Ekstern luftdrevet retningsventil

Mærke: SOLH by Richge Technology

1. Produktoversigt & Kernegrænsefladefunktion

     SOLH 3A-serien er en mainstream3/2-vejs ekstern luftstyret retningsreguleringsventil efter Airtac standard specifikationer. Drevet udelukkende af luftsignal i stedet for elektromagnetisk spole, har den specialiseret sig i teleskopisk bevægelse og trykholdende kontrol af enkeltvirkende cylindre. Den realiserer sikker og stabil pneumatisk logik for luftindtag, positionsholding og udstødning, der tjener som den centrale sikkerhedskontrolkomponent til ikke-elektriske pneumatiske systemer, eksplosionssikre miljøer og fejlsikkert udstyr.

  1.1 Standard 3-ports grænsefladedefinition

     • P Port: Hovedluftindtagsport til trykluftforsyning

     • En havn: Arbejdsudgangsport, direkte forbundet til enkeltvirkende cylindre

     • R Port: Udstødningsport for trykaflastning og hurtig nulstilling

  1.2 Arbejdslogik og strukturelle funktioner

     • Enkelt pneumatisk kontrol (3A110/210/310/410): Luftsignal til reversering, automatisk fjedernulstilling efter signalafbrydelse, fejlsikker resetdesign.

     • Dobbelt pneumatisk kontrol (3A120/220/320/420): Alternativ kontrol med dobbelt luftsignal, bevarer den aktuelle position efter luftafbrydelse med hukommelseslåsefunktion.

     • Kernestruktur: Højpræcisionsspolestruktur, eksternt pneumatisk drev, holdbart aluminiumslegeringshus, standard smørefri drift (særlig smøring tilgængelig til ekstreme arbejdsforhold).

2. Standardmodelkodningsregler & almindelige modeller

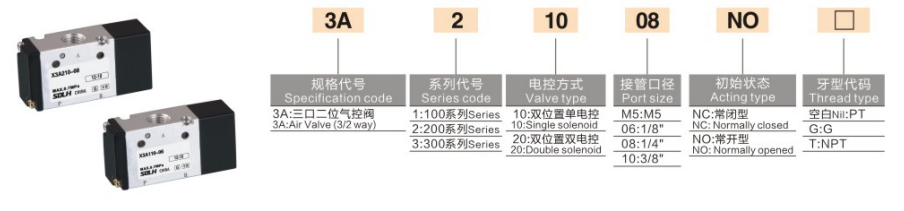

  1. Kodningslogik: 3A [Seriestørrelse] [Kontroltype] - [Portstørrelse]

  2. Fælles modelspecifikation og anvendelsesscenarier

3. Tekniske kerneparametre

4. Kerneproduktfordele

     • Ren pneumatisk eksplosionssikkert design: Ingen elektriske komponenter indeni, fuldt tilpasselig til støvede, fugtige og brandfarlige eksplosive miljøer. Det sikrer automatisk nulstilling og udstyrssikkerhed, når luftkilden eller strømmen svigter, med ultrahøj driftssikkerhed.

     • Dobbelt kontroltilstand tilpasningsevne: Enkelt pneumatisk kontrol for sikker nulstilling og trykholding; dobbelt pneumatisk styring til hukommelse for luftafskæringsposition og langtidslåsning, der dækker al konventionel enkeltvirkende cylinderstyringslogik.

     • Højeffektiv tætningsydelse: Præcisionsspolestruktur med speciel overfladebehandlingsproces, med lavt starttryk, fremragende lufttæthed, stabil kobling og lang levetid.

     • Fleksibel og pladsbesparende installation: Understøtter flervinklet vilkårlig installation. Den kan bruges uafhængigt eller integreret med manifoldbaser for at danne modulære ventilgrupper, hvilket effektivt sparer udstyrsinstallationsplads.

5. Typiske anvendelsesscenarier

     • Enkeltvirkende cylinderkontrol: Realiserer teleskopiske handlinger såsom donkraft, fastspænding og vending, med cylinder, der forlænges med luftindtag og trækkes tilbage ved fjedernulstilling.

     • Udstyr sikkerhedslåsesystem: Nulstiller og frigiver automatisk tryk, når luftkilden svigter, eller udstyr lukker ned, hvilket undgår mekanisk blokering og sikrer produktionssikkerhed.

     • Langsigtede trykholdende arbejdsstationer: Dobbelt pneumatisk kontroltilstand opretholder fast cylinderposition uden kontinuerlig lufttilførsel, velegnet til langvarige fastspændings- og positioneringsprocesser.

Resumé af én sætning

     SOLH 3A-serien er en standard 3/2-vejs ekstern pneumatisk kontrolventil med enkelt/dobbelt luftstyringstilstande, præcisionsspoletætning og aluminiumslegeringshus. Det er den foretrukne kernekomponent til sikker vending og trykholdende kontrol af enkeltvirkende pneumatiske cylindre.
