3L serie 3/2-vejs håndtrækventil | Manuel fjederretur pneumatisk ventil

Mærke: SOLH by Richge Technology

1. Produktoversigt & kernestruktur

     SOLH 3L-serien er en AirTAC-standard3/2-vejs manuel push-pull retningsreguleringsventil med normalt lukket (NC) design. Den skifter direkte pneumatiske kredsløb gennem aksial håndtags skub og træk handling. Som en rent manuel pneumatisk komponent uden elektriske eller pneumatiske drivkilder, er den specielt anvendt til enkeltvirkende cylinderstyring, luftkredsløb on-off, jog-drift og udstyrssikkerhedslåsesystemer, der er meget udbredt i debugging, nødstop og eksplosionssikre arbejdsscenarier.

  1.1 Standard 3-ports grænsefladedefinition

     • P Port: Hovedindtag for trykluft

     • En havn: Arbejdsudgangsport, tilsluttet enkeltvirkende cylindre

     • R Port: Udstødningsport, støtte lyddæmper installation for støjreduktion

     • Køretilstand: Aksial lige manuel push-pull drift

     • Strukturel egenskab: Præcisionsspolestruktur, højstyrke aluminiumslegering, indbygget fjeder automatisk nulstillingsmekanisme

2. 3/2-vejs arbejdsprincip

     • Normal nulstillingstilstand: Indvendig fjeder strammer spolen, P-indløbet lukket, En arbejdsport kommunikerer med R-udstødningsporten for trykaflastning.

     • Working Pull State: Træk manuelt i det aksiale håndtag for at vende ventilkernen, P-porten kommunikerer med A-porten til lufttilførsel, R-udstødningsporten er lukket for at drive cylinderhandlingen.

     • Slip Reset: Løsn håndtaget, ventilen nulstilles automatisk ved fjederkraft, afbryder luftindtaget og udstøder resttryk.

     • Kernelogik: Standard NC normalt lukket struktur med manuel nulstillingsfunktion, der effektivt forhindrer fejlbetjening og sikrer udstyrssikkerhed.

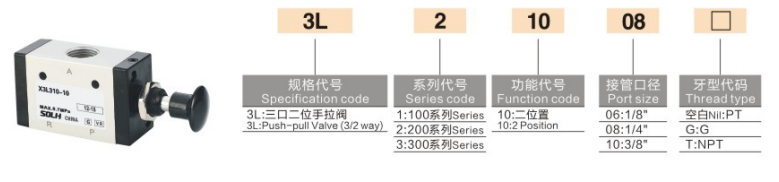

3. Standard modelkodningsregler & almindelige modeller

 1. Kodningslogik: 3L [Størrelseskode] 10 - [Portstørrelse] [Trådtype]

 2. Almindelige almindelige modeller

     • 3L110-06: G1/8 port, håndtrækventil i ministørrelse til mikropneumatiske systemer

     • 3L210-08: G1/4 port, mest universel model, perfekt matchet med standard enkeltvirkende cylindre

     • 3L310-10: G3/8 port, stort flow design til højtryks cylinderudstyr

     • 3L410-15: G1/2 port med stor boring, velegnet til kraftige pneumatiske kredsløb med stort flow

4. Universal Core tekniske parametre

5. Kerneproduktfordele

     • Rent manuel eksplosionssikkert sikkerhedsdesign: Ingen elektriske komponenter og luftstyringskilder, ingen gnistrisiko. Velegnet til nødstop, udstyrsfejlfinding og eksplosionssikre støvmiljøer med ultrahøj driftssikkerhed.

     • Arbejdsbesparende aksial Push-Pull Operation: Lige lineær håndtagshandling med klar feedback og sprød vending, stabil håndfølelse og ikke let at klemme.

     • Fjeder automatisk nulstilling og NC-sikkerhed: Standard normalt lukket tilstand, nulstiller automatisk og afbryder lufttilførslen efter at have sluppet håndtaget, hvilket effektivt undgår kontinuerlig handling forårsaget af fejlbetjening.

     • Kompakt og holdbar struktur: Integreret aluminiumslegering med lavfriktionsspoledesign, pålidelig tætning, slidstyrke og lang levetid.

     • Professionel enkeltvirkende cylindertilpasning: 3/2-vejs dedikeret luftkredsløbslogik, perfekt tilpasset til fjederretur enkeltvirkende cylindre såsom klemme- og udkastningsmekanismer.

     • Høj kompatibilitet og udskiftelighed: Konsekvent installationsstørrelse med pneumatiske kontrolventiler i 3A-serien, der understøtter direkte udskiftning og omskiftning af manuel/pneumatisk kontroltilstand.

6. Typiske anvendelsesscenarier

     • Manuel styring af enkeltvirkende cylindre til spænde-, udkast- og fjederretur-bevægelsessystemer

     • Pneumatisk kredsløb on-off kontrol, udstyr jog debugging og vedligeholdelse sikkerhedsafbryder

     • Manuel pneumatisk styring til eksplosionssikre zoner, strømløse og støvede industrielle miljøer

     • Pneumatiske logiske systemer matchet med 3A pneumatiske ventiler til manuel/pneumatisk kompositstyring

Resumé af én sætning

     SOLH 3L serien er en klassisk 3/2 vejs NC normalt lukket manuel push-pull ventil med fjeder automatisk reset. Det er en kompakt, sikker og holdbar standard manuel kontrolkomponent specielt designet til enkeltvirkende cylinder pneumatiske systemer.
