3V serie 3/2 vejs pneumatisk magnetventil | Direkte & pilotbetjent NC/NO kontrolventil

Mærke: SOLH by Richge Technology

1. Produktoversigt & strukturel grænseflade

     SOLH 3V-serien er en standard3/2 vejs elektrisk styret retningsmagnetventil tilgængelig idirekte skuespil ogpilotbetjent strukturer. Designet specifikt til enkeltvirkende cylinderstyring, pneumatisk kredsløbskobling og vakuumsystemregulering, giver den to kernekonfigurationer: Normally Closed (NC) og Normally Open (NO). Med et holdbart aluminiumslegeringshus, kompakt struktur, hurtig reaktion og valgfri nultryks-opstart fungerer den som standard universal kontrolventil til pneumatiske miniatureautomatiseringssystemer.

  1.1 Standard 3/2-vejs portdefinition

     • P Port: Hovedluftindtag

     • En havn: Arbejdsport, forbundet til enkeltvirkende pneumatiske cylindre eller vakuumdyser

     • R Port: Luftudstødningsport, installer lyddæmper for støjreduktion

  1.2 Drive & strukturel klassificering

     • Køretilstand: Elektromagnetisk direkte virkende / pilotbetjent valgfri

     • Serie Type: Direktevirkende (3V1/3V2); Pilotbetjent (3V100/3V200/3V300)

     • Kropsmateriale: Højstyrke aluminiumslegering, let og holdbar

2. Arbejdsprincip for 3/2-vejs ventil

     3V-serien vedtager single-coil kontroldesign, opdelt i NC- og NO-typer med fuldstændig uafhængig arbejdslogik, meget brugt til automatisk nulstilling af cylinder og vakuumkredsløbskontrol.

  2.1 Normalt lukket (NC) – Mest almindelig type

  Gældende modeller: 3V110, 3V210, 3V310

     • Power-off Reset State: Fjedernulstilling forsegler P-indløbsporten; Port A kommunikerer med Port R for udstødning, intet udgangstryk.

     • Tændt arbejdstilstand: Elektromagnetisk kraft trækker ventilkernen for at skifte; P-indløbet forbindes med en arbejdsport til luftforsyning; R udstødningsporten er helt lukket.

  2.2 Normalt åben (NO) Type

  Gældende modeller: 3V120, 3V220, 3V320

     • Power-off Reset State: P-indløbet kommunikerer med en arbejdsport for kontinuerlig lufttilførsel; R udstødningsporten er lukket.

     • Tændt arbejdstilstand: P-indløbsporten er forseglet; En arbejdsport kommunikerer med R-port for trykaflastning og udstødning.

3. Serieklassifikations- og specifikationsparametre

  3.1 Direktevirkende serie (3V1 / 3V2) – Nultryksstart

  Kernefordel: Understøtter 0MPa nul-tryk opstart, ultrahurtig responshastighed (＜0,05s), stabil ydeevne til lavtryks- og vakuumarbejdsforhold.

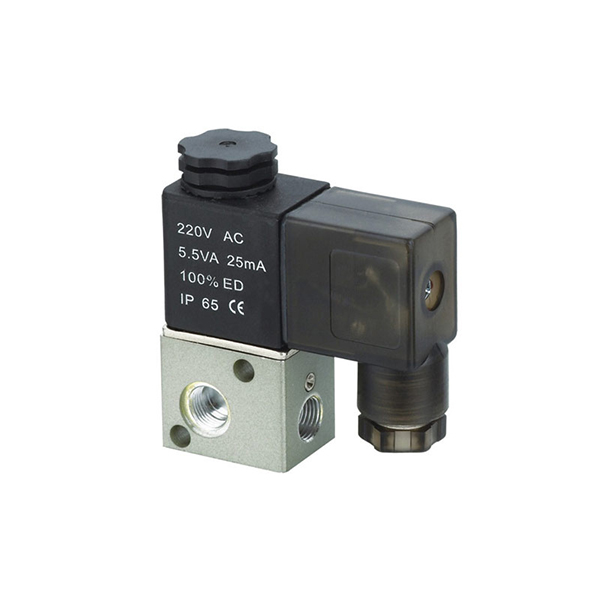

  • 3V1 Micro Series

￮ Portstørrelse: M5, G1/8 (06)

￮ Strømningsareal: 10,2 mm² (CV=0,6)

￮ Typisk model: 3V1-06, 3V1-M5

  • 3V2 mini-serie

￮ Portstørrelse: G1/8 (06), G1/4 (08)

￮ Strømningsareal: 17,0 mm² (CV=1,0)

  3.2 Pilotbetjent serie (3V100 / 3V200 / 3V300) – Stort flow

  Kernefordel: Stor flowkapacitet og lavt strømforbrug; kræver minimalt opstartstryk for stabil kobling, velegnet til standard trykpneumatiske kredsløb.

  • 3V100-serien: Portstørrelse M5, G1/8 (06)

  • 3V200 Universal Series

￮ Portstørrelse: G1/4 (08)

￮ Strømningsareal: 17,0 mm² (CV=1,0)

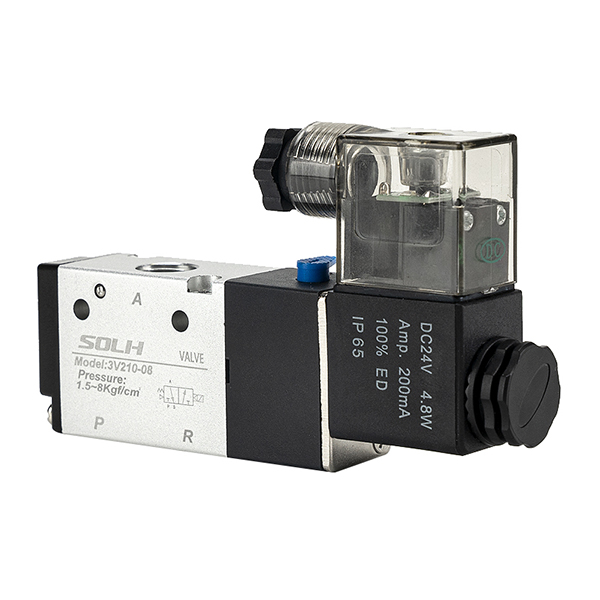

￮ Typisk model: 3V210-08

  • 3V300 Large Flow Series

￮ Portstørrelse: G3/8 (10)

￮ Strømningsareal: 28,0 mm² (CV=1,65)

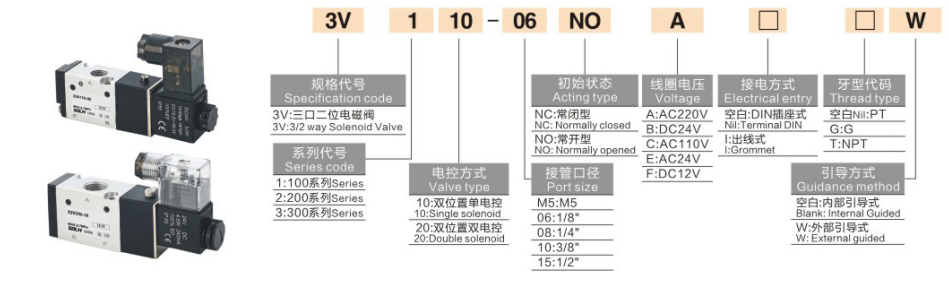

4. Komplet modelkodningsregler & ordreeksempler

  1. Kodningslogik: 3V [Seriekode] [Funktionskode] - [Portstørrelse] [Spændingskode] [ledningskode]

 2. Eksempler på standardordre

     • 3V210-08-B: 3/2-vejs, NC-type, G1/4-port, DC24V, DIN-stikforbindelse

     • 3V1-06-A: 3/2-vejs, NC-type, G1/8-port, AC220V

5. Tekniske kerneparametre

6. Kerneproduktfordele

     • Dedikeret 3/2-vejs design: Perfekt matchet med fjederretur enkeltvirkende cylindre, eksklusivt til fastspænding, donkraft og reset pneumatisk udførelse.

     • Dobbelte arbejdstilstande: Valgfri Normally Closed (power-off reset) og Normally Open (power-off working) typer for at tilpasse sig forskellig proceslogik.

     • Dual Drive Options: Direktevirkende type understøtter nultryksstart til vakuum/lavtryksscenarier; pilotdrevet type realiserer stort flow og laveffekt stabil drift.

     • Kompakt og holdbar: Mini integreret struktur, fremragende tætningsevne, lang levetid og smørefrit design.

     • Fleksibel elektrisk konfiguration: Flere spændingsspecifikationer (AC220V/110V/24V, DC24V/12V) og dobbelte ledningstilstande opfylder globale matchningskrav.

     • Høj kompatibilitet: Samme installationsstørrelse som 3A pneumatiske kontrolventiler og 3L håndtræksventiler, der understøtter direkte udskiftning og opgradering.

7. Typiske anvendelsesscenarier

     • Automatisk styring af enkeltvirkende cylindre (fastspænding, donkraft, fjeder-reset-mekanisme)

     • Omskiftning af vakuumgenerator og vakuumsugedysesystem (direktevirkende type understøtter undertrykskontrol)

     • Pneumatisk kredsløb on-off kontrol, udstyr sikkerhedslås, lille aktuator jog betjening

     • Direkte erstatning for 3A luftstyrede ventiler og 3L håndbetjente ventiler i standard pneumatiske systemer

Resumé af én sætning

     SOLH 3V-serien er en standard 3/2-vejs elektromagnetisk retningsventil med NC/NO dobbelte tilstande og direkte/pilot dobbelte drevstrukturer, professionelt anvendt til enkeltvirkende cylinderdrev og vakuumkredsløbsstyring, der fungerer som kernekontrolkomponenten til miniature pneumatiske automationssystemer.
