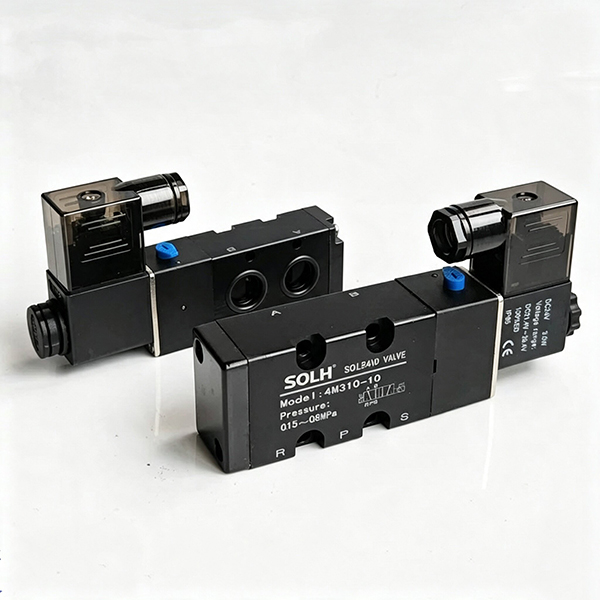

4M Series NAMUR Standard 5/2-vejs magnetventil | Actuator Mounted Plate Type Valve

Mærke: SOLH by Richge Technology

1. Produktoversigt

     SOLH 4M-serien er en professionelNAMUR standard 5/2-vejs plademagnetventil specielt designet til pneumatisk aktuator automatisk styring. Den overholder strengt de internationale NAMUR sidemonteringsstandarder med standard monteringshuller på ventilbunden. Ventilen kan lamineres direkte og installeres på siden af ​​pneumatiske kugleventiler og butterflyventilaktuatorer uden mellemliggende adapterluftrør. Eksklusivt brugt til ventilautomatiske kontrolkredsløb, matcher den fuldt ud Airtac 4M-seriens standarder og er strukturelt forskellig fra konventionelle 4V-rør-type magnetventiler.

  1.1 Kerneproduktspecifikationer

     • Funktionstilstand: 5/2-vejs (5-port 2-position)

     • Drive struktur: Intern pilotspoletype, smørefri drift

     • Montering Standard: NAMUR standard sidemontering (base integreret med P/A/B/R1/R2 luftkredsløb)

     • Mainstream modeller: 4M210-08, 4M210-06, 4M110-06

2. Komplet modelkodningsregler & komplet serieliste

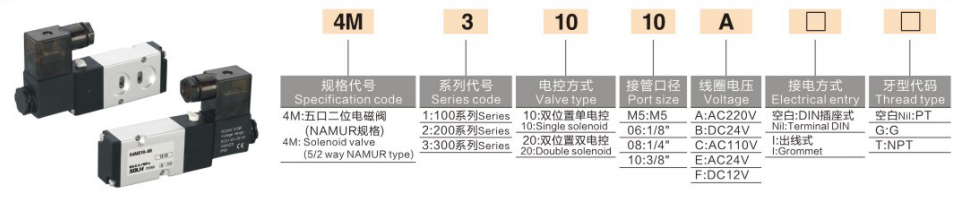

 1. Kodningslogik: 4M [Størrelseskode] [Kontrolkode] [Funktionskode] - [Porttråd]

  2. Modeleksempel

     4M210-08: 200 størrelse, enkelt elektrisk kontrol med fjeder nulstilling, PT1/4 udvendig gevind port

 3. Fuld serie Mainstream Model Specifikationsliste

3. Tekniske kerneparametre

4. NAMUR monteringskerne fordele & nøgleudvælgelsespunkter

     • Integreret NAMUR Base Air Port: Ventilens bund er indlejret med A/B luftporte. Efter montering med aktuatoren, kobler den automatisk til aktuatorens to luftindtagshuller. Der kræves ingen eksterne luftrør til A/B-porte; kun P-luftindtag og R1/R2-udstødningsporte behøver ekstern luftkildetilslutning, hvilket forenkler rørstrukturen og reducerer lækagepunkter.

     • Indbygget manuel teststang: Udstyret med en manuel debugging-knap på ventilsiden, der understøtter manuel ventilåbnings- og lukningstest efter strømafbrydelse, praktisk til installation på stedet, debugging og udstyrsvedligeholdelse.

     • Dual Control Mode Karakteristika: 4M×20 dobbelte elektriske styringsmodeller vedtager selvlåsende hukommelsesstruktur, der slukker for strømmen, for at opretholde den aktuelle ventilposition; 4M×10 enkelte elektriske kontrolmodeller nulstilles automatisk med fjederkraft efter strømafbrydelse, hvilket opfylder henholdsvis sikkerhedsnulstilling og positioneringskrav.

     • Kompatibel manifoldmontering: Deler den samme basespecifikation som 4V-serien (4M100M/200M/300M manifoldbase). Den understøtter centraliseret luftforsyning til flere ventiler via manifoldinstallation og kan også monteres direkte på en enkelt aktuator til uafhængig drift.

5. 4M NAMUR ventil vs 4V konventionel rørventil | Vejledning til valg af anti-fejl

6. Typiske matchende applikationer

     • Ventil automatisk kontrolsystem: 4M210-08 matchet med DA/SR pneumatisk aktuator + kugle-/sommerfugleventil, udbredt i petrokemiske, vandbehandlings- og rørledningsvæskeomskiftningsudstyr.

     • Valve Island integreret system: Adopter 4M200M multi-link manifold base for at realisere centraliseret luftforsyning og integreret installation af flere 4M serie magnetventiler til automatiserede rørledningsklynger.

     • Pipeline Piping Matching: Tilslut udvendige gevindporte med KQ2 lynkoblinger med udvendigt gevind lige fittings for hurtigt at docke med hovedluftkilderørledningen for stabil og lækagefri forbindelse.

Resumé af én sætning

     SOLH 4M-serien er en dedikeret NAMUR-standard pladetype 5/2-vejs magnetventil til pneumatiske aktuatorer, med slangeløs direkte montering, smørefri drift og IP65-beskyttelse, hvilket er den optimale understøttende kontrolkomponent til automatisk omskiftning af pneumatiske kugleventiler og butterflyventiler.
