4V serie 5/2 & 5/3 vejs pneumatisk magnetventil | Pilotbetjent retningskontrolventil

Mærke: SOLH by Richge Technology

1. Produktoversigt & kernestruktur

     SOLH 4V-serien er den mest universellepilotbetjent pneumatisk retningsreguleringsventil til industriel automatisering, afdækning5/2-vejs (5-port 2-position) og5/3-vejs (5-ports 3-position) konfigurationer. Specielt designet til teleskopisk bevægelse, mellemstop og trykholdende kontrol af dobbeltvirkende cylindre, den har en spolestruktur og internt pilotdrev. Som en standard elektronisk pneumatisk kontrolkomponent er den almindeligt anvendt i automatiseret maskineri, pakkeudstyr, forarbejdningsjigs og pneumatiske transmissionssystemer med stabil ydeevne og alsidige funktioner.

  1.1 Five-Port Standard Interface Definition

     • P Port: Hovedluftindtag, tilsluttet luftforsyningskilden

     • A/B arbejdshavne: Udgangsporte, forbundet til to kamre af dobbeltvirkende cylindre for at styre ud- og tilbagetrækning

     • R/S udstødningsporte: Trykaflastende udstødningsporte, normalt udstyret med lyddæmpere for støjreduktion og jævn ventilation

  1.2 Strukturelle kerneegenskaber

     • Ventilkernestruktur: Højpræcisions glidesøjlespoledesign, lav friktion og følsom kobling

     • Køretilstand: Internt pilotdrev, lavt strømforbrug og stabil reverseringsydelse

     • Gældende objekt: Fuld-range matching til dobbeltvirkende pneumatiske cylindre

2. 5/2-vejs ventil – grundlæggende vendekontrol

     5/2-vejs strukturen er den almindelige basismodel i 4V-serien, opdelt i enkelt elektrisk styring og dobbelt elektrisk styring, der tilpasser sig forskellige pneumatiske logik- og sikkerhedskontrolkrav.

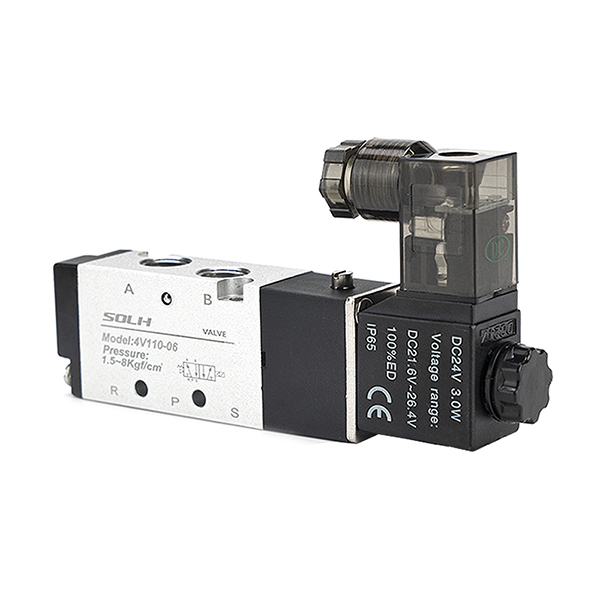

  2.1 Enkelt elektrisk kontrol (4V110/210/310/410)

     • Arbejdsprincip: Udstyret med én elektromagnetisk spole og resetfjeder. Ventilen vender om, når den tændes og nulstilles automatisk af fjederkraft, når den er slukket.

     • Kerneegenskaber: Power-off reset design med fejlsikker ydeevne, enkel struktur og omkostningseffektiv.

     • Typiske applikationer: Almindelig cylinder frem- og tilbagegående bevægelse, nødstop nulstillingsmekanisme, simpelt spænde- og positioneringsudstyr.

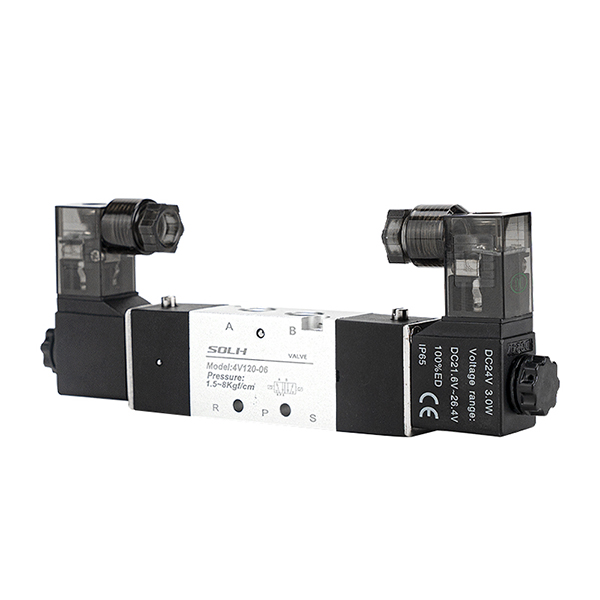

  2.2 Dobbelt elektrisk kontrol (4V120/220/320/420)

     • Arbejdsprincip: Dobbelt spoler til alternativ styring uden resetfjeder. Ventilen bibeholder sin nuværende position efter strømafbrydelse medhukommelsesbevarende funktion.

     • Kerneegenskaber: Høj positioneringsnøjagtighed, energibesparelse (strømforbrug kun ved bakning), stabil slukningsposition.

     • Typiske applikationer: Præcis stationspositionering, mellemliggende slagstop, langsigtet trykholding og fastlåsningsscenarier.

3. 5/3-vejs ventil – Mellempositions præcisionskontrol

     5/3-vejs tre-positionsstrukturen tilføjer en mellemliggende neutral tilstand på basis af to-positions reversering og realiserer tre centrale mellemfunktioner for at imødekomme avancerede pneumatiske kontrolkrav (anvendelige modeller: 4V130/230/330/430).

  3.1 Lukket center (C-type)

     Fungere: Alle porte helt lukket i mellemposition. Realiserer cylinderlåsning og trykhold, understøttende affjedringsstop og anti-faldsbeskyttelse.

     Scenarie: Jiglåsning, lodret cylinder anti-fald, mellemstilling fast stop.

  3.2 Udstødningscenter (E-type)

     Fungere: A/B arbejdsporte kommunikerer med udstødningsporte i mellemposition. Systemet udløser tryk, og cylinderen flyder frit.

     Scenarie: Udstyrssikkerhedstrykaflastning, manuel træk og fejlretning, mekanisk nulstillingsbeskyttelse.

  3.3 Trykcenter (P-type)

     Fungere: P luftindtag kommunikerer med begge A/B-porte i mellemposition, hvilket konverterer dobbeltvirkende cylinder til enkeltvirkende udgang.

     Scenarie: Synkron fastspænding, bidirektionel trykvedligeholdelse, speciel kraftbalancekontrol.

4. Modelkodningsregler & almindelige specifikationer

  1. Kodningslogik: 4V [Størrelseskode] [Kontrol/mellemfunktionskode] - [Portstørrelse]

  2. Typiske almindelige modeller

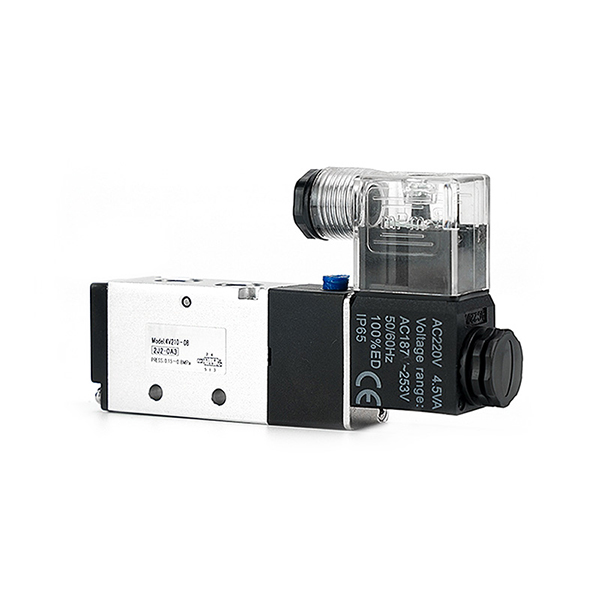

     • 4V210-08: G1/4-port, enkelt elektrisk kontrol, 5/2-vejs (mest universel standardmodel)

     • 4V220-08: G1/4 port, dobbelt elektrisk kontrol, 5/2 vejs (power-off memory positionering)

     • 4V230C-08: G1/4 port, 5/3-vejs lukket center (cylinderlåsning og trykhold)

     • 4V310-10: G3/8-port, enkelt elektrisk kontrol, 5/2-vejs (hovedkredsløbsstyring med stort flow)

5. Tekniske kerneparametre

6. Retningslinjer for professionel udvælgelse

  6.1 5/2-vejs to-positionsvalg

     • Enkelt elektrisk styring: Prioritet for konventionel frem- og tilbagegående bevægelse og sikkerhedsnulstillingsscenarier, med automatisk sluk-retur og fejlsikker drift.

     • Dobbelt elektrisk kontrol: Prioritet for positioneringsstationer, mellemstop og langtidsholdingsscenarier, med hukommelse til slukning og nøjagtig positionering.

  6.2 5/3-vejs trepositionsvalg

     • Type C (Lukket Center): Til cylindermellemlåsning, ophængsfastholdelse og faldsikring.

     • Type E (udstødningscenter): Til sikkerhedsscenarier for udstyrssikkerhed, trykaflastning, frit flydende og manuel fejlfinding.

     • Type P (trykcenter): Til synkron fastspænding, tovejs trykstabilisering og speciel pneumatisk balancestyring.

Resumé af én sætning

     SOLH 4V-serien dækker 5/2 & 5/3-vejs pilotbetjente pneumatiske ventiler med enkelt/dobbelt elektrisk styring og tre mellemfunktioner, hvilket er den foretrukne standardkomponent til industriel pneumatisk reversering, positionering, trykholding og sikkerhedsstyring af dobbeltvirkende cylindre.
