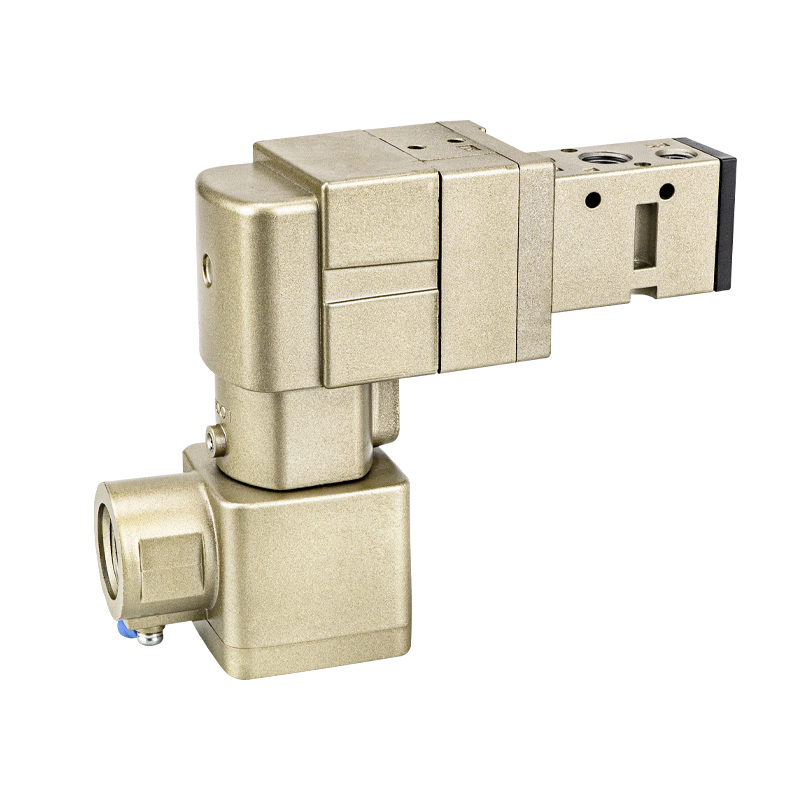

50-VFE / 50-VPE serie Pilotdrevne eksplosionssikre magnetventiler

Mærke:SOLH fra Richge Technology

 I. Produktoversigt

     SOLH 50-serien er en flammesikker pilotbetjent eksplosionssikker magnetventilproduktlinje opdelt i to kernemodeller:

     --50-VFE: 5/2-vejs flammesikker magnetventil

     --50-VPE: 3/2-vejs flammesikker magnetventil

     Hele serien er certificeret med Ex d Ⅱ BT4 flammesikker certificering, obligatorisk Kina Ex-CCC eksplosionssikker certificering og international TIIS eksplosionssikker godkendelse med IPX6 vandtæt og støvtæt rating. Den er velegnet til Zone 1 & Zone 2 brændbare og eksplosive gasmiljøer, inklusive belægning, lithiumbatteri, kemikalier, blæk, støvemballage og olie- og gasunderstøttende udstyr.

     Alle spoler deler ensartet 3,5 W strømforbrug, smørefrit design og understøtter to installationsformer: individuel gevindmontering og multi-station manifoldventilø.

Kerneforskel mellem to modeller

     --50-VFE: Til tovejsdrift af dobbeltvirkende cylindre

     --50-VPE: Kompatibel med vakuumundertryk og enkeltvirkende cylinderkredsløb

     Det eksplosionssikre hus og spoler er fuldstændigt udskiftelige mellem de to modeller, mens ventilluftpassager og manifoldbaser er fuldstændigt ikke-udskiftelige.

2. Universelle eksplosionssikre standardspecifikationer (gælder for begge modeller)

2.1: Eksplosionssikkerhedsparametre

     --Eksplosionsmærke: Ex d Ⅱ BT4 Gb (Maks. overfladetemperatur T4: 135℃); valgfri lavtemperatur T5 / T6 versioner

     --Beskyttelsesklasse: IPX6, modstandsdygtig over for vandstrålestænk, stabil i fugtige og støvede værkstedsmiljøer

     --Certificeringer: Kina obligatorisk Ex-CCC, japansk TIIS, IEC international eksplosionssikker standard, RoHS miljøoverholdelse

     -- Farlige zoner: Gaseksplosion Zone 1, Zone 2; kompatibel med ethylen, propylen, maling opløsningsmidler og brændbart støv arbejdsmiljøer

     -- Ledningsmuligheder: T-type metal flammesikker kabelforskruning, L-type flammesikker fatning ledningsbokse for at forhindre elektrisk gnistlækage

     --Spolespændinger: DC24V / DC12V, AC220V / AC110V; konstant 3,5W spoleeffekt, lav varmeudvikling for eksplosionssikkerhed

2.2 Generelle mekaniske parametre

     --Arbejdsmedium: Tør ren trykluft, inert gas; vakuumdrift kun tilgængelig for 50-VPE

     --Smøring: Smørefri, matchet med AFC oliefri luftkombienhed; AC/BC olietåge triple enheder er forbudt til vakuumkredsløb

     --Manuel tilsidesættelse: Push-type manuel stift, låsbar/ikke-låsbar valgfri til kredsløbstest under sluk-status

     --Installation: Ventilen kan monteres i enhver vinkel uden tyngdekraftbegrænsning

     --Max switching frekvens: 1Hz cyklus; Responstid ≤45ms (testet under 0,5 MPa standard luftforsyning)

     --Driftstemperatur: T4 version: -10 ℃ ~ +50 ℃; T6 lavtemperaturversion: -10℃ ~ +40℃ (ingen intern ising tilladt)

3.  50-VFE-serien 5-port eksplosionssikker magnetventil (50-VFE3000 / 5000-serien)

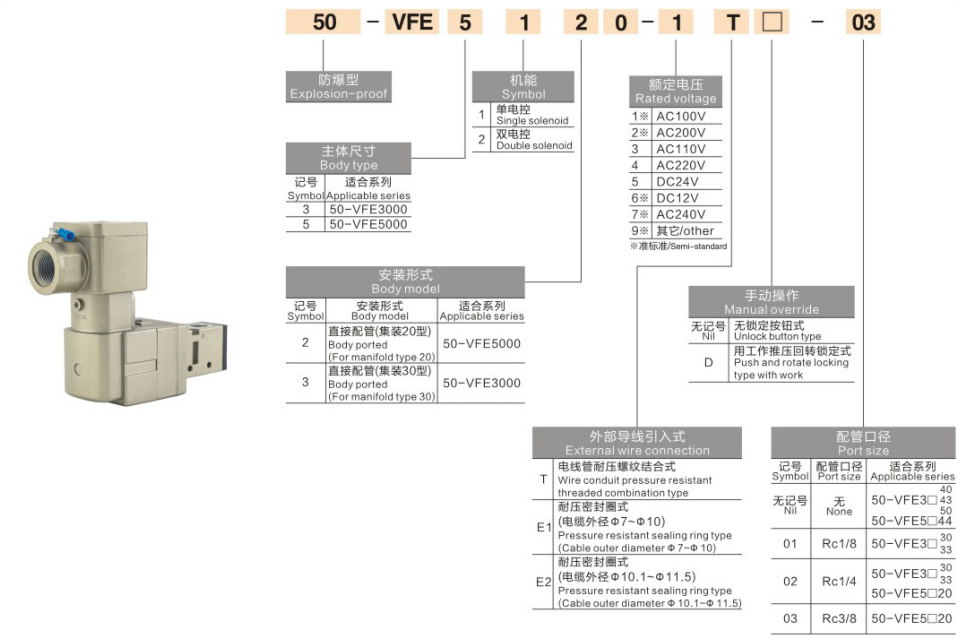

3.1 Modelkodedefinition (eksempel: 50-VFE51201T)

     --50: Flammesikret seriekode

     --VFE: 5/2-vejs elastisk tætning pilotspoleventil

     --5: 5000 høj flow specifikation

     --1: Enkelt magnetfjeder retur

     --2: Gevind direkte montering

     --0: Standardkonfiguration

     --1: G1/4 port gevind

     --T: Brandsikker kabelforskruning af metal

Model Underspecifikationer

     --50-VFE3000:Kompakt lavt flow, effektivt snitareal 18mm², Cv=1.0, G1/8 port

     --50-VFE5000:Mainstream standard flow, effektivt snitareal 45mm², Cv=2,5, G1/4 mainstream port

3.2 Struktur og luftkredsløbslogik (5/2-vejs)

    --Portdefinition:P-forsyningsindgang, A-udgang, B-udgang, R1/R2 to uafhængige udstødningsporte; hovedventil + pilotventil centraliseret udstødning, der kræves ingen separat pilotudstødningsrør for at forenkle ledningslayout

     --Spolestruktur:Pilot spole elastisk tætning; minimum 0,15 MPa trykforskel påkrævet for at drive spolen, kan ikke skifte under vakuum under tryk

Funktionelle tilstande

    --Syngele solenoide (suffiks 1):Energiført → P→A, B→R2; power off fjeder nulstilling → P→B, A→R1, envejs cylinder nulstilling

    --Dobbelt solenoide (suffiks 2):Låsende hukommelsesfunktion, bevarer ventilpositionen efter strømafbrydelse, ideel til langvarige trykholdende klemstationer

3.3 Matchende installationstilbehør

     --Gevind montering:Direkte G1/8, G1/4 gevindforbindelse, kompatibel med KQ2 push-in fittings og PU/PA pneumatisk slange

     --Manifold ventil ø:Dedikeret 5-ports manifoldbase 50-VV5FE3 (til 3000-serien) / 50-VV5FE5 (til 5000-serien), understøtter op til 10 stationer centraliseret luftforsyning; manifold luftkanaler passer kun til VFE ventiler, blandet samling med VPE 3-ports ventiler er forbudt

3.4 Typiske anvendelser (kun for dobbeltvirkende cylinderkredsløb)

     --Dobbeltvirkende transfer, prop, stempling af klemmecylindre på eksplosionssikre produktionslinjer

     --NAMUR pneumatisk kugleventil / butterfly ventil aktuator koblingskontrol til kemiske rørledninger

     --Centraliseret ventilø-automatisering til belægnings- og lithiumbatteristøvværksteder

     --Alle eksplosionssikre pneumatiske systemer, der kræver tovejs cylinder forlængelse og tilbagetrækning

3.5 Begrænsningsnote

     Vakuumkredsløb er strengt forbudt. Uden tilstrækkelig trykforskel under negativt tryk kan spolen ikke flytte sig, hvilket fører til sugekoptab og cylinderfejl. Kun kompatibel med standard 0,2~0,9MPa positiv luftforsyning.

4. 50-VPE-serien 3-ports eksplosionssikker magnetventil (50-VPE500 / 700-serien)

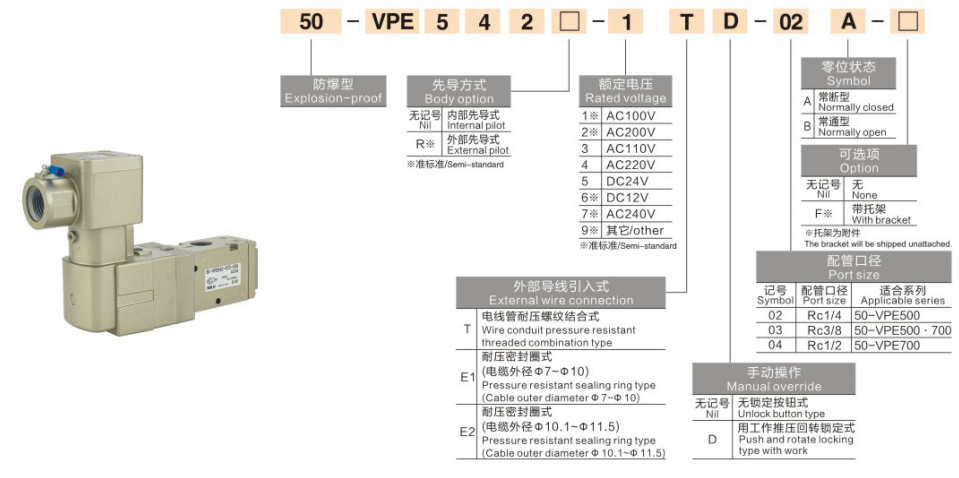

4.1 Modelkodedefinition (eksempel: 50-VPE54201T)

     --50: Flammesikret seriekode

     --VPE: 3/2-vejs elastisk tætningspilotventil

     --542: VP500 specifikation, gevind normalt lukket NC

     --0: Standardkonfiguration

     --1: G1/4 port gevind

     --T: Brandsikker kabelforskruning af metal

Model Underspecifikationer

     --50-VPE500: Standard flow, effektivt snitareal 41,4 mm², Cv=2,3, til konventionel vakuumhåndtering

     --50-VPE700: Højt flow, effektivt snitareal 72mm², Cv=4.0, til vakuumtransport af store ark og flere huller i karton

4.2 Struktur & luftkredsløbslogik (3/2 normalt lukket NC, NO cabriolet)

     --Port Definition: P forsyningsindgang, A udgang, R enkelt udstødning; uafhængig pilotudstødningsport PE. I højstøveksplosionssikre zoner kan eksterne rørledninger lede udstødningsgassen til sikre områder

     --Spolestruktur: Pilot-hårdforseglet tallerkentype, nul differenstrykstart, stabil drift under fuldt vakuum ned til -101,2 kPa, dedikeret flammesikker ventil til vakuumkredsløb

NC arbejdslogik (NO-funktion omskiftelig)

     -- Strømforsyning: P tilsluttet A for lufttilførsel, R lukket; vakuumgenerator producerer undertryk, enkeltvirkende cylinder strækker sig

     --Sluk: P afbrydes, A kobles automatisk til R for trykaflastning; sugekop øjeblikkeligt vakuumbrud, enkeltvirkende cylinderfjeder trækkes automatisk tilbage. Arbejdsemner frigives, når eksplosionssikkert udstyr lukkes ned for at forbedre driftssikkerheden

4.3 Matchende installationstilbehør

     --Direkte gevindmontering: M5, G1/8, G1/4 gevindporte, direkte installeret opstrøms for vakuumgeneratorer

     --Dedikeret vakuummanifoldø: 3-ports eksklusiv base 50-VV3PE med uafhængige luftkanaler, kan ikke blandes sammen med 5-ports VFE-ventiler

4.4 Kernefordele (kun kompatibel flammesikker ventil til vakuumeksplosionssikre kredsløb)

     --Nul differenstryk opstart, kompatibel med både vakuum undertryk og standard positivt tryk arbejdsforhold

     --Automatisk trykaflastning ved strømtab; arbejdsemner frigives, når eksplosionssikkert udstyr stopper for at undgå klemskade eller faldfare

     --Ultra-lav lækage tallerkentætning, ingen sugedæmpning under langvarig vakuumadsorption

4.5 Typiske anvendelser

     --Eksplosionssikker vakuumhåndtering: ZU/ZB vakuumgenerator + ZPT buffersugekop til lithiumbatteri, belægning og eksplosionssikker materialeopsamling

     --Enkeltvirkende fjederreturcylindre til løft, fastspænding og udstødning enkel værktøj

     --Negativ trykadsorptionsoverførsel af film, kartoner og glasplader i brandfarlige og eksplosive værksteder

     --Afskærings- og vedligeholdelsestrykaflastningskredsløb for grenluftforsyning til eksplosionssikkert udstyr

5. Sammenligningstabel: 50-VFE VS 50-VPE

6. Standard eksplosionssikker komplet pneumatisk kredsløbstilpasning

     --Kredsløb1: Eksplosionssikker vakuumhåndtering (50-VPE54201T):  Oliefri eksplosionssikker luftkombination AFC2000 → 50-VPE54201T → PU6 slange → ZU lige vakuumgenerator + ZPT buffer sugekop

    --Kreds 2: Eksplosionssikker dobbeltcylinderoverførsel (50-VFE51201T):  Eksplosionssikker luft tredobbelt enhed AC2000 → 50-VFE51201T 5-ports ventilø → PU8 slange → SC/SDA dobbeltvirkende eksplosionssikker cylinder

    --Kreds 3: Eksplosionssikker enkeltvirkende klemmejig:  Eksplosionssikker trykregulator AR → 50-VPE500 → PU4 mikrorør → MAL mini enkeltvirkende cylinder

7. Specifikationer for valg og eksplosionssikker sikkerhedsdrift

    --Vakuumkredsløb må kun anvende 50-VPE:  Spolestrukturen af ​​50-VFE kan ikke skifte uden trykforskel; brug af det til vakuumkredsløb fører til fuldstændig fejl og sikkerhedsrisici for arbejdsemnefald. AC/BC triple enheder med olietågegeneratorer er strengt forbudt til vakuumsystemer, da olieforurening vil blokere VPE-tallerkenen og forårsage lækage.

    --Dobbeltvirkende cylindre skal anvende 50-VFE 5-ports ventil:  3-ports VPE giver kun enkelt luftudgang og kan ikke realisere cylinderforlængelse og tovejsbevægelse tilbage; den kan ikke erstatte 5-ports ventiler.

     --Blandet samling af manifoldbaser er forbudt:  5-ports VFE-base og 3-ports VPE-base har uafhængige luftkanalåbninger. Krydsinstallation vil forårsage luftlækage i fuld kredsløb og fejlfunktion af udstyret.

    --Maobligatoriske eksplosionssikre ledningsregler:  Originale fabriks T-type metal flammesikre kabelforskruninger skal bruges med tæt forseglede kabler; ingen synlige metalkontakter inde i ledningsbokse. Uautoriseret udskiftning med almindelige plastikstikdåser er forbudt. Hvis pilot PE-udstødningsporten har brug for ekstern dræning, skal rørledninger føre udstødningsgassen til udpegede eksplosionssikre sikre zoner for at undgå ophobning af brændbar gas.

    --Luftforsyning front-end filtreringskrav:  AF/AFC luftfilter (5μm præcision) skal installeres opstrøms for eksplosionssikre ventiler. Støv og vanddamp, der kommer ind i ventilhuset, vil forårsage spolestop, hvilket kan udløse forbrændings- og eksplosionsfare under eksplosionssikre arbejdsforhold.

     --Vedligeholdelses- og eftersynsregler:  Luk opstrøms HSV manuel kugleventil og udstødningsrestrørledningstryk før demontering til vedligeholdelse. Demontering af eksplosionssikkert hus under spænding eller tryk er forbudt; beskadigede flammesikre, parringsoverflader vil annullere alle eksplosionssikre certificeringer.

8. Industrielle anvendelsesområder

     Eksplosionssikker belægning og samlebånd med lithiumbatterier, automatisering af malingssprøjtning, automatisk styring af kemiske rørledningsventiler, støvværksteder for blæktryk, fødevareeksplosionssikre emballageproduktionslinjer, olie- og gasunderstøttende pneumatiske aktuatorer, farmaceutisk rent eksplosionssikkert udstyr, eksplosionssikre manipulatorer til sortering af støvmaterialer.

Resumé af én sætning

     SOLH 50-seriens flammesikre pilotmagnetventiler opdelt i 50-VFE 5-ports spoletype til dobbeltvirkende cylindre og 50-VPE 3-ports tallerkentype til vakuum- og enkeltvirkende cylindre, certificeret Ex d II BT4 / CCC / TIIS med IPX6-klassificering, fungerer som certificeret sikker 1-zone 1 eksplosiv løsning til eksplosiv flamme- og Zone2-løsning. industrielle produktionslinjer.
