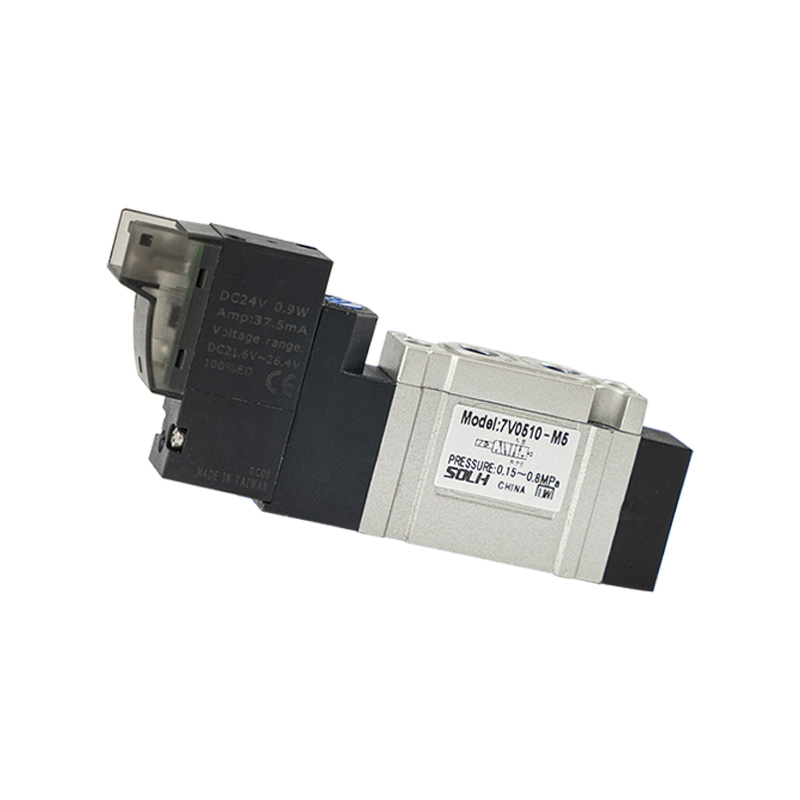

7V Series Compact Pilot-betjent 5/2 & 5/3 magnetventil

Mærke:SOLH fra Richge Technology

Produktpositionering

     SOLH 7V-serien er en kompakt pilotbetjent retningsbestemt magnetventil, der dækker 5/2-vejs og 5/3-vejs funktioner, specielt designet til almindelige standard pneumatiske kredsløb. Ved at anvende intern centraliseret udstødningsstruktur med optimeret flowkanal, leverer den bemærkelsesværdig stor flowkapacitet, hurtig koblingsreaktion og lavt strømforbrug. Den kan bruges selvstændigt eller samlet i manifoldventilbanker til centraliseret kontrol af flere cylindre.

Kernestruktur og funktionel klassifikation

 1. Port & Position Funktionsdefinition：

   1,1  5/2-vejs magnetventil：1 indløb P, 2 arbejdsporte A/B, 2 udstødningsporte R/S

     -- 10 suffiks: Enkelt spole enkelt solenoid fjeder retur

     -- 20 suffiks: Dobbelt spole dobbelt solenoide låsetype

   1,2 5/3-vejs dobbeltspole magnetventil (3 centrale kernefunktioner)

     -- 30C Center Lukket: Alle porte er fuldstændigt forseglede i midterpositionen for at låse cylindertryk til fastspænding

     -- 30E Center udstødning: A & B forbundet til udstødning R/S for at frigive resterende tryk sikkert

     -- 30P Centertrykforsyning: P forbundet til både A og B, begge sider af cylinderen opretholder lufttrykket

  2. Drive & strukturel funktion

     -- Drevtype: Pilotdrevet design, lavt starttryk, ultrahurtig respons og stor flowoutput

     -- Intern centraliseret udstødning: Pilotluft udsuges ensartet via hovedudstødningsporte R/S, rene og ryddelige rør uden spredt pilotudstødning

Seriestørrelse og flowparametertabel

Universal generelle tekniske specifikationer

     -- Driftstrykområde: 0,15 ~ 0,8 MPa

     -- Bevis testtryk: 1,2 MPa

    -- Driftstemperatur: -20 ℃ ~ +70 ℃ (ingen isdannelse i lufttilførslen)

     -- Skiftende responstid: ≤50 ms

     -- Maks. driftsfrekvens: 5 Hz

     -- Spolens strømforbrug: DC = 0,7W; AC = 1,1VA

     -- Standard spændingsmuligheder

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Beskyttelsesgrad: IP40 støvbestandig

     -- Ventilhusmateriale: Trykstøbt aluminiumslegering

Komplet modelnavneregel

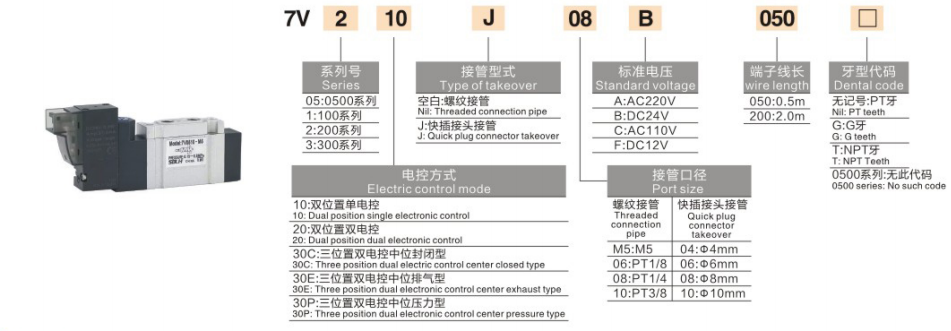

  1. Eksempelmodel: 7V210J08B050

     -- 7V: Seriekode for pilotbetjent 5/2 & 5/3 kompakt magnetventil

     -- 2: Størrelseskode (2 = 7V200-serien, 1/4" port)

     -- 10 / 20 / 30C/30E/30P: Kredsløbsfunktion

        10=5/2 enkelt spole; 20=5/2 dobbelt spole; 30 serie = 5/3 tre-position

     -- J: Portforbindelsesformular; J = push-in hurtig montering, blank = standard gevindport

     -- 08: Portstørrelseskode (08 = 1/4")

     -- B: Spolespændingskode (B=DC24V, A=AC220V)

     -- 050: Kabellængdekode (050 = 0,5 meter kabel)

Almindelige standardreferencemodeller

  1. 5/2 to-positions serie

     -- Enkelt spiralfjeder retur: 7V110-06 (1/8", DC24V)

     -- Dobbelt spolelås: 7V220-08 (1/4", AC220V)

  2. 5/3-serie med tre positioner

     -- Center lukket trykhold: 7V130C-06

     -- Center udstødningstrykudløsning: 7V230E-08

     -- Centreret dobbeltport under tryk: 7V330P-10

Kerneproduktfordele

  1. Forbedret høj flow ydeevne

     -- Optimeret intern strømline løber design, flow kapacitet øget med omkring 30% sammenlignet med traditionelle 4V serie magnetventiler, opnår hurtigere cylinder forlængelse og tilbagetrækning hastighed.

  2. Fleksibel installation i flere retninger og muligheder for to porte

     - Understøtter vandret og lodret montering; to forbindelsestilstande: standard gevindport eller hurtig push-in fitting for hurtig slangesamling.

  3. Manifold integreret modulært design

     -- Kompatibel med multi-station manifoldventilbase, flere ventiler stablet sammen for at spare skabsinstallation og forenkle hovedluftrørslayout.

  4. Ultra-lav strømspole

     -- Lavwatts spoledesign reducerer varmeudviklingen, velegnet til langsigtede kontinuerlige arbejdsforhold med strøm med lavere energiforbrug.

  5. Ultralang levetid

     - Præcisions intern spole og tætningsstruktur, stabil ydeevne op til millioner af skiftecyklusser med minimal vedligeholdelse.

Resumé af én sætning

     SOLH 7V kompakt pilotbetjent magnetventil dækker hele 5/2 enkelt/dobbelt spole og 5/3 tre centerfunktionsvarianter med M5~3/8" komplette portstørrelser, med 30% højere flow end konventionel 4V-serie, lavt strømforbrug og manifold stabelbart design som universel retningskontrolventil til alle standard kredsløbsautomatiserede pne.
