Kompakt overtryksventil i AP100-serien

Mærke:SOLH by Richge Technology (睿其格科技)

Produktpositionering

     AP100-serien er en direkte virkende fjederkompakt aflastningsventil til miniature pneumatiske kredsløb. Den udleder automatisk overskydende luft for at stabilisere systemtrykket, når trykket overstiger den forudindstillede værdi. Med ministørrelse og nem trykjustering fungerer den som overtryksbeskyttelse og øvre grænsetrykkontrolkomponent til kompakt pneumatisk udstyr.

Struktur og arbejdsprincip

     --Struktur: Direktevirkende fjederreturaflastningsdesign uden pilotkontrol

     --Arbejdslogik Lukket tilstand: Systemtryk lavere end indstillet værdi Åben tilstand: Systemtryk når eller overstiger indstillet værdi, luftudblæsning til omgivelsestilstand Nulstillingstilstand: Ventil lukker igen, når trykket falder under forudindstillet tærskel

     --Simpel mekanisk samling sammensat af justeringsknap, fjeder og spole

     --Påmindelse: Ikke certificeret som JIS standard sikkerhedsventil, kun til trykregulering og kredsløbsovertrykskontrol

Nøglefunktioner

1. Ultrakompakt letvægts enkelt enhed

     Samlet mål 69×40 mm, nettovægt kun 0,12 kg. Uafhængigt enkeltkropsdesign understøtter direkte installation, perfekt egnet til smalle og indlejrede udstyrslayouts.

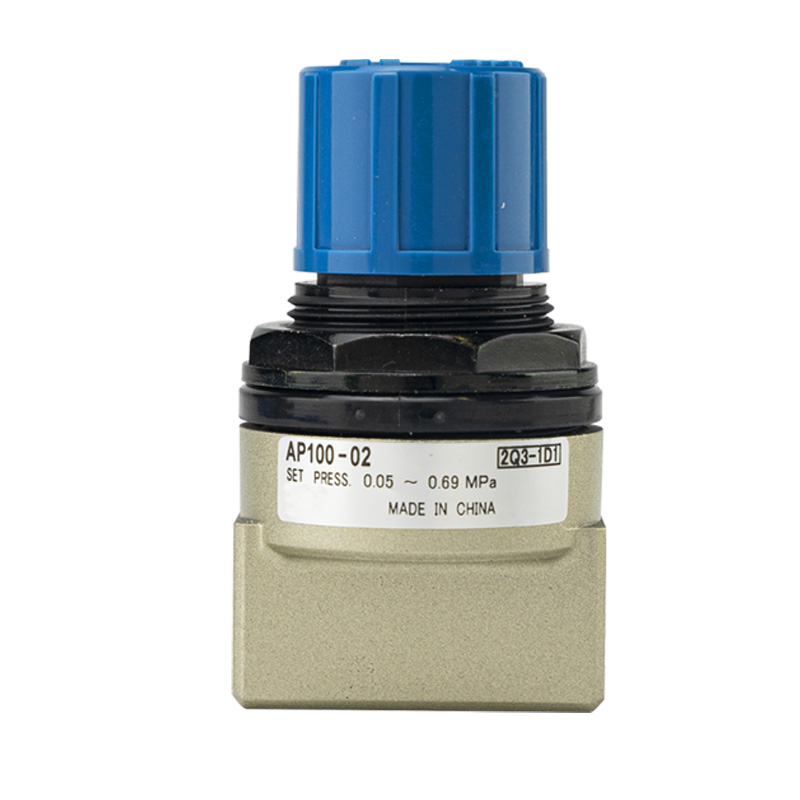

2. Låsbar værktøjsfri justeringsknap

     Blå topknop realiserer direkte trykindstilling uden ekstra værktøj. Låsestruktur forhindrer utilsigtet trykskift forårsaget af vibrationer eller fejlfunktion for stabil langtidsdrift.

3. Dobbelt justerbare trykområder og høj reliefflow

     Standardmodel justerbart område: 0,05–0,69 MPa Lavtryk X201 version: 0,02–0,2 MPa Maksimalt tilladt arbejdstryk rammer 1,0 MPa; stor intern flowkanal sikrer hurtig trykudløsning.

4. Diversificerede gevindmuligheder og fleksibel montering

     Tilgængelige portstørrelser: 1/8"(01), 1/4"(02) Gevindstandarder, der kan tilpasses: Rc, NPT, G gevind To installationsmåder: direkte gevindmontering eller beslagsfiksering Klar IN/OUT-mærkning sikrer ensrettet luftstrømsinstallation.

5. Korrosionsbestandig og stabil Lang levetid

     Ventilhus i trykstøbt aluminiumslegering med bred temperaturtolerance fra -5℃ til +60℃. Designet til tør trykluft, smørefri drift sænker vedligeholdelsesomkostningerne.

Tabel med tekniske specifikationer

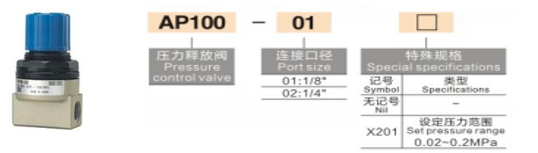

Modelkodedefinition

Eksempel: AP100-02-B-N

     --AP100: Produktbaseserie

     --01 / 02: Tilsvarende portdimension

     --B: Udstyret med monteringsbeslag; blank = uden beslag

     --N: NPT gevind; blank = standard Rc gevind; F = G tråd

     --Suffiks X201: Lavtryksjusteringsversion

Typiske anvendelsesscenarier

     Cylinderbuffer og endeposition stødabsorbering Overtryksbeskyttelse til nedstrøms trykregulatorer Kompakte jigs og lille automatiseringsudstyr til 3C, elektroniske og medicinske industrier. Øvre trykgrænselåsning for generelle pneumatiske luftkredsløb Laboratorietest og eksperimentelle rørledninger, der kræver konstant tryk øvre grænse.

Resumé af én sætning

     AP100 uafhængig kompakt aflastningsventil integrerer låsbar knapjustering, 0,05–0,69 MPa justerbar rækkevidde og direkte monteringsstruktur, som er den optimale løsning til øvre trykgrænsekontrol af miniature pneumatiske systemer.
