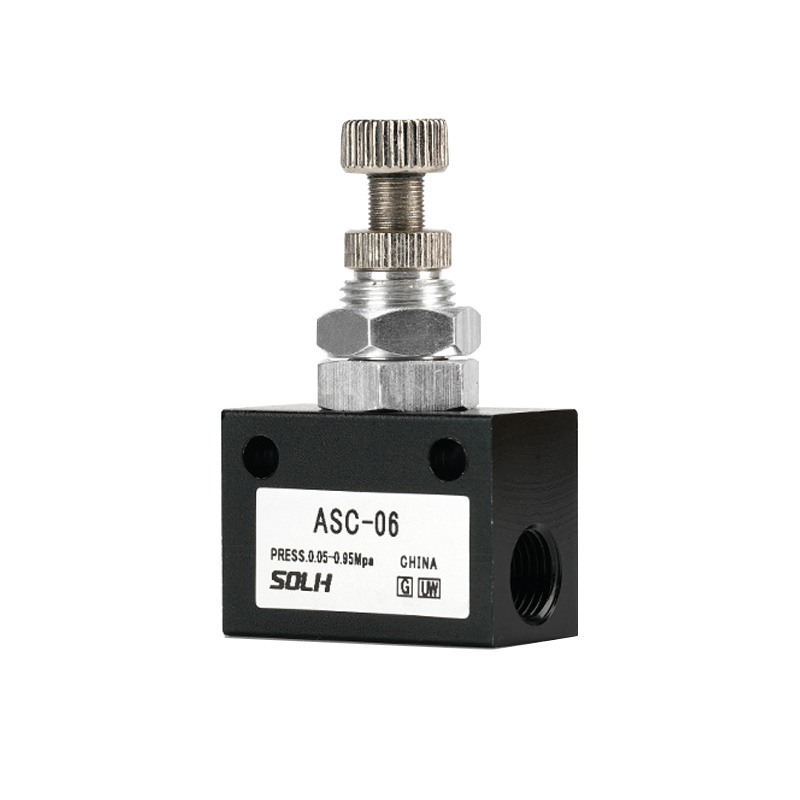

ASC serien envejs drosselventil | In-line pneumatisk hastighedsreguleringsventil af aluminiumslegering

Mærke: SOLH by Richge Technology | Universal AirTAC standard pneumatisk flowreguleringsventil

1. Produktoversigt

     SOLH ASC-serien er enomkostningseffektiv aluminiumslegering in-line envejs drosselventil bredt udbredt på det kinesiske pneumatiske marked. Den har de samme pneumatiske kernefunktioner som AS-serien, men har en mere holdbar, gevindskåren in-line installationsstruktur med en firkantet krop i aluminium. Den er designet til standard cylinderhastighedsregulering og realiserer frit fremadrettet luftindtag og præcis udstødningsgasregulering. Med kompakt struktur, stabil justering og universelle gevindspecifikationer er det den almindelige økonomiske hastighedskontrolløsning til generelle automatiserede pneumatiske kredsløb.

2. Kernearbejdsfunktion (udstødningsreguleringsprincip)

     ASC-ventilen følger standardenudstødningsgasreguleringslogik, den mest pålidelige metode til pneumatisk cylinderhastighedsregulering:

     • Forlæns luftindtag (cylinderforlænger): Den indbyggede kontraventil åbner helt, hvilket muliggør næsten uhindret lige-gennem luftstrøm med nul flowtab, hvilket sikrer hurtig og jævn cylinderhandling.

     • Omvendt udstødning (cylindertilbagetrækning): Kontraventilen lukker automatisk. Udstødningsluften passerer gennem præcisionsnåleventilen til justerbar drosling, der realiserer nøjagtig cylindertilbagetrækningshastighedskontrol.

      •Kerneapplikation: Juster udskydnings- eller tilbagetrækningshastigheden af ​​dobbeltvirkende cylindre nøjagtigt; drosling på udstødningssiden er den mest almindeligt anvendte og stabile pneumatiske hastighedsreguleringsmetode i industrielle scenarier.

3. Modelkodningsregler & trådspecifikation

     Kodningsformat: ASC[Størrelsesserie]-[Trådkaliber]+[Trådsuffiks]

  3.1 Definition af størrelse og kaliber

     • 100-serien: 06 = G1/8 (PT1/8)

     • 200-serien: 08 = G1/4 (PT1/4) | Den mest universelle mainstream-model

     • 300-serien: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Trådtypesuffiks

     • Tom: Standard PT konisk gevind (standard)

     • G: Britisk standard G parallel gevind

     • T: NPT amerikansk standard konisk gevind

4. Fuld serie standardspecifikationer og flowparametre

5. Tekniske kerneparametre

6. Strukturelle funktioner & installationsvejledning

     • Integreret firkantet aluminiumslegering: Kompakt og let struktur med høj strukturel styrke, ikke let at deformere. Vedtager fuldt gevind in-line design uden indbyggede push-fit samlinger, der kræver separate rørfittings til slangeforbindelse, med stærk kompatibilitet og høj holdbarhed.

     • Ryd identifikation af flowretning: Standard flowpil markeret på ventilhuset, der peger mod cylindersiden (udstødningsgasreguleringsretning) for at undgå omvendte installationsfejl og sikre korrekt hastighedsreguleringslogik.

     • Låsbar anti-vibrationsjustering: Udstyret med topjusteringsknap og låsemøtrik. Efter indstilling af hastighedsparameter kan møtrikken låses for at forhindre parameterdrift forårsaget af udstyrsvibrationer, hvilket bibeholder en langsigtet stabil drift.

     • Omnidirektionel installation: Understøtter vilkårlig vinkelinstallation uden retningsbegrænsning, tilpasset til forskellige komplekse rørledningslayoutmiljøer på stedet.

     • Følsom og præcis regulering: Præcisions nåleventilkerne sikrer jævn trinløs hastighedsjustering, der effektivt løser cylinderjitter og ustabile hastighedsproblemer.

7. Kernevalgsforskel: ASC vs AS-serien

8. Professionel udvælgelsesvejledning

     • Mikrocylinder & lille flowkredsløb: VælgASC100-06 (G1/8), velegnet til φ12–φ20 cylindre med lille boring og præcisions mikropneumatisk kontrol.

     • Standard almindelige cylindre (mest universelle): VælgASC200-08 (G1/4), matchende φ12–φ40 konventionelle cylindre, anvendelig til de fleste automatiserede produktionslinjer, emballerings- og spændeudstyr.

     • Cylinder med stor boring og stort flowbehov: VælgASC300-10 (G3/8) /ASC300-15 (G1/2), til φ50 og derover store cylindre og højhastigheds-pneumatiske systemer med tung belastning.

Resumé af én sætning

     SOLH ASC-serien er en universel aluminiumslegering med gevind envejsudstødningsgasspjældventil, med frit indtag og præcis regulering af udstødningshastighed, låsbar anti-vibrationsstruktur og omkostningseffektiv ydeevne. Det er den foretrukne økonomiske hastighedsreguleringsventil til standard pneumatisk cylinder frem- og tilbagegående bevægelse, bredt kompatibel med AirTAC indenlandske pneumatiske systemer.
