C85-seriens minicylinder i rustfrit stål (ISO 6432 standard, SMC-kompatibelt system)

Mærke: SOLH by Richge Technology | Eksportorienteret produktkatalog

Mærke: SOLH by Richge Technology

Produktoversigt

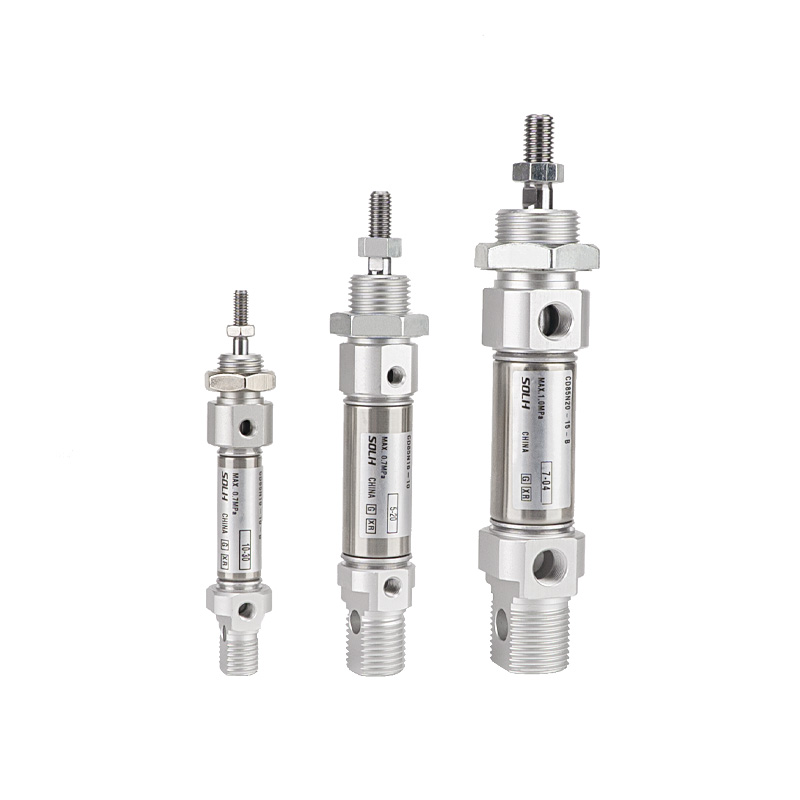

     SOLH C85-seriens minicylinder i rustfrit stål overholder ISO 6432 international standard, boringsområde φ8~25mm. Funktioner: kompakt omrids, korrosionsbestandighed, højhastigheds- og højfrekvent ydeevne, oliefri drift. Udbredt i fødevarer, farmaceutiske produkter, elektronik og generelt pneumatisk automationsudstyr.

Kernestruktur og designfunktioner

   1. Standard: ISO 6432 (φ8–φ25), universelle monteringsdimensioner til det globale minicylindermarked.

   2. Materiale: 304 rustfri ståltønde, stempelstang og låsemøtrik; rustfast, velegnet til fugtige, svage syrer og svage alkaliske arbejdsforhold.

   3. Struktur: Rullekrympede endestykker, fri for trækstang, lige cylindrisk form, lille størrelse og let.

   4. Driftsvarianter

     -- Enkeltstang dobbeltvirkende (Standard)

     -- Enkeltvirkende (fjeder retur / fjeder forlængelse)

     -- Dobbeltstang synkron cylinder

     -- C85K Ikke-roterende stangtype

   5. Pude: Standard gummipude; luftpude (suffiks C) valgfri til φ10–25 for at reducere stød under højhastighedsbevægelser.

   6. Tætning: Speciel tovejs tætning med oliebeholderrille, lavt starttryk, lang levetid under oliefri arbejdstilstand.

   7. Positionsdetektion: Indbygget magnetisk ring (kode D) valgfri; magnetisk kontakt installationstilstande: A = sporrille, B = stålbåndsrille.

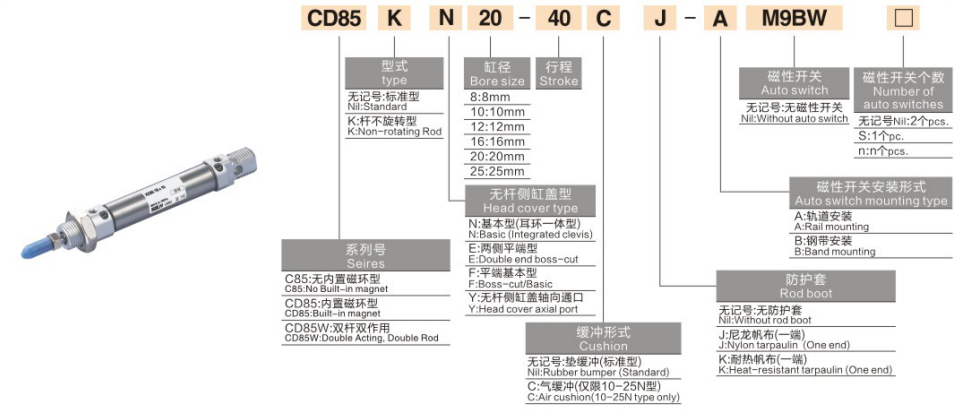

Komplet modelkodningsregel

   1. Modeleksempel: CD85N25-100C-B

  2. Eksempel på ordrereference: CD85N16-50

     -- Grundtype, boring 16, slaglængde 50, indbygget magnet, gummipude.

Standard tekniske specifikationer (dobbeltvirkende)

Teoretisk tryk- og trækkraft @0,6MPa (enkeltstang, enhed:N)

Monteringsforme og afledte modeller

  1. ISO6432 monteringsmuligheder

     -- N: Grundlæggende type med integreret gaffel (mest populær)

     -- F: Flad ende aksial montering

     -- L: Enkeltfodsbeslag / M: Dobbeltfodsbeslag

     -- G: Flangemontering

     -- NU: Trunnion-gaffelmontering

   2. Hovedafledte versioner

     -- CD85: Med indbygget magnetisk ring, kompatibel med magnetiske sensorer

     -- C85K: Ikke-roterende firkantet stempelstang, anti-vrid positionering

     -- C85E: Enkeltvirkende (fjederretur/fjederforlængelse)

     -- CWCD85E: Dobbelt stang dobbeltvirkende cylinder, synkron bevægelse

Udvalgssammenligning: C85 VS MI VS MA

   1. ✅ Foretrukne lejligheder til C85

     -- Fødevare-, medicinal- og elektronikindustrien: Rustfrit stål, ren kvalitet, anti-korrosion

     -- Højhastigheds- og højfrekvente cyklusser: 50–1500 mm/s korte slag frem- og tilbagegående

     -- Kompakt udstyrslayout: φ8–25 slank cylindrisk krop

     -- Fugtigt og let ætsende værkstedsmiljø

     -- Global udvekslingsefterspørgsel: ISO6432 universel dimension til direkte udskiftning

 3-trins guide til hurtig valg

   1. Borevalg: Beregn tryk og vandret belastning, reserve ≥50% sikkerhedsmargin; vælg mindre boring for højere frekvensdrift.

   2. Slagbekræftelse: Tilføj ekstra 10–20 mm margin; maksimal slaglængde 400 mm.

   3. Valg af konfiguration

     -- Indbygget magnet: Tilføj kode D

     -- Højhastighedsreduktion af stød: vælg suffikset C luftpude

     -- Krav til anti-vridning: vælg K ikke-roterende version

     -- Match monteringsform: N/F/L/M/G i henhold til udstyrsstruktur

Resumé af én sætning

     SOLH C85/CD85 ISO6432 minicylinder i rustfrit stål er fuldt ud udskiftelig med importerede SMC-serier, understøtter højhastigheds oliefri drift, flere monteringsmetoder og valgfri anti-roterende stang, ideel lineær aktuator til fødevare-, medicinske og elektroniske automatiserede produktionslinjer.
