CRB1 / CRB2 Series Vingetype Roterende aktuator

CRB1 / CRB2 Series Vingetype Roterende aktuator (SOLH Udskiftelig)

Mærke: SOLH by Richge Technology

Produktpositionering og serie kerneforskel

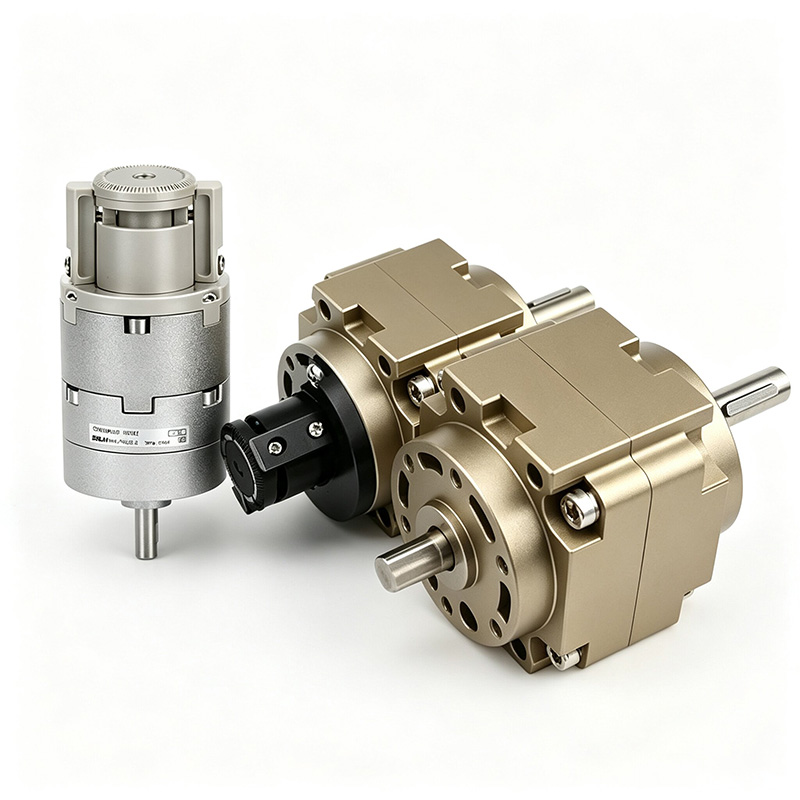

     SOLH CRB1 og CRB2 er roterende svingcylindre af vingetype drevet af enkelt-/dobbeltvinger. Uden gearindgrebsafstand har de ultrakompakt krop, lav rotationsinerti og ultrahurtig respons.

     -- CRB2 (Small Series): Boring 10~40 mm for let belastning og smal plads, kompakt letvægtsdesign

     -- CRB1 (Large Series): Boring 50~100 mm for tung belastning og højt drejningsmoment, fuld lejestøtte med overlegen slagfasthed

     Enkeltvinge maks. svingvinkel op til 270°/280°, dobbeltvinge maks. 90°/100°. Udbredt til hurtig roterende vending, indeksering og positionering af automationsstationer.

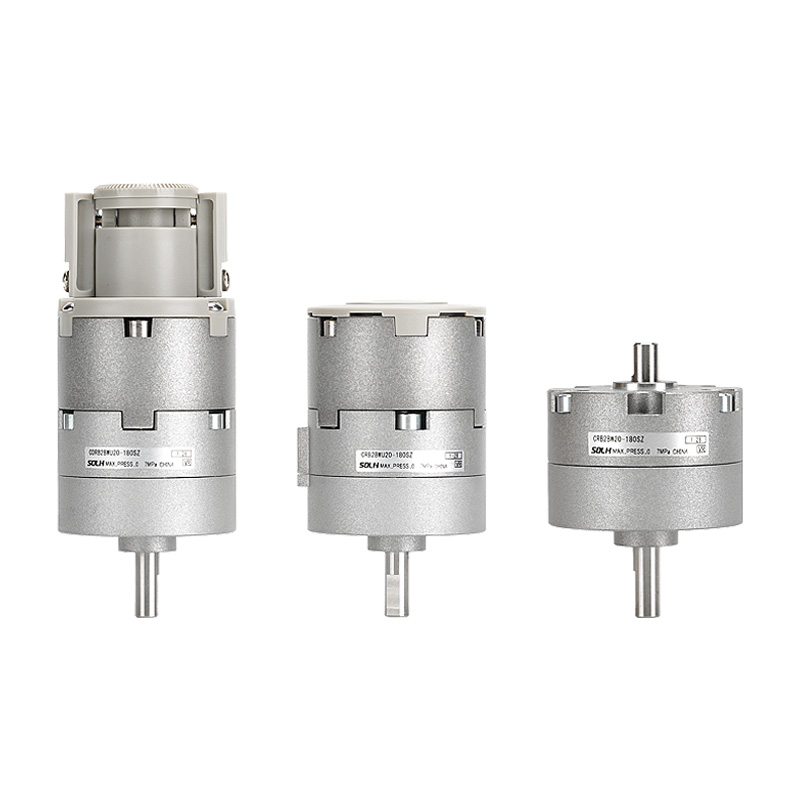

  1. CRB2 Small Standard Series

     -- Borestørrelser: 10, 15, 20, 30, 40 mm

     -- Vinge muligheder: S enkelt vinge / D dobbelt vinge

     -- Svingningsvinkel: Enkelt vinge 90°/180°/270°; Dobbelt vinge 90°/100°

     -- Kerneegenskaber: Ultrakompakt, letvægts, lavt starttryk, side/aksial dobbeltporting, valgfri vinkeljustering og magnetisk kontakt

     -- Anvendelser: Højhastighedsrotation med let belastning, udstyr til begrænset plads, 3C-elektronik, emballage, miniatureautomatisering

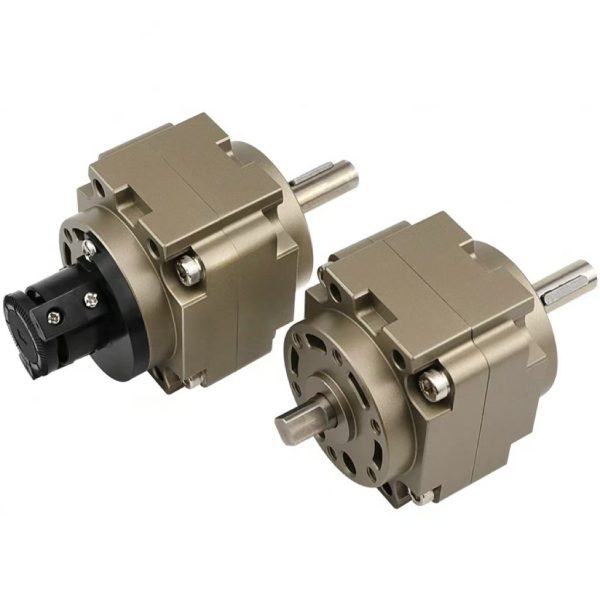

  2. CRB1 Large Heavy-Duty Series

     -- Borestørrelser: 50, 63, 80, 100 mm

     -- Vinge muligheder: S enkelt vinge / D dobbelt vinge

     -- Svingningsvinkel: Enkelt vinge 90°/180°/270°/280°; Dobbelt vinge 90°/100°

     -- Kerneegenskaber: Højt udgangsmoment, tungt bærende, fuld lejestøtte, stødbestandig, lang levetid

     -- Anvendelser: Tung vending af emnet, indeksering i stor skala, tunge roterende armaturer, tung industri samlebånd

Universal Core tekniske specifikationer

  1. Generelle standardparametre

  2. Teoretisk udgangsmoment @ 0,5 MPa (kernevalgsindeks)

   2.1 CRB2 Momenttabel

   2.2 CRB1 Momenttabel

 3 Tilladt radial og aksial belastningsreference

     -- CRB2-20: Radial 120N, Axial 80N

     -- CRB1-50: Radial 245N, Axial 196N

     -- CRB1-100: Radial 588N, Axial 490N

Intern struktur og vingearbejdsprincip

  1. Hovedkomponenter: Cylinderhus, enkelt/dobbelt roterende vinge, udgangsaksel, tætningsenhed, endegummibuffer, vinkeljusteringsbolte

  2. Arbejdslogik: Trykluft kommer ind i et kammer for at skubbe vingebladet til at rotere rundt om den centrale aksel, mens det modsatte kammer udstøder.

     -- Dobbelt vinge: Drejningsmoment fordoblet, begrænset svingvinkel ≤100°

     -- Enkelt vinge: Større svingområde op til 270°

  3. Unikke kernefordele

     -- Ingen gear- og stativstruktur, ingen tilbageslag, jævn lydløs rotation uden stødvibrationer

     -- Ultrakompakt kontur, lav rotationsinerti, ultrahurtig respons (90° rotation < 0,1s)

    -- Valgfri hul gennemgående aksel, praktisk til intern slange og ledningsføring

     -- Dobbelt ende finjuster bolte for slaggrænse; enkelt vinge justerbar 0~270°, dobbeltvinge 0~90°

Komplet modelkodningsregler

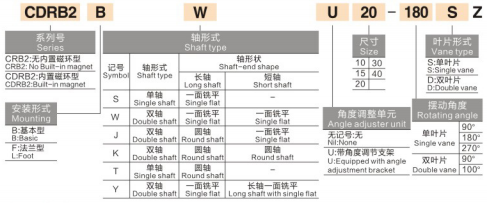

  1. CRB2 Model Eksempel: CRB2BW20-180SZ

     -- CRB2 = Små vinge roterende aktuator serie

     -- B = Grundlæggende flangemontering; L = Fodbeslagsmontering

     -- W = Dobbelt forlænget skaft; blank = Enkelt skaft

     -- 20 = Borestørrelse (10/15/20/30/40)

     -- 180 = Svingningsvinkel (90/180/270)

     -- S = enkelt vinge; D = Dobbelt vinge

     -- Z = Udstyret med vinkeljusteringsenhed; blank = standard uden justeringsanordning

          Præfiks CDRB2 = Indbygget magnetring til montering af magnetafbryder

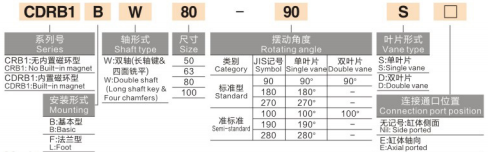

  2. CRB1 Model Eksempel: CRB1BW50-90D

     -- CRB1 = Stor kraftig vingeroterende serie

     -- B = Basismontering; W = Dobbelt skaft

     -- 50 = Borestørrelse (50/63/80/100)

     -- 90 = Svingningsvinkel (90/180/270/280)

     -- D = Dobbelt vinge; S = Enkeltvinge

        Præfiks CDRB1 = Magnetisk ring integreret model

Trin-for-trin udvælgelsesvejledning og industrielle applikationer

  1. Udvælgelsesprioritetsregler

     -- Moment- og dimensionsopdeling: Let belastning, smal plads → CRB2 (10~40); Tung rotation med højt drejningsmoment → CRB1 (50~100)

     -- Krav til svingvinkel: Rotation over 90° → Enkelt vinge S; Maks. drejningsmoment inden for 90° → Dobbeltvinge D

     -- Præcision & hastighed afvejning: Vingetype nul slør, gentaget positionering ±0,1°, ideel til højhastigheds-lys; Tung højpræcisions lejebelastning foretrækker MSQ tandstangsrotationsbord

     -- Funktionsmuligheder: Fin vinkelgrænse nødvendig – vælg suffikset Z vinkeljusteringsenhed; PLC positionsfeedback påkrævet – vælg CDRB magnetisk integreret model

  2. Typiske anvendelsesscenarier

     -- Lette linjer: Elektronisk komponentvending, etiketdrejning, tilspænding af flaskehætten, sortering af miniaturemateriale

     -- Kraftige stationer: Stor emneomsætning 90°/180°, samlebåndsindeksering, tunge roterende spændebeslag

     -- Generelle industrier: Pakning, trykning, fødevareforarbejdning fuldautomatiske roterende positioneringsstationer

Ydeevnesammenligning: CRB Vinge VS MSQ Rack & Pinion roterende aktuator

Én sætning

     ResuméSOLH CRB2 små let- og CRB1 tunge roterende aktuatorer af skovltypen anvender enkelt-/dobbelt vingedrev med nul-slør med valgfri vinkeljustering og magnetisk omskiftervariant CDRB, med hurtig rotation med lav inerti fra 0,05~24N·m drejningsmoment, perfekt til højhastigheds elektronisk vending, foldning, spænding og indeksering med høj hastighed. linjer.
