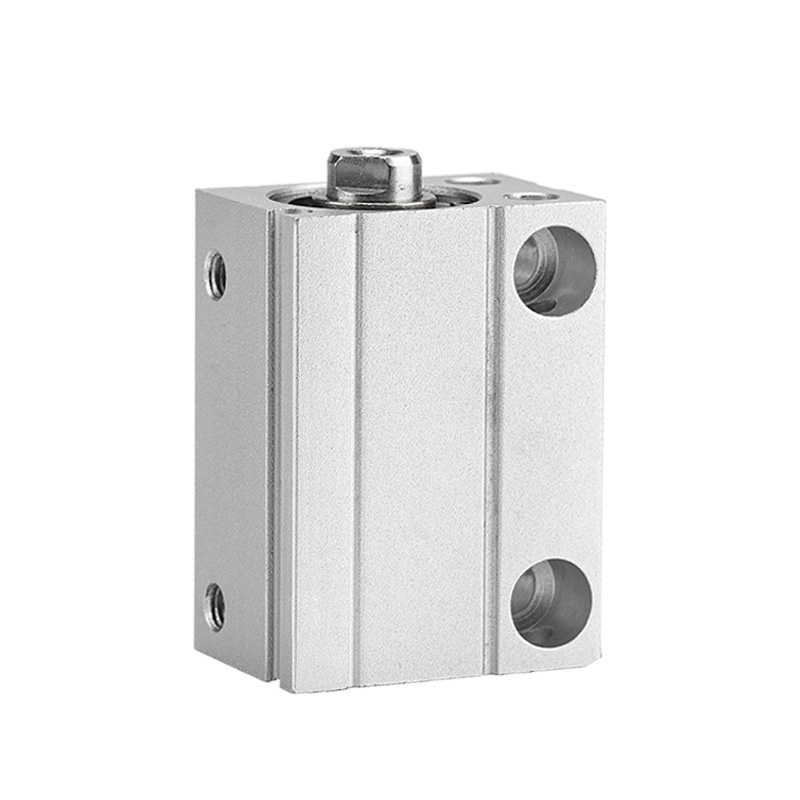

SOLH CDUJB-seriens ultra-mini frimonteringscylinder er designet til udstyr med begrænset installationsplads. Sammenlignet med standard CU-serien blev den samlede længde reduceret med 64 % og volumen reduceret med 70 %. Firkantet kompakt hus tillader direkte montering på flere overflader uden beslag. CDUJB udstyret med indbygget magnet til positionsregistrering. Udbredt i 3C-elektronik, medicinske instrumenter og halvlederpræcisionsautomatisering.
|
Model |
Funktioner |
Anvendelse |
| CUJB |
Uden magnetring, ingen sensormontering |
Lavpris mikro let belastning uden positionsfeedback |
| CDUJB |
Indbygget magnet, kompatibel med CMSH/DMSH, D-M9BV switche |
Automatisering, der kræver slagpositionssignal |
| CDUJS |
Ren udgave, kobberfrit materiale |
Medicinsk udstyr, halvleder-renrum |
- Super kompakt firkantet krop, velegnet til tæt layout og indlejret jig;
-- Monteringshuller på flere sider på bunden, siden og endefladen, installeres fra enhver orientering;
-- Indbygget magnet (CDUJB), dobbelte sensoråbninger til registrering af forlængelses-/tilbagetrækningsposition;
-- MU-S025 magnetisk skærmplade valgfri for at undgå gensidig interferens for tæt arrangerede cylindre;
-- Valgfri gummi endepude for at reducere stød for små emner;
- CDUJS kobberfrit design undgår metaludfældning for et rent miljø.
1. Eksempel: CDUJB8×15D-M
-- CDUJB: Seriekode (C = indbygget magnet; CUJB = ikke-magnet)
-- 8: Borestørrelse (mm):4,6,8,10,12,16,20
-- 15: Slaglængde (mm)
-- D: Dobbeltvirkende; S: Enkeltvirkende fjederretur
-- M: Udvendig gevindstang; Intet mærke = indvendig gevind; φ4/φ6 uden stanggevind
|
Parameter |
Specifikation |
| Borestørrelse |
4,6,8,10,12,16,20 mm |
| Standard slagtilfælde |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Fungerende type |
Dobbeltvirkende (hoved), enkeltvirkende fjederretur |
| Driftstryk |
Dobbeltvirkende: 0,15~0,7 MPa (φ4/φ6); 0,1~0,7 MPa (≥φ8); Enkeltvirkende: 0,35~0,7 MPa (φ4) |
| Bevistryk |
1,0 MPa |
| Temperaturområde |
Ikke-magnet: -10~70 ℃; Magnetversion: -10~60℃ |
| Stempelhastighed |
50~500 mm/s |
| Pude |
Ingen pude/gummibuffer valgfri |
| Port tråd |
M3x0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Smøring |
Oliefri drift |
| Slagtolerance |
±0,5 mm |
|
Boring (mm) |
Areal (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Typiske applikationer
-- 3C elektronik mikro jig, chip transport, stik indsættelse;
-- Medicinsk udstyr prøvebehandling, mikro skubbemekanisme;
-- Halvleder wafer positionering, renrum miniature aktuator;
-- Automatiseringsstop, kortspænding og positionering.
⚠️ Påmindelser om valg
-- Ikke egnet til tung sideforskydningsbelastning; tilføj guide, hvis der er lateral kraft.
-- Magnetisk skærmplade påkrævet, når flere cylindre er installeret side om side.
SOLH CDUJB ultrakompakt frimonteret pneumatisk cylinder muliggør montering uden beslag i flere retninger, ideel mikro lineær aktuator til præcisionsautomatisering med begrænset plads i 3C, medicinske og halvlederindustrier.
