CG1 / CDG1 Series aluminium letvægts rund cylinder

Mærke: SOLH by Richge Technology

Produktoversigt

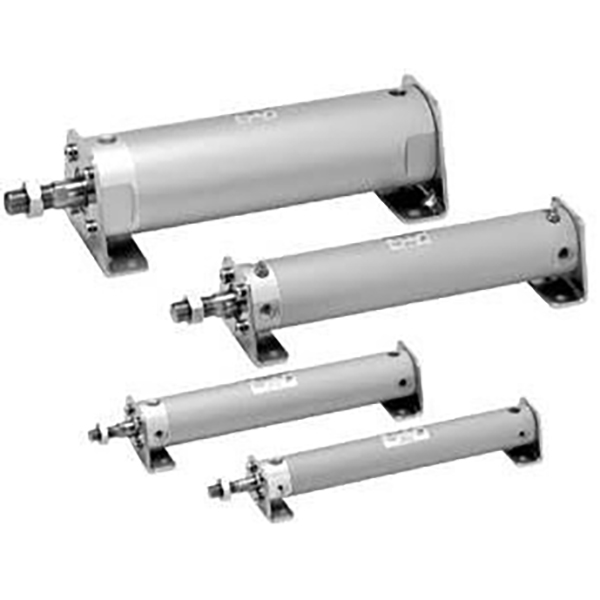

    SOLH CG1/CDG1 aluminium letvægts rund cylinder, boring φ20~100mm, efterfølger erstatning for gamle SMC CA1 serie med fuldt udskiftelige monteringsdimensioner. Funktioner: letvægts, universel installation, fleksibelt rørlayout, lav støj og høj hastighed. Udbredt i automatiseringstransportbånd, elektronisk udstyr, emballeringsmaskiner, let industriudstyr til let og mellem belastning, lang slaglængde og højfrekvente frem- og tilbagegående applikationer.

Kernestruktur og designfunktioner

   1. Standard: Ny generation af SMC letvægts rund cylinder, direkte erstatning for CA1-serien.

   2. Materiale: Ekstruderet aluminium cylinder & endestykker, hårdforkromet stempelstang. 30% lettere end konventionelle standardcylindre, høj styrke og god varmeafledning.

   3. Struktur: Gevindlåste endehætter, lige rund form, nem adskillelse og vedligeholdelse. 4 retningsbestemte luftporte (90° interval), meget fleksibelt rørarrangement.

   4. Driftsvarianter

     -- CG1B Dobbeltvirkende: Luftforsyning i begge ender, mest almindelig standardmodel

     -- CG1S / CG1T Enkeltvirkende: S=Forår retur; T=Fjederforlængelse, automatisk nulstilling efter luftafbrydelse

     -- CG1W ​​Dobbeltstang: Stang forlænget på begge sider, synkron bevægelse, forbedret anti-torsionskapacitet

     -- CG1K ikke-roterende stang: Sekskantet stempelstang til præcis positionering og anti-drejning

   4. Pude: Standard gummipude; luftpude (suffiks A) valgfri for at reducere stød og støj under høj hastighed.

   5. Tætning: Lavfriktionskomposittætning med oliebeholderrille, lavt starttryk, oliefri drift, levetid ≥8 millioner cyklusser.

   6. Positionsdetektering: CDG1 udstyret med indbygget magnetisk ring, kompatibel med M9B/A93/Z73 autokontakter til stempelpositionsfeedback; CG1 uden magnet, kan ikke installere magnetkontakter.

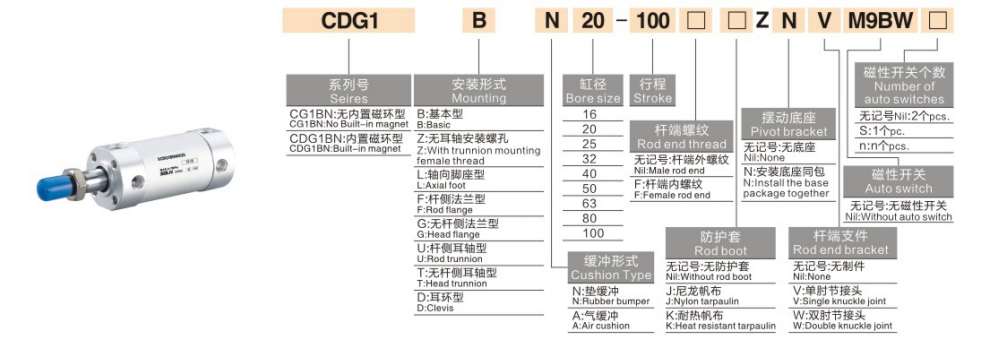

Komplet modelkodningsregel

   1. Modeleksempel: CDG1BN25-100Z

   2. Eksempler på standardordrereference

     -- CDG1BN32-200Z: Bore32, stroke200, dobbeltvirkende, indbygget magnet, indvendigt stanggevind

     -- CDG1S40-100Z: Bore40, stroke100, enkeltvirkende fjederretur, indbygget magnet

     -- CDG1K50-150Z: Bore50, stroke150, ikke-roterende sekskantet stempelstang

Universal Core tekniske specifikationer

Teoretisk tryk- og trækkraft @0,5MPa (enkeltstang, enhed:N)

   1. Dobbeltvirkende CG1B

  2. Enkeltvirkende CG1S (Spring Return @0,5 MPa)

Monteringsforme og afledte modeller

   1. Monteringsmuligheder

     -- B Basic Type: Direkte installation via endehætte gevind (mest almindeligt)

     -- L Fodmontering: Aksialt fodbeslag til sidemontering

     -- F/G Flange: Stang-side/hoved-side flangeplade fiksering

     -- C/D gaffel: Enkelt gaffel/dobbelt gaffel til svingmekanisme

     -- E Trunnion: Head-side trunnion mount for turnover & swing bevægelse

   2. Hovedafledte serier

     -- CDG1B: Standard dobbeltvirkende med indbygget magnet

     -- CDG1S/T: Enkeltvirkende fjederretur/fjederforlængelse

     -- CDG1W: Dobbelt stang dobbeltvirkende

     -- CDG1K: Ikke-roterende sekskantet stempelstang

     -- CDG1R: Slank version med direkte montering til begrænset aksial plads

     -- CDG1KR: Direkte montering + ikke-roterende stang dobbeltvirkende

3-trins guide til hurtig valg

   1. Valg af boring: Beregn nødvendig tryk og vandret belastning, reserve ≥50 % sikkerhedsmargin; prioriter CG1 til let-medium belastning og langslagsapplikationer.

   2.  Slagbekræftelse: Tilføj ekstra 10~20 mm rejsemargin; Max slaglængde: dobbeltvirkende ≤1000mm, enkeltvirkende ≤300mm.

   3.  Konfigurationsmatchning

     -- Betjening: Dobbeltvirkende → B; enkeltvirkende fjederretur → S; anti-vrid krav → K

     -- Pude: Tilføj suffiks A luftpude ved driftshastighed ＞500 mm/s

     -- Positionsfeedback: Vælg model med CDG1-magnet, match M9B/A93-autokontakter

Resumé af én sætning

     SOLH CG1/CDG1 letvægts rund cylinder i aluminium er fuldt udskiftelig med SMC CA1-serien, letvægtsdesign med rør i flere retninger, flere monteringsmuligheder, ideel lineær aktuator med lang slaglængde til emballage-, transportbånds- og elektroniske automationsproduktionslinjer.
