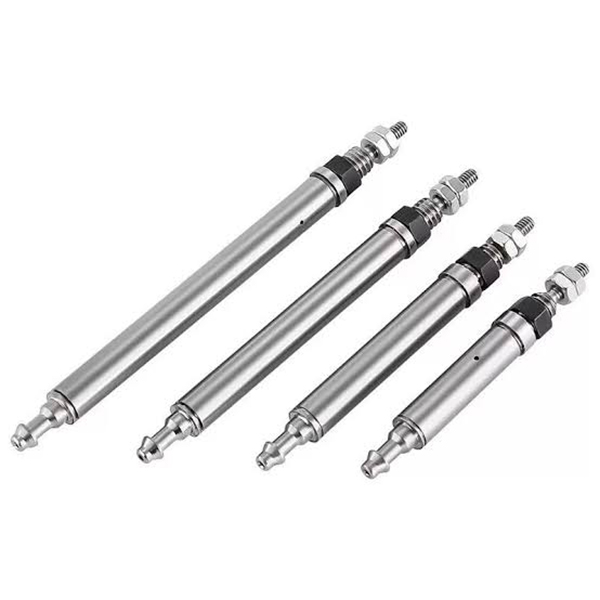

CJ1 Series Miniature Pin Cylinder (Ultra-Small Micro Air Cylinder φ2,5 / φ4mm)

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH CJ1-serien er ultra-miniature enkelt-/dobbeltvirkende stift-type cylindre. Kerneegenskaber: ultrakompakt lille kontur, letvægtskonstruktion, lavt udgangstryk og hurtig reaktion. Designet til præcisionskørsel i begrænset plads, mikrobelastning push & pull-opgaver, miniaturestationer til elektronik og 3C-automatisering. Det er kerneaktuatoren til mikroautomatiseringsapplikationer.

Kernestruktur og designfunktioner

     -- Drevtyper: Enkeltvirkende (fjederretur) & Dobbeltvirkende. Boremuligheder: φ2,5 (eksklusiv enkeltvirkende); φ4 (tilgængelig til enkelt-/dobbeltvirkende).

     -- Strukturel karakteristik: Rund krop, slank stempelstang, ingen indbygget pude, grundlæggende endegevindmontering. φ4 model ydre kropsdiameter kun 4 mm, nettovægt så lav som adskillige gram.

     -- Dynamisk ydeevne: Pudefri struktur muliggør hurtig stempelrespons. Driftshastighed: 50 ~ 500 mm/s, velegnet til højfrekvente kortslagsbevægelser.

     -- Materiale og tætning: Hård anodiseret aluminiumshus, NBR tætningskomponenter, oliefrit design, kompatibel med rene eller let olierede værkstedsmiljøer.

     -- Fleksibel installation: Grundversion med gevind i begge ender til aksial fiksering. Portorientering på stangsidehovedet kan justeres ±90°, praktisk til rørføring i trange layouts.

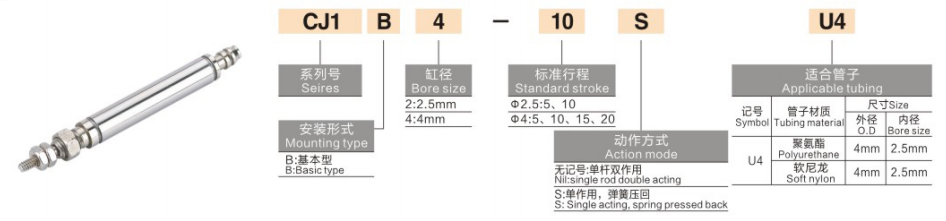

Komplet modelkodningsregel

   1. Modeleksempel:CJ1B4-10SU4

   2. Eksempler på standardordrereference

     -- CJ1B2-10SU4: Boring 2.5, slag 10, enkeltvirkende fjederretur

     -- CJ1B4-15U4: Boring 4, slag 15, dobbeltvirkende

     -- CJ1B4-5SU4: Boring 4, slag 5, enkeltvirkende fjederretur

Universal Core tekniske specifikationer (0,5 MPa forsyningstryk)

Kerne konkurrencefordele

   1. Ultra-miniature fodaftryk for trang installationsplads

     -- Minimum boring φ2,5, ydre kropsdiameter φ4, vægt kun 2~3,5 g, let integreret i ultrakompakt udstyrslayout.

   2. Lineær kørsel med lav trykpræcision

     -- Udgangstrykområder 0,64~6,3N @0,5MPa, ideel til mikrobelastninger ≤100g, undgår stødskader på sarte små emner.

   3. Højfrekvent hurtig respons

     -- Pudefri struktur leverer hurtig aktivering, understøtter ≥300 cyklusser i minuttet kort-slagsdrift for at øge produktionseffektiviteten.

   4. Oliefri drift & lang levetid

     -- NBR tætningssystem understøtter oliefri trykluft til rene produktionsmiljøer; mekanisk levetid ≥3 millioner cyklusser.

   5. Justerbar portretning & enkel montering

     -- Luftport på stangen kan drejes ±90°. Udvendigt gevind med to ender tillader direkte aksial låsning uden ekstra monteringsbeslag, hvilket forenkler idriftsættelse på stedet.

Monteringsmuligheder og typiske industrielle applikationer

   1. Monteringsformularer

     -- Aksial gevindmontering: Skru begge ender direkte på udstyret for lige push-pull bevægelse

     -- Sidebeslagsmontering: Valgfrit miniaturebeslag til lateral installation, velegnet til gynge- eller sidekørsel

   2. Typiske anvendelsesscenarier

     -- 3C og elektronik: Holdbarhedstest af mobilknapper, fastspænding af mikroplastikdele, spånudkast og positionering

     -- Præcisionsinstrumentering: Miniventilskift, fiberoptisk positionering, finjusteringsmekanismer

     -- Generel automatisering: Ilægning/tømning af mikrokomponenter, letvægtslabelafrivning, aktivering af miniature jig

     -- Medicinsk udstyr: Teleskopisk bevægelse af små instrumenter, fremdrift af mikrovæske, præcisionspositioneringsenheder

3-trins guide til hurtig valg

   1. Borevalg baseret på nyttelast

     -- φ2,5 for belastning ≤50g；φ4 for belastning 50~100g. Reserver minimum 50 % sikkerhedsmargin på grund af lave trykegenskaber.

   2. Bekræftelse af slagtilfælde

     -- Vælg slag i henhold til den nødvendige rejseafstand; prioritere kortere slag for stabil højfrekvent drift.

   3. Valg af handlingstilstand

     -- Enkeltvirkende (med suffiks S): Envejs skub/træk med fjedernulstilling for strømsvigt sikkerhedsdesign

     -- Dobbeltvirkende: Tovejs præcis lineær kørsel uden returfjeder

Resumé af én sætning

     SOLH CJ1 ultra-miniature-pin pneumatisk cylinder fås i enkelt fjeder retur og dobbeltvirkende varianter med φ2,5 / φ4 boring, ultralet kompakt design og justerbar luftportretning, der giver lavtryk præcision mikro lineær bevægelse, bredt anvendt til 3C test, præcisionsinstrumenter og medicinsk miniature automationsudstyr.
