CJ2K Series Minicylinder i rustfrit stål｜Ikke-roterende stangtype

Mærke: SOLH by Richge Technology

Produktoversigt

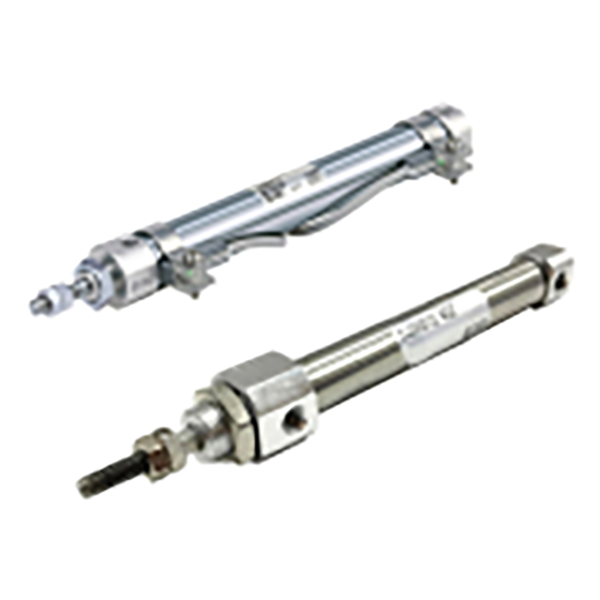

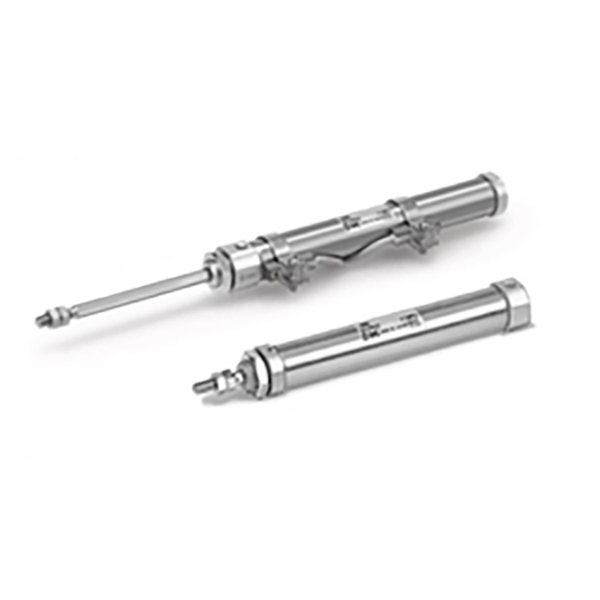

     SOLH CJ2K-serien er en ikke-roterende stang i rustfrit stål minicylinder, afledt af CJ2 minicylinderfamilie. Kernefunktion: Sekskantet anti-rotationsstempelstang integreret med indvendig styrestruktur for at forhindre stempelstangspinning under forlængelse og tilbagetrækning. Ideel til præcisionsstationer, hvor endefiksturen skal opretholde en fast vinkelposition. Vedtagelse af 304 rustfri ståltønde, kompakt og let. Understøtter tre driftstilstande: dobbeltvirkende, enkeltvirkende fjederretur, enkeltvirkende fjederforlængelse. Borestørrelser: Φ10, Φ16. Fuldt dimensionelt udskiftelig med importeret original CJ2K. Valgfri indbygget magnetisk ring kompatibel med M9BW magnetiske kontakter. Udbredt i små automatiserings-, 3C-udstyr, præcisionsværktøjer og jig-skubbeapplikationer.

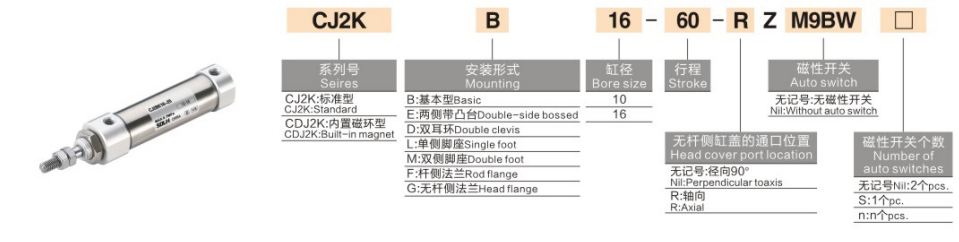

Komplet modelkodningsforklaring

   1. Modeleksempel:CJ2KB10-30SZ-M9BW-B

   2. Bestillingseksempel

    CJ2KB10-30SZ-M9BW

     -- Ikke-roterende minicylinder, basismontering, boring 10, slaglængde 30, enkeltvirkende fjederretur, indbygget magnetring, udstyret med M9BW magnetkontakt.

Kernestruktur og præstationsfordele

   1. Sekskantet stempelstang mekanisk anti-rotation (Core Advantage)

     -- Stempelstang med sekskantet tværsnit matchet med forreste styrebøsning for at begrænse omkredsrotation.

     -- Anti-rotationsnøjagtighed: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Løs afbøjningsproblemer forårsaget af fri vridning af almindelig rund stempelstang under frem- og tilbagegående bevægelse.

   2. 304 rustfri ståltønde, kompakt slank omrids

     -- Rustbestandighed og fugtsikker ydeevne; cylindrisk struktur sparer installationsplads inde i kompakte udstyrsskabe.

   3. Flere driftstilstande tilgængelige

     -- Dobbeltvirkende: Lufttilførsel på begge sider, stabil fremdrift, foretrukket til kontinuerlig masseproduktion

     -- S Fjederretur: Forlænges, når den er aktiveret, trækkes automatisk tilbage efter strømtab

     -- T Fjederforlængelse: Træk tilbage, når den er aktiveret, automatisk forlængelse efter strømtab for at opfylde sikkerhedsnulstillingskravene

   4. Diversificerede monteringsmuligheder

     -- Basistype, fodmontering L, flange F, dobbelt gaffel D. Understøtter lodret, vandret og omvendt samling.

   5. Oliefri drift

     -- Forbelagt langtidsholdbart fedt indvendigt, kompatibelt med tør oliefri trykluft for stabil langtidsdrift.

   6. Valgfri magnetisk positionsdetektion

     -- Z-version udstyret med indbygget magnet, samarbejder med M9BW-kontakten for at sende udvidelse/tilbagetrækning på stedet-signal til PLC for automatisk interlock-kontrol.

   7. Standard gummipude

     -- Indbyggede gummipuder i begge ender for at absorbere stempelstød og reducere driftsstøj.

Standard tekniske specifikationer

   1. Teoretisk udgangstryk @0,5 MPa (N)

Sammenligning af udvalg: CJ2K ikke-roterende VS Standard CJ2 rundstang

    1. ✅ Foretrækker CJ2K under disse arbejdsforhold

     -- Flade jigs, skiftegafler eller positioneringsstifter monteret på stangenden, lastafbøjning er forbudt;

     -- Lille indekseringsværktøj, der skubber emner ind i styrerillerne;

     -- Lineær fremføring af kamera- og inspektionsarmaturer, der kræver konstant vinkel;

     -- Flade klemmer forbundet til stempelstangen, torsion vil forårsage fastklemning af materiale eller positioneringsfejl.

   2. ❌ Standard CJ2 acceptable scenarier

     -- Enkel udkastning, skubning af runde emner, ingen vinkelbegrænsning på belastning, omkostningsprioritet.

3-trins valgvejledning

   1. Bekræft anti-vridningskravet

     -- Flad/firkantet armatur med positioneringsrille → Skal vælge CJ2K ikke-roterende version.

   2. Vælg driftstilstand

     -- Kontinuerlig frem- og tilbagegående og maksimalt tryk → Dobbeltvirkende (uden S/T-suffiks)

     -- Forlæng med luft, træk automatisk tilbage efter nedlukning → S fjederretur

     -- Træk tilbage med luft, automatisk skub ud efter nedlukning → T fjeder forlænges

   3. Konfigurer sensor og montering

     -- PLC positionsfeedback påkrævet: Tilføj suffiks Z (indbygget magnet) + M9BW magnetisk kontakt

     -- Monteringsvalg: Flange F til montering af endefladen; Fod L til siderammemontering; Dobbelt gaffel D til hængslet svingbevægelse

Typiske anvendelsesscenarier

     -- 3C Automation: PCB flad jig skubbe, konnektor positionering i slots

     -- Optisk inspektionsudstyr: Kamera lineær fremføring med fast detekteringsvinkel

     -- Små værktøj og armaturer: Flad udkast af emne, materialefremføring i styreslidser

     -- Emballagemaskineri: Flad kartonpositionering, lille etiketskubning

     -- Laboratorieautomatisering og fugtige værksteder (rustfrit rustfrit ståltønde)

Standard pneumatisk kredsløbsreference

   1. Dobbeltvirkende trykkredsløb

     -- AFC luftfilterregulator smøreapparat → 4V210-06 5/2 magnetventil → PU4 slange → CJ2KB16-60Z-M9BW

   2. Enkeltvirkende fjeder-nulstillingskredsløb

     -- AR trykregulator → 3V210 3/2 magnetventil → CJ2KB10-30SZ

Forholdsregler ved brug

     -- Undgå for stor radial sidebelastning på stempelstangen. Sidekraft fremskynder slid på styrebøsninger og reducerer anti-rotationspræcision.

     -- Installer endebelastningen koaksialt for at minimere torsionsmomentet.

     -- Installer AF-luftfilter opstrøms for at forhindre, at støv sidder fast i styreenheden.

     -- Undgå langvarig højhastighedsdrift under fuldt 0,7 MPa tryk; gøre fuld brug af gummipude.

     -- Fluorgummitætningsversion kan tilpasses til stærkt syre- og alkali-ætsende miljøer.

Resumé af én sætning

     SOLH CJ2K rustfrit stål ikke-roterende sekskantet stang minicylinder giver præcis anti-vrid lineær bevægelse, tilgængelig i dobbelt-/enkeltvirkende varianter med flere monteringsstile, kompatibel med M9BW magnetiske kontakter, perfekt aktuator til 3C test, optisk inspektion og præcision jigular positioneringsstationer, hvor det er forbudt.
