CKG1 (CKP1) Serie Clamp Cylinder | Stangmonteret kraftig cylinder med antimagnetiske kontakter

Mærke: SOLH by Richge Technology

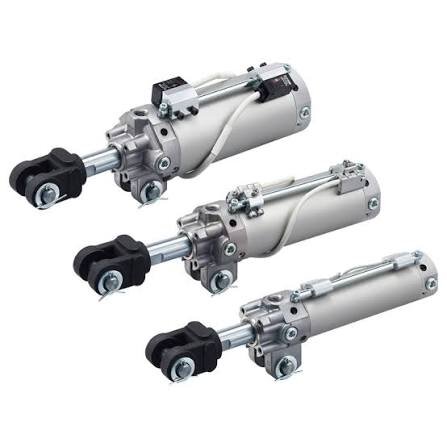

1. Produktoversigt & kernestrukturelle forskelle

     SOLH CKG1/CKP1-serien er stangmonterede kraftige spændecylindre, der er specielt designet til svejsning og miljøer med stærk magnetisk interferens. Tilgængelig i borestørrelser φ40/50/63 mm med standardslag fra 50 mm til 200 mm, denne serie er udstyret med originale anti-stærke magnetfeltmagnetiske kontakter, der understøtter 3-vejs montering. Med kompakt letvægtsstruktur, stabil drift under intens magnetisk interferens, stor klemkraft og justerbar bevægelseshastighed, er den perfekt anvendelig til lysbuesvejsning/punktsvejsearmaturer, værktøjsmaskiner og automatiserede fastspændingsstationer med tung belastning. Serien er opdelt i to modeller: CKG1 med standard indbyggede magnetiske ringe og CKP1 med højeffekt indbyggede magnetiske ringe til forskellige antimagnetiske krav.

1.1 Series Funktionel Division

     • CKG1 (Standard Magnetic Ring): Matchet med D-P3DWA / D-P4DW antimagnetiske kontakter. Velegnet til almindelige stærke magnetiske miljøer og lysbuesvejsning stænktætte scenarier. Valgfri stænksikre koder: -XC88 / -XC89 / -XC91, der leverer omkostningseffektiv og stabil anti-interferensydelse til konventionelle svejsestationer.

    • CKP1 (High-Power Magnetic Ring): Udstyret med forbedrede indbyggede stærke magnetiske ringe og kompatibel med D-P79WSE / D-P74L / Z højkvalitets antimagnetiske kontakter. Det giver stærkere anti-magnetisk interferens og mere stabil signalinduktion, ideel til højmagnetiske felter og højfrekvente svejsningsarbejdsforhold.

1.2 Unik stangmonteret struktur

     Den magnetiske kontaktmonteringsstang er integreret designet på stempelstangssiden og understøtter 3-vejs installation (øverst / venstre / højre). Det indlejrede layout undgår fiksturinterferens og mekanisk kollision, hvilket sikrer fleksible ledninger og stabil signaldetektering i kompakte svejsearmaturer.

1.3 Kompakt opgradering og udskifteligt design

     Optimeret cylinderhusstruktur forkorter den samlede længde med 7 mm for CKP1-40-modellen med en reduktion på 7 % i den samlede vægt. φ63-150mm modellen vejer kun 1,82 kg. Fuldt udskiftelige installationsdimensioner med traditionel gammel type CK1-serie, der realiserer direkte udskiftning og opgradering uden at ændre armaturets strukturer.

1.4 Kraftig og holdbar ydeevne

     Vedtager dobbeltvirkende tovejs kontrollerbar struktur med standard dobbelt-ende luftbuffer for stabil fastspænding og frigivelse af bevægelse. Stempelstangen gennemgår hård forkromningsbehandling, og cylinderkroppen anvender hård anodiseringsproces, hvilket realiserer fremragende slidstyrke og slagfasthed. Oliefrit design tilpasser sig rene miljøer og barske svejsearbejdsforhold med lav vedligeholdelse.

2. Komplet modelnavneregler og ordreeksempler

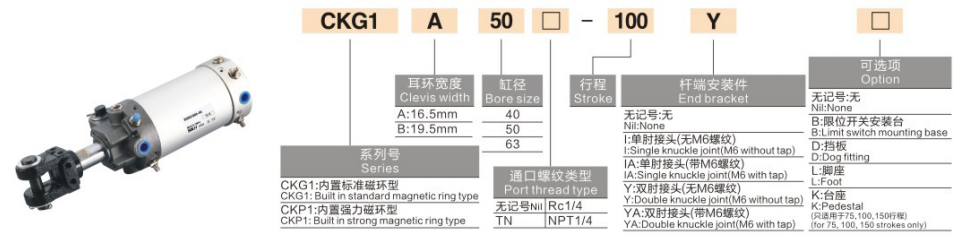

  1. Typiske modeleksempler: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Eksempler på standardordre

     • CKG1 Standard magnetisk konfiguration: CKG1A63-50YZ-P4DWL (Standard magnetisk ring, 16,5 mm øjenbredde, φ63 boring, 50 mm slaglængde, stangmonteret, med P4DWL anti-magnetisk kontakt)

     • CKP1 højeffekt magnetisk konfiguration: CKP1B40-75Z-P79WSE (High-power magnetisk ring, 19,5 mm kraftig øjenbredde, φ40 boring, 75 mm slaglængde, stangmonteret, med P79WSE højkvalitets anti-magnetisk kontakt)

3. Generelle tekniske parametre (20 ℃, 0,5 MPa standardtilstand)

  3.1 Grundlæggende specifikationer

     • Driftstilstand: Dobbeltvirkende (tovejs kontrollerbar fastspænding/frigørelse)

     • Arbejdstryksområde: 0,05~1,0 MPa; Bevistryk: 1,5 MPa

     • Omgivelsestemperatur: -10℃~60℃ (med magnetisk kontakt); -10℃~70℃ (uden kontakt)

     • Stempeldriftshastighed: 50~300mm/s (gevindhastighedsregulering, ikke-udstående cylinderhus)

     • Buffertilstand: Standard dobbelt-ende luftbuffer; valgfri forbedret dobbelt-ende luftbuffer (-X1515)

     • Smøretilstand: Oliefri drift

     • Magnetisk kontaktfunktion: Professionelt anti-stærkt magnetfeltdesign, eksklusiv 3-vejs stangmonteret installation

3.2 Teoretisk klemkraft (enhed: kN @0,5 MPa)

3.3 Produktvægt (Enhed: kg @100 mm slaglængde)

4. Anti-stærk magnetisk kontakttilpasning (kernefordel ved stangmonteret type)

     Installation og miljømæssige fordele: Den integrerede afbryderstangstruktur understøtter vilkårlig 3-retningsinstallation, hvilket effektivt undgår svejseslaggeakkumulering og mekanisk interferens på armaturet. De matchede kontakter vedtager et professionelt stænk- og støvtæt design, og tilpasser sig fuldt ud til barske og komplekse svejsearbejdsmiljøer med stabil og pålidelig signaludgang.

5. Typiske anvendelsesscenarier

     • Svejsebeslagsstationer: Specialiseret til buesvejsning og punktsvejsning af fastspænding af emner, stænksikker positionering og fastgørelse af svejseværktøj. Professionelt anti-magnetisk og anti-stænk-design løser signaldrift og fejlproblemer i svejsestærke magnetiske miljøer.

     • Værktøjs- og bearbejdningscenter: Anvendes til fastgørelse af emner med tung belastning, formspænding og præcis positionering med kort slag. Høj spændekraft og fremragende anti-afbøjningskapacitet sikrer stabil behandlingstolerance.

     • Automatiserede Heavy-Duty-stationer: Velegnet til fastspænding af tunge paller, overføringsbegrænsning og positionering af vippemekanisme. Den leverer ensartet og stabil cyklisk handling med stærk modstandsdygtighed over for miljøinterferens.

     • Stærke magnetfeltarbejdsområder: Perfekt til stationer matchet med elektromagneter, fastspænding nær højfrekvensmotorer og positionering i stærke magnetiske interferenszoner. Dedikerede anti-magnetiske kontakter garanterer 100 % pålidelige positionssignaler.

6. Hurtig sammenligning af CKG1 vs CKP1-serien

7. 3-trins guide til hurtig valg

   1. Valg af borestørrelse: Vælg borestørrelse baseret på faktisk spændebelastning. Følg reglen: teoretisk spændekraft ≥ faktisk belastning × 1,5 sikkerhedsfaktor. φ40 for let belastning, φ50 for middel belastning, φ63 for arbejdsforhold med tung belastning.

   2. Slagvalg: Standard slaglængde spænder fra 50 mm til 200 mm. Reserve 5~10 mm ekstra slagmargin i henhold til emnehøjde for at forhindre mekanisk interferens under fastspænding.

   3. Konfigurationsmatchning

￮ Magnetisk ring og kontakt: Vælg CKG1 + P4DW til almindelige svejsemiljøer; vælg CKP1 + P79WSE til højfrekvente og høj-interferens svejsestationer.

￮ Øjenbreddespecifikation: C=12,5 mm for smal installationsplads; A=16,5 mm til almindelig almindelig brug; B=19,5 mm til fastspændingsscenarier med tung belastning.

Resumé af én sætning

     SOLH CKG1/CKP1-seriens stangmonterede kraftige klemmecylindre er professionelle antimagnetiske pneumatiske løsninger til svejseindustrien, med 3-vejs kontaktinstallation, oliefri drift, standard luftbuffer og udskiftelig installationsstørrelse. CKG1 giver en omkostningseffektiv anti-AC magnetisk ydeevne, mens opgraderet CKP1 leverer overlegen AC/DC anti-interferens-evne, begge ideelle til stabil tung fastspænding i komplekse stærke magnetiske og svejsemiljøer.
