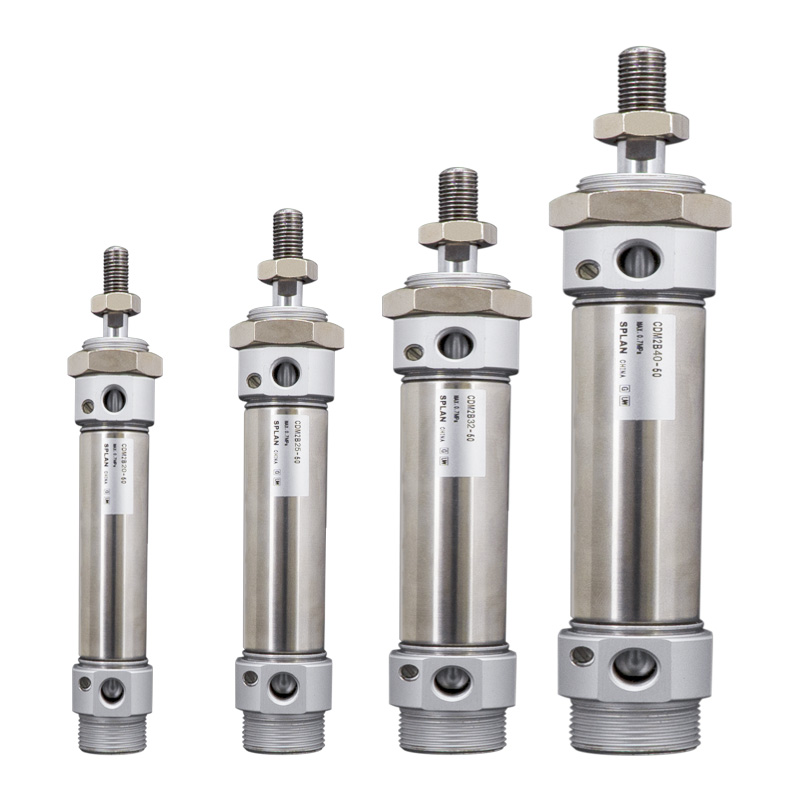

CM2/CDM2-seriens minicylinder i rustfrit stål (dobbelt-/enkeltvirkende)

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH CM2 / CDM2 er JIS B 8356 standard runde cylindre i rustfrit stål, borestørrelse φ20/25/32/40 mm. Ydeevne placeret mellem mikro-minicylindre og standardcylindre. Kernefordele: korrosionsbestandighed, lang levetid, forskellige monteringsmuligheder, kompakt medium trykeffekt. Udbredt til fødevarer, farmaceutiske produkter, elektronik, emballage og rene automatiseringsstationer med medium belastning.

Kernestruktur og designfunktioner

   1. Standard: Overholder JIS B 8356, rund krop med universelle monteringsmål.

   2. Materiale: 304 rustfri ståltønde, stempelstang og endehætter, rustfast, modstandsdygtig over for fugtige, svage syre, svage alkalier og rene miljøer.

   3. Struktur: Endehætter låst med gevind, lige rund kontur, høj mekanisk styrke og nem vedligeholdelse.

   4. Driftsvarianter

     -- CM2B Dobbeltvirkende: Luftforsyning i begge ender, mest populære standardmodel

     -- CM2S / CM2T Enkeltvirkende: S=Forår retur; T=Fjederforlængelse, automatisk nulstilling efter luftafbrydelse

     -- CM2W Dobbeltstang: Stang forlænget på begge sider, synkron bevægelse, effektiv vandring fordoblet

     -- CM2K ikke-roterende stang: Sekskantet stempelstang, anti-twist for præcis positionering

   5. Pude: Standard gummipude; luftpude (suffiks A) valgfri for at reducere stødstøj ved høj hastighed.

   6. Tætning: Lavfriktions tovejs tætning med oliebeholderrille. Lavt starttryk, oliefri drift, levetid ≥8 millioner cyklusser.

   7. Positionsdetektion: CDM2-version udstyret med indbygget magnetring, kompatibel med M9B/A93/Z73 magnetiske kontakter til stempelpositionsfeedback.

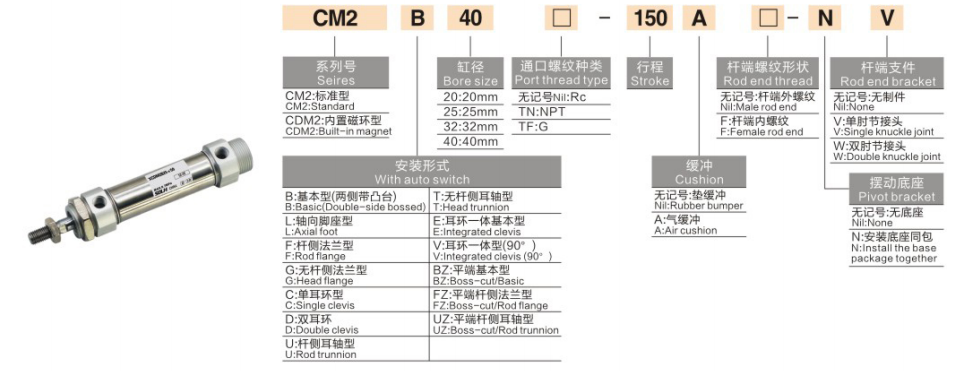

Komplet modelkodningsregel

   1. Modeleksempel: CDM2B20-100A-B

   2. Eksempler på standardordrereference

     -- CDM2B25-50-B：Bore25, stroke50, dobbeltvirkende, indbygget magnet, gummipude

     -- CDM2S32-75-B：Bore32, slag75, enkeltvirkende fjederretur

     -- CDM2K40-100-B: Bore40, stroke100, ikke-roterende sekskantet stempelstang

Universal Core tekniske specifikationer

Teoretisk tryk- og trækkraft @0,5MPa (enkeltstang, enhed:N)

   1. Dobbeltvirkende CM2B

   2. Enkeltvirkende CM2S (Spring Return @0,5 MPa)

Monteringsforme og afledte modeller

   1. Monteringsmuligheder

     -- B Basic Type: Direkte installation via endehætte gevind (mest almindeligt)

     -- L Fodmontering: Befæstelse af aksial fodbeslag

     -- F/G Flange: Stangsideflange/hovedsideflange

     -- C/D gaffel: Enkelt gaffel/dobbelt gaffel

     -- E Trunnion: Hovedsidetrap til svingbevægelse

   3. Hovedafledte serier

     -- CDM2B: Standard dobbeltvirkende med indbygget magnet

     -- CDM2S/T: Enkeltvirkende fjederretur/fjederforlængelse

     -- CDM2W: Dobbelt stang dobbeltvirkende

     -- CDM2K: Ikke-roterende sekskantet stempelstang

     -- CDM2R: Slank version med direkte montering til begrænset aksial plads

3-trins guide til hurtig valg

   1. Valg af boring: Beregn nødvendig tryk og vandret belastning, reserve ≥50 % sikkerhedsmargin; vælg fortrinsvis CM2 til applikationer med middel belastning.

   2. Slagbekræftelse: Tilføj 10~20 mm ekstra rejsemargin; Max slaglængde: dobbeltvirkende ≤300 mm, enkeltvirkende ≤100 mm.

   3. Konfigurationsmatchning

     -- Betjening: Dobbeltvirkende → B; enkeltvirkende fjederretur → S; anti-vrid krav → K

     -- Pude: Tilføj suffiks A (luftpude) for højhastigheds frem- og tilbagegående bevægelse

     -- Positionsfeedback: Vælg model med CDM2-magnet, match M9B/A93 magnetiske kontakter

Resumé af én sætning

     SOLH CM2/CDM2 JIS standard rund pneumatisk cylinder i rustfrit stål er fuldt udskiftelig med importerede CM2-serier, tilgængelig i dobbeltvirkende, enkeltvirkende, dobbeltstangs- og ikke-roterende stangvarianter, flere monteringsmuligheder, ideel lineær aktuator med mellemtryk til fødevarer, medicin, elektronik og emballage rent automatiseringsudstyr.
