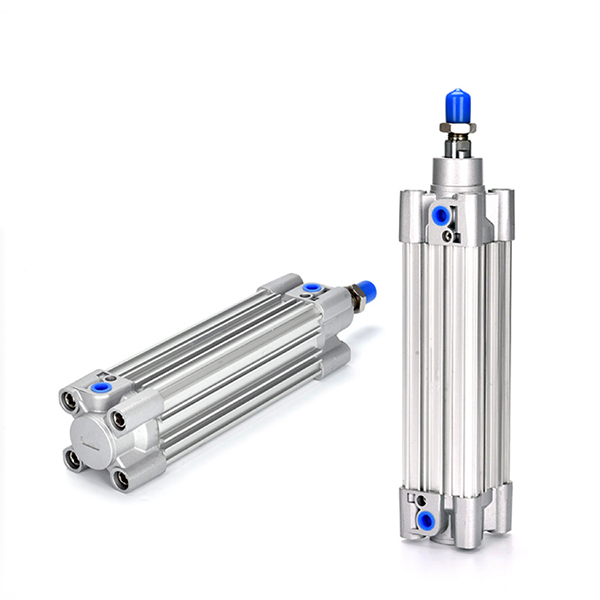

CP96S-serien ISO15552 standard pneumatisk cylinder (dobbelt kraftig pude)

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH CP96S serie trækstangscylinder overholder ISO15552 / VDMA24562 international standard. Adopterer aluminiumsprofiltønde udstyret med dobbelt pudesystem (justerbar luftpude + gummibufferpude). Har lav støj, høj stivhed, velegnet til højhastigheds, højfrekvente frem- og tilbagegående og langslags tunge automatiseringsapplikationer. Direkte mekanisk udveksling med original CP96S serie.

Kernestruktur og designfunktioner

   1. Struktur: Profilløb med indbyggede trækstænger, 15 % lettere end traditionelle trækstangscylindre. Dobbelt pude absorberer i høj grad slutstød og reducerer driftsstøj.

   2. Materiale: Hård anodiseret aluminiums cylinder, højstyrke endekapper, hårdforkromet stempelstang. Slidbestandig og lang levetid.

   3. Driftsvarianter

     -- CP96S: Enkeltstang dobbeltvirkende standardmodel

     -- CP96SD (suffiks W): Dobbelt stang dobbeltvirkende, fremragende anti-torsion ydeevne

     -- Suffiks -S: Indbygget magnetring til magnetisk kontakt

   4. Pudesystem: Luftpude + gummikompositbuffer, perfekt til 50~1000 mm/s højhastighedscykling.

   5. Høj stivhed: Præcisionsbearbejdede endekapper, lille stempelstangsudbøjning, stærk offset belastningsmodstand.

   6. Sensorrille: Reserverede åbninger til magnetiske kontakter i M9B, A93-serien.

   7. Udskiftelighed: ISO15552 standard dimension, kompatibel med SE, SAI, DNC serie tilbehør.

Komplet modelkodningsregel

   1. Modeleksempel:CP96SB40-100W-S

   2. Eksempler på standardordre

     -- CP96SB50-200-S: Bore50, stroke200, enkelt stang, basistype med magnet

     -- CP96SF63-150W: Bore63, stroke150, dobbelt stang, stang sideflangemontering

Kerne tekniske specifikationer

Teoretisk tryk- og trækkraft @0,5MPa (enkeltstang, enhed:N)

Monteringstyper og afledte modeller

   1. Monteringsmuligheder

     -- Basic, fodmontering, flange foran/bag, enkelt/dobbelt gaffel.

   2. Hovedafledte serier

     -- CP96S / CP96SD: Enkeltstangs- og dobbeltstangsmodel

     -- CP96SK: Højtemperatur tilpasset cylinder

     -- CP96SR: Stempelstang i rustfrit stål til let korrosionsmiljø

3-trins guide til hurtig valg

   1. Borevalg: Beregn påkrævet tryk, reserve ≥50 % sikkerhedsmargin; prioriter CP96S for høj hastighed og lavt støjbehov.

   2. Slagbekræftelse: Tilføj 10~20 mm sikkerhedsmargin; max standard slaglængde 800 mm, tilpasset op til 2000 mm.

   3. Konfigurationsmatchning

     -- Positionsfeedback: Vælg -S magnetmodel med M9B/A93 magnetiske kontakter;

     -- Montering: L fodbeslag til vandret tung belastning; F-flange til vertikal installation;

     -- Specielt miljø: Vælg CP96SK for høj temperatur, CP96SR for ætsende tilstand.

Resumé af én sætning

     SOLH CP96S ISO15552 trækstangscylinder udstyret med dobbelt luft- og gummipude, højhastigheds lav støj, stærk anti-offset belastningskapacitet, ideel, kraftig lineær aktuator til højfrekvent eksportautomationsudstyr.
