CQ2-seriens kompakte tynde pneumatiske cylinder

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH CQ2 serien firkantet kompakt tynd cylinder, fuldt udskiftelig med original CQ2 standard. Ultrakort krop, længde reduceret med 50 % i forhold til standard trækstangscylinder. Komplet boringsområde φ4~200mm, meget brugt til fastspænding, skubning og positionering i emballage, bilindustrien, elektronik og generel automatisering.

Struktur og hovedfunktioner

     - Firkantet ultratynd aluminiumskrop, hård anodiseret overflade, høj stivhed;

     -- Forkromet stempelstang, let og holdbar;

     -- Flere varianter: enkeltstang, tvillingstang, ikke-roterende stang, luftpude, version med ultrakort slag;

     -- CDQ2 indbygget magnet til positionsdetektering; flersidede sensorriller, kontakter stikker ikke ud;

     -- Standard gummikofanger, valgfri luftpude til højhastighedsdrift;

     -- Lavfriktionstætning med oliebeholder, oliefri drift, levetid ≥5 millioner cyklusser.

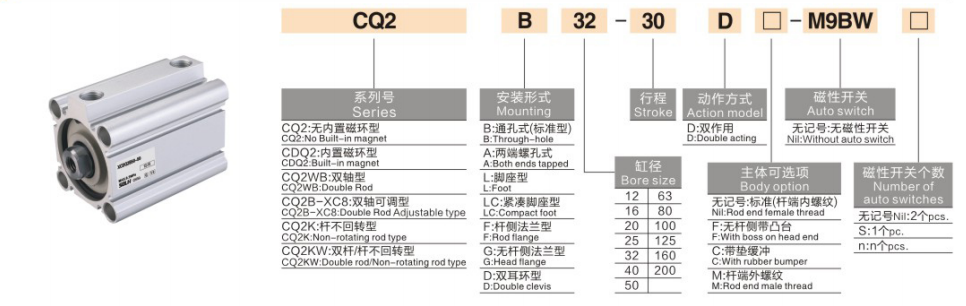

Modelkodningsregel

   1. Eksempel: CDQ2B25-50Z-M9B

     -- C: Indbygget magnet (CDQ2); nej C = ikke-magnetisk CQ2

     -- DQ2: Serienavn

     -- B = enkelt stang; W=tvillingstang; K=ikke-roterende stang; KW=dobbelt anti-rotationsstang

     -- 25: Borestørrelse 4~200 mm

     -- 50: Slaglængde

     -- Z: Ny letvægts standardstruktur

     -- -C: Mulighed for luftpude

     -- M9B: Magnetisk kontakt

Tekniske specifikationer

Teoretisk tryk- og trækkraft @0,5 MPa (enkeltstang)

Resumé af én sætning

     SOLH CQ2 universal kompakt tynd pneumatisk cylinder dækker fuld boring φ4~200mm, rige strukturelle varianter med valgfri luftpude og anti-rotationsstang, den mest udbredte korttaktsaktuator til pladsbesparende automatiseringsudstyr.
