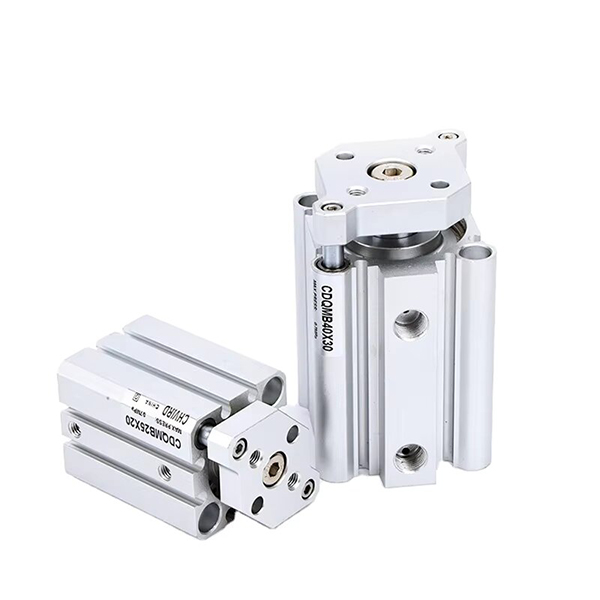

CQM Series guidet tynd pneumatisk cylinder

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH CQM-serien styret tynd cylinder med høj stivhed, udskiftelig med importeret CQM/CDQM. Indbygget dobbelt styrestang baseret på CQ2 tynd cylinderstruktur. Forbedrer lateral belastningsmodstand og anti-rotationsydelse. Samme kropslængde som CQ2, ingen ekstra ekstern guide nødvendig. Monteringsstørrelse kompatibel med CQ2/CQS, udbredt til præcisionspositionering, fastspænding og skub med sidebelastning.

Struktur og hovedfunktioner

     -- Integreret tynd cylinderhus + parallelle dobbelte styrestænger, lastmonteringsplade på forenden;

     -- Hård anodiseret aluminium cylinder, forkromet stempelstang og styrestænger;

     -- Varianter: CQM (ikke-magnetisk), CDQM (magnet udstyret), CQM-XB24 version med lang levetid;

     -- Lateral belastningskapacitet 2~4 gange højere end standard CQ2 cylinder, rotationstolerance ≤±0,2°;

     -- Standard gummibuffer i begge ender, ingen mulighed for luftpude;

     -- CDQM indbygget magnet til magnetisk kontaktdetektion, fleksibel sensorinstallation.

Modelkodningsregel

   1. Eksempel: CDQMB20-50-M9B

     -- C: Indbygget magnet (CDQM); blank = ikke-magnetisk (CQM)

     -- DQM: Seriekode for styret tynd cylinder

     -- B/A: Monteringstype; B=gennemgående hul; A=ende tappet hul

     -- 20: Borestørrelse: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Slaglængde 5~100 mm

     -- M9B: Mulighed for magnetisk afbryder

Tekniske specifikationer

Teoretisk Thrust & Pull Force & Max Lateral Load @0,5MPa

Resumé af én sætning

     SOLH CQM serie integreret dobbelt styrestang tynd pneumatisk cylinder med fremragende anti-vridning og høj lateral belastningskapacitet, perfekt præcisionsaktuator til at erstatte standard CQ2 cylinder til automatisering af fastspænding og positioneringsapplikationer.
