CX2 serie dobbeltstang glidecylinder | Pneumatisk cylinder med lav profil med høj tryk

Mærke: SOLH by Richge Technology

Produktoversigt og kernestrukturelle funktioner

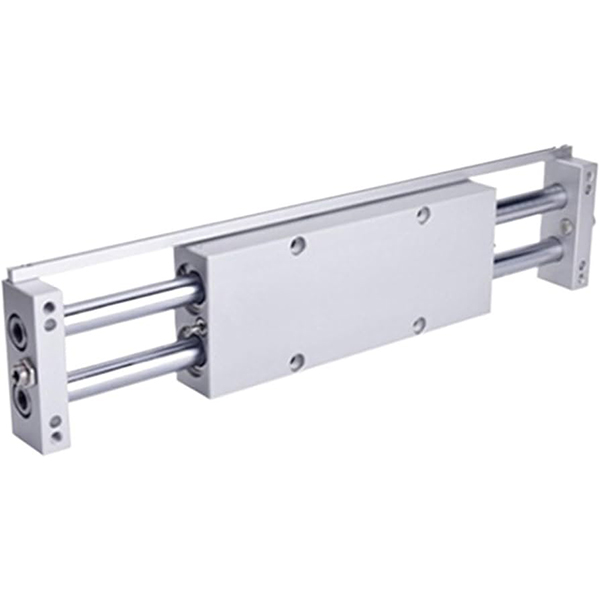

SOLH CX2-serien er en professionel dobbelt-stempel dobbelt-stang glidelejecylinder med ultra-lav profil, dobbelt trykudgang, overlegen anti-rotationsnøjagtighed og stærk lateral belastningsmodstand. Den dækker borestørrelser på φ10 mm, φ15 mm og φ25 mm med standardslag fra 25 mm til 200 mm. Denne serie er designet til kompakt installationsplads, præcisionsstyring og medium-tunge belastningsskubbe-/trækoperationer, og den anvendes i vid udstrækning i forskellige automatiserede præcisionsstationer. Udvidede modeller inklusive CXWM (glideleje med hydraulisk buffer) og CXWL (kugleleje med hydraulisk buffer) er tilgængelige til højhastigheds- og kraftige arbejdsforhold.

Vigtige strukturelle fordele

• Dobbeltstang Dobbelt trykudgang: Med en integreret struktur med dobbelt stempel og dobbeltstang er det teoretiske tryk dobbelt så stort som en enkeltstangscylinder med samme boringsstørrelse, hvilket leverer en kraftfuld drivkraft og fremragende overordnet strukturel stivhed. Standard CX2-modellen anvender højpræcisions glidelejestyring for stabil lineær bevægelse.

• Ultrahøj anti-rotations- og positioneringsnøjagtighed: Den symmetriske dobbeltstangsstruktur giver pålidelig mekanisk anti-rotationsydelse. Anti-rotationsnøjagtigheden når ±0,1° (φ10) og ±0,02° (φ25), hvilket sikrer enestående gentagen positioneringsstabilitet. Højpræcision parallel bearbejdning mellem monteringsfladen og stempelstængerne øger i høj grad modstanden mod sideværts og excentriske belastninger.

• Lav-profil og fleksibel montering i flere retninger: Ultratyndt kompakt kropsdesign tilpasser sig perfekt til snævert og begrænset udstyrsplads. Både cylinderlegemet og endepladen understøtter fast installation, hvilket muliggør to arbejdstilstande:cylinderhus fastgjort med bevægelig endeplade ellerendeplade fastgjort med bevægeligt cylinderhus. Udstyret med fire-sides monteringshuller og tre-retnings rørporte, den understøtter fastgørelse fra top, bund og sideretninger med fleksibelt luftrørslayout.

• Jævn drift og lang levetid: Dobbeltvirkende frem- og tilbagegående struktur med dobbelt-ende gummibuffere som standardkonfiguration reducerer effektivt bevægelsespåvirkning og driftsstøj. Valgfri CXWM/CXWL hydrauliske bufferversioner giver fremragende stødabsorbering til både højhastigheds- og lavhastighedsdrift, hvilket realiserer støjreduktion og vedligeholdelsesfri bufferydelse. Det oliefrie design tilpasser sig rene arbejdsmiljøer og minimerer daglige vedligeholdelsesomkostninger.

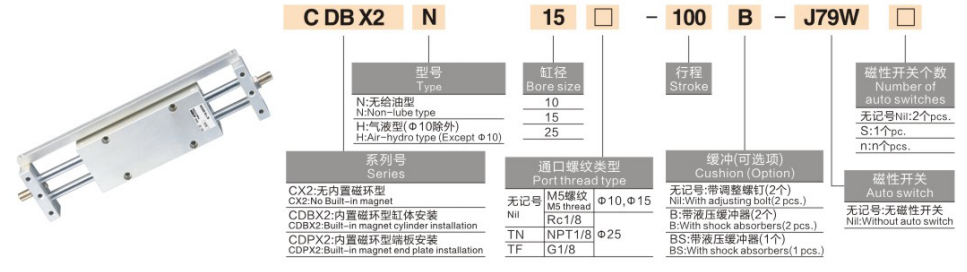

Komplet modelnavneregler

Modeleksempler: CX2N15-50 | CX225-100-M9BW

Eksempler på standardordrereference

• CX210-25: 10 mm boring, 25 mm slaglængde, standardtype uden magnetisk kontakt

• CX215-75-2S: 15 mm boring, 75 mm slaglængde, dobbelte magnetiske kontakter til registrering af to positioner

• CX2N25-100: 25 mm boring, 100 mm slaglængde, magnetisk-fri type til magnetisk-følsomme scenarier

Standard kerne tekniske parametre

(Standard testbetingelser: 20 ℃ normal temperatur, 0,5 MPa nominelt tryk)

1. Generelle ydeevnespecifikationer

• Driftstilstand: Dobbeltvirkende (synkron kørsel med to stempler)

• Arbejdstryksområde: 0,15-0,7 MPa; Bevistryk: 1,05 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfrit konventionelt miljø)

• Stempeldriftshastighed: 50~500 mm/s (standard CX2); op til 800 mm/s (CXWM/CXWL højhastighedsversioner)

• Buffertilstand: Dobbelt-ende gummibuffer (standard); valgfri hydraulisk buffer til CXWM/CXWL modeller

• Smøretilstand: Oliefri vedligeholdelsesfri drift, velegnet til rene industrielle miljøer

2. Teoretiske dobbelttrykdata (enhed: N)

3. Tilladte laterale drejningsmomentdata (enhed: N·m)

4. Produktvægtdata (50 mm slaglængde, enhed: kg)

Typiske anvendelsesscenarier

• Præcisions materialeoverførsel: Ideel til elektronisk og halvleder-oversættelse af emner, palleudveksling og skub/træk af jig. Ultrahøj anti-rotationsnøjagtighed sikrer nul offset under højpræcisionspositionerings- og overførselsprocesser.

• Medium-tung lastløftning: Velegnet til løft af arbejdsemner i produktionslinje, udstødning af forme og kørsel med kort slag med tung belastning. Den unikke dobbelttryksstruktur og stærke anti-excentriske belastningskapacitet giver stabil og kraftfuld køreydelse.

• Automationsstationer for lukkede rum: Perfekt til installation af udstyr med smalt mellemrum, vandret kompakt layout og tæt flercylindret arrangement. Den lave profil og monteringsdesignet i flere retninger maksimerer pladsudnyttelsen.

• Arbejdsmiljøer med høj renhed: Oliefrit og støvfattigt design tilpasser sig medicinsk, fødevare- og elektronisk præcisionsudstyr. Den valgfrie magnetfri (N-type) version matcher perfekt magnetisk følsomme applikationsscenarier uden magnetisk interferens.

Tre-trins hurtig valgvejledning

1. Valg af borestørrelse: Vælg borestørrelsen i henhold til den faktiske arbejdsbelastning. Sørg for, at den teoretiske dobbelttryk ≥ faktisk belastning × 1,5 med tilstrækkelig sikkerhedsmargin. Prioriter φ25-modellen med store boringer til arbejdsforhold med tunge laterale belastninger.

2. Slagvalg: Standard slaglængde varierer fra 25 mm til 200 mm, vælg i henhold til de faktiske rejsekrav. Foretrækker CXWM/CXWL buffermodeller til arbejdsforhold med lang slaglængde, høj hastighed og hyppige stød.

3. Funktionel konfigurationsvalg

￮ Dual-end positionsdetektion: Vælg 2S dobbelt magnetisk kontaktkonfiguration for nøjagtig positionering af slaggrænsen.

￮ Arbejdsforhold med høj hastighed og stød: Vælg CXWM (glideleje + hydraulisk buffer) / CXWL (kugleleje + hydraulisk buffer) opgraderede versioner.

￮ Magnetisk-følsomme scenarier: Brug N-type magnetisk-fri cylinder for at undgå magnetisk interferens.

Resumé af én sætning

     SOLH CX2-seriens dobbeltstangsglidecylinder integrerer dobbelt trykudgang, ultrahøj anti-rotationspræcision, lavprofils kompakt struktur og multi-retningsbestemt monteringsfleksibilitet, hvilket giver stabile og pålidelige løsninger til mellemtung lastkørsel til præcisionsautomatiseret udstyr med begrænset plads.
