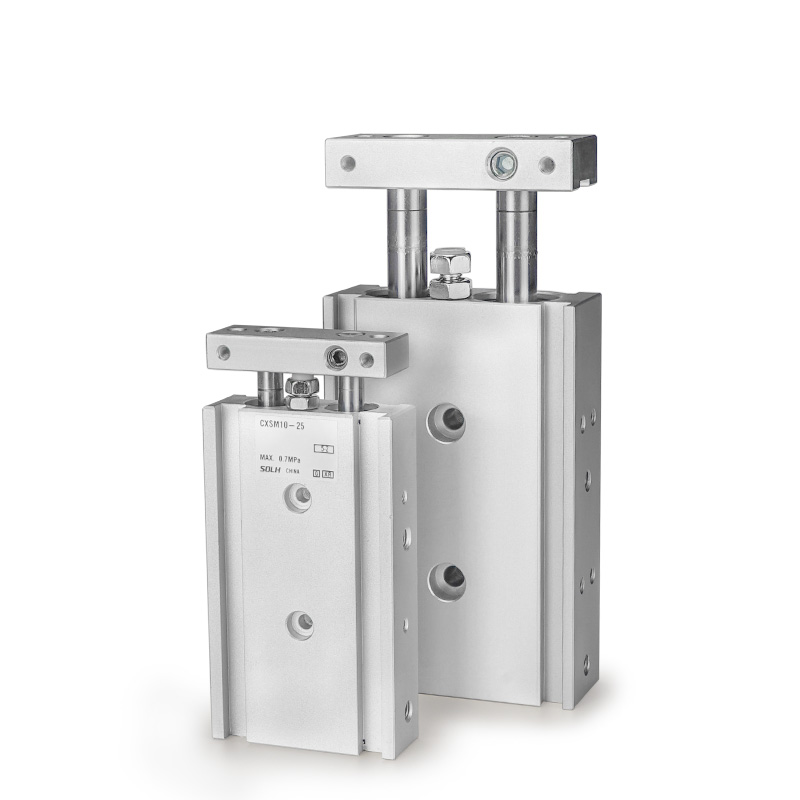

CXS Series Dual Rod Cylinder

CXS Series Twin Rod Cylinder | Kompakt pneumatisk cylinder med høj stivhed, nul-rotation

Mærke: SOLH by Richge Technology

Produktoversigt & kernestruktur

     SOLH CXS-serien er en tynd-type dobbeltcylinder med høj stivhed, der har en integreret dobbeltstempel- og dobbeltstyrestangstruktur. Med koaksiale dobbeltstænger og synkron dobbeltstempeldrift leverer den næsten dobbelt tryk sammenlignet med enkeltcylindre, parret med ultrapræcis ±0,1° nulrotationsydelse. Med fremragende stivhed og stærk sidebelastningsmodstand kræver denne cylinder intet ekstra styretilbehør, perfekt egnet til lineær bevægelse med høj præcision såsom pick-and-place, materialeoverførsel, positionering og let presning i kompakte automatiserede rum.

Kernstrukturelle fordele

• Integration med dobbelt stempel og dobbelt styrestang: Valgfri glideleje (M) og kugleleje (L) konfigurationer med fuldt universelle overordnede dimensioner, kompatible med forskellige arbejdsforhold og omkostningsbudgetter.

• Standard magnetisk & bufferdesign: Indbygget magnetisk ring (standard Z-suffiks) reserverer positioner til direkte magnetisk afbryderinstallation uden ekstra beslag. Dobbelt-ende gummibuffer leveres som standard; luftbuffer er valgfri til modeller med store boringer for at eliminere højhastighedspåvirkninger.

• Indbygget høj stivhed: Integreret tvillingstangsstruktur forbedrer i høj grad den overordnede strukturelle stabilitet, modstår effektivt sideværts og excentriske belastninger, hvilket sikrer stabil og gentagelig lineær bevægelsesnøjagtighed.

Klassificering af kerneunderserier (leje- og stangtype)

CXS-serien dækker fire mainstream-modeller, der fuldt ud matcher lavhastigheds- tung belastning, højhastighedspræcision og bilaterale gennem-stangs-arbejdsscenarier til kompakt automationsudstyr.

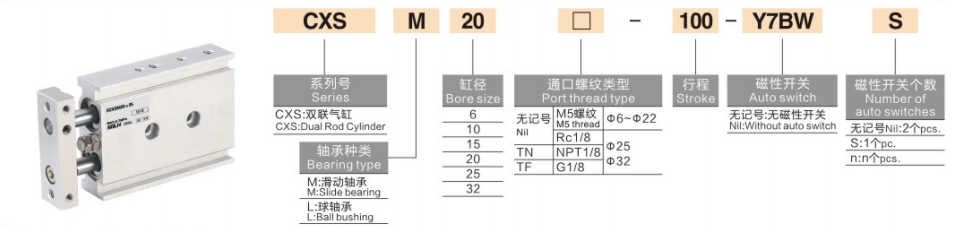

Komplet modelnavneregler

Modeleksempel: CXSM20-50Z-M9B

1. Navngivningskodedefinition

1. Serie kode: CXS + leje & stang type (M / L / WM / WL)

2. Borestørrelse: 6 / 10 / 15 / 20 / 25 / 32 mm (fuldt standardboringsområde)

3. Standard slagtilfælde: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (max slaglængde: 100 mm)

4. Buffer & magnetisk ringkonfiguration

￮ Z: Standard konfiguration (indbygget magnetisk ring + dobbelt-ende gummibuffer, kompatibel med magnetisk switch installation)

￮ AZ: Luftbuffer (kun til φ20/25/32 store boringer, til højhastigheds- og tunge belastningsscenarier)

￮ Intet Z-suffiks: Ikke-magnetisk type (installation af magnetisk afbryder ikke tilgængelig)

5. Magnetisk kontakt: Valgfri D-M9B, D-A93, D-M9N og andre modeller; direkte installeret på styrestangens sideriller uden monteringsbeslag

6. Låseenhed (valgfrit): R (træk endelås), P (udtræk endelås)

Generelle standard tekniske parametre

(Standard testbetingelser: 20 ℃ normal temperatur, tør luft)

• Driftstilstand: Dobbeltvirkende dobbeltstempel synkron kørsel (dobbelt trykudgang)

• Arbejdstryksområde: 0,1~0,7MPa (minimum arbejdstryk: 0,1MPa)

• Bevistryk: 1,05 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfrit konventionelt miljø)

• Driftshastighed: 30~300 mm/s (CXSL højhastighedstype op til 400 mm/s)

• Anti-rotations nøjagtighed: ±0,1° (ultra-høj præcision, næsten nul torsion)

• Buffertilstand: Dobbelt-ende gummibuffer som standard; luftbuffer (AZ) valgfri til φ20/25/32 boringer

• Rørportstørrelse

￮ φ6/10/15: M5×0,8

￮ φ20/25/32: Rc1/8

• Monteringsmetode: 3-sidet montering (bund / top / side), fleksibel installation tilpasset forskellige kompakte udstyrslayout

Teoretiske data om fremdrift og spænding (@0,5 MPa, enhed: N)

Dobbeltstempelstruktur giverdobbelt udgangskraft sammenlignet med enkeltstempelcylindre af samme boringsstørrelse

Hurtig valgvejledning

1. Valg af leje og stangtype: Vælg CXSM for slidstærke og tunge arbejdsforhold; vælg CXSL for høj hastighed og ultrajævn drift; adopter CXSWM/CXSWL til bilateral output- og dobbeltsidedriftskrav.

2. Magnetisk konfigurationsvalg: Vælg Z-suffiks med indbygget magnetisk ring til registrering af slagposition; udelad Z-suffiks for ikke-magnetiske applikationsscenarier.

3. Valg af bufferkonfiguration: Udstyr AZ-luftbuffer til arbejdsforhold med høj hastighed, lang slaglængde og høj slagkraft; vedtage standard gummibuffer til konventionelle generelle scenarier.

4. Valg af boring og slagtilfælde: Bekræft borestørrelse i henhold til faktiske krav til trykkraft og belastning; standard slaglængde er 5~100 mm med en maksimal slaglængde på 100 mm.

Resumé af én sætning

     SOLH CXS-seriens dobbeltstangscylinder har dobbeltstempel-dobbelttryk-udgang, ±0,1° nul-rotationspræcision, høj lateral belastningsmodstand og valgfri luftbuffer, der tjener som en omkostningseffektiv højpræcisionskørselsløsning til kompakte automatiserede positionerings-, presse- og overførselsstationer.
