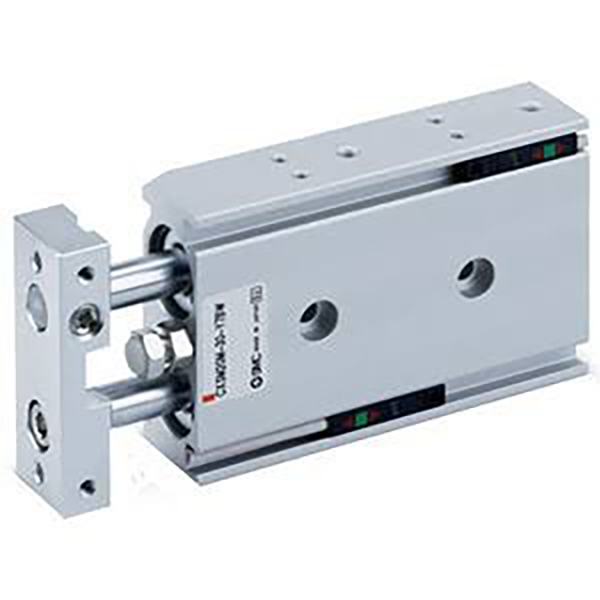

CXSJ Series Kompakt Twin Cylinder | Ultra-slank dobbeltstempel dobbeltstangscylinder

Mærke: SOLH by Richge Technology

Produktoversigt & kernestruktur

SOLH CXSJ serien er en opgraderet ultrakompakt version af standard CXS tvillingcylinderen. Ved at vedtage en integreret struktur med dobbelt stempel og dobbeltstyrestang leverer dendobbelt tryk sammenlignet med enkeltcylindre og opnår en nulrotationsnøjagtighed på ±0,1°. Optimeret med kortere længde, smallere bredde og lettere vægt end traditionelle CXS-modeller, CXSJ-serien har mere fleksibel montering og er specielt designet til pick-and-place, materialeoverførsel, præcisionspositionering og presningsapplikationer med let belastning i ultratunge automationsrum.

Kernstrukturelle fordele

• Integration med dobbelt stempel og dobbelt styrestang: Valgfri glideleje (M) og kugleleje (L) konfigurationer med universelle overordnede dimensioner, balancerer holdbarhed, præcision og omkostninger til forskellige arbejdsforhold.

• Vendbar magnetisk kontaktbase: Understøtter 4-vejs installation uden strukturel interferens, hvilket muliggør fleksibel multi-vinkel positionsdetektion og symmetrisk venstre/højre monteringstilpasning.

• Standard buffer & magnetisk design: Udstyret med dobbelt-ende gummibuffere for stabil dæmpning; indbygget magnetring (Z-suffiks) er forbeholdt magnetisk afbryderinstallation. Ingen mulighed for luftbuffer (AZ), gummibuffer fungerer som standard stødabsorbering.

• Dual Porting Design til små boringer: φ6 og φ10 borestørrelser understøtter dobbelt aksial og siderør, hvilket i høj grad optimerer rørledningslayoutet i ultrakompakt udstyrslayout.

Klassificering af kerneunderserier (leje- og stangtype)

CXSJ-serien dækker fire kernemodeller for at matche lavhastigheds- tung belastning, højhastighedspræcision og dobbelt-output arbejdsscenarier, hvilket opnår fuld dækning af kompakte automatiseringskrav.

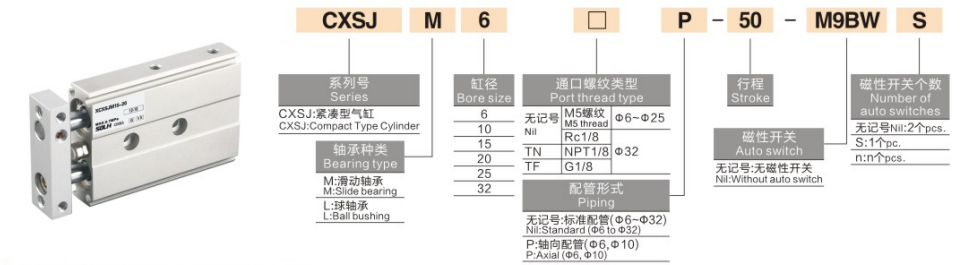

Komplet modelnavneregler

Modeleksempel: CXSJL20-50Z-M9B

1. Navngivningskodedefinition

1. Serie kode: CXSJ + leje & stang type (M / L / WM / WL)

2. Borestørrelse: 6 / 10 / 15 / 20 / 25 / 32 mm (fuldt standardboringsområde)

3. Standard slagtilfælde: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (maks. slaglængde: 100 mm)

4. Buffer & magnetisk ringkonfiguration

￮ Z: Standard konfiguration (indbygget magnetisk ring + dobbelt-ende gummibuffer, kompatibel med magnetisk switch installation)

￮ Intet Z-suffiks: Ikke-magnetisk type (magnetisk kontakt ikke tilgængelig)

￮ Note: CXSJ-serien understøtter kun gummibuffer, ingen mulighed for luftbuffer (AZ).

5. Magnetisk kontakt: Valgfri D-M9B, D-A93, D-M9N; direkte installeret på sideriller med 4-retnings reversibel basekompatibilitet

6. Låseenhed (valgfrit): R (træk lås), P (udtræk lås)

Generelle standard tekniske parametre

(Standard testbetingelser: 20 ℃ normal temperatur, tør luft)

• Driftstilstand: Dobbeltvirkende dobbeltstempel kørsel (dobbelt trykudgang)

• Arbejdstryksområde: 0,1~0,7MPa (φ6: minimum 0,15MPa; φ10~φ32: minimum 0,1MPa)

• Bevistryk: 1,05 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfrit miljø)

• Driftshastighed: 30~800mm/s (CXSJL højhastighedstype op til 800mm/s; CXSJM 30~600mm/s)

• Anti-rotations nøjagtighed: ±0,1° (nul torsionspræcision, i overensstemmelse med standard CXS-serien)

• Buffertilstand: Kun gummibuffer med dobbelt ende (ingen mulighed for luftbuffer)

• Rørportstørrelse

￮ φ6 / φ10: M5×0,8 (understøtter aksial- og sidedobbelt rør)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (kun siderør)

• Monteringsmetode: 3-sidet montering (bund / top / side); vendbar base understøtter symmetrisk venstre og højre installation

Teoretiske data om fremdrift og spænding (@0,5 MPa, enhed: N)

Dobbeltstempelstruktur giverdobbelt udgangskraft sammenlignet med enkeltstempelcylindre af samme boringsstørrelse

Sammenligning af CXSJ vs CXS kerneforskel

CXSJ er den opgraderede ultrakompakte version af CXS, optimeret specifikt til snævre automatiseringsscenarier

Hurtig valgvejledning

1. Valg af leje og stangtype: Vælg CXSJM til slidstærke og støvede miljøer; vælg CXSJL for højhastigheds jævn og hyppig frem- og tilbagegående bevægelse; adopter CXSJWM/CXSJWL til dual-end stang output og bilateral synkron drift.

2. Valg af modelversion: Foretrækker CXSJ til ultrakompakt plads og krav til aksiale rør; vælg standard CXS, hvis luftbuffer eller kraftig slagfasthed er påkrævet.

3. Magnetisk konfigurationsvalg: Vælg Z-suffiks for positionsdetektering med magnetkontakter; udelad Z for ikke-magnetiske og magnetisk interferensfølsomme scenarier.

4. Valg af boring og slagtilfælde: Bestem borestørrelse baseret på faktisk belastning og trykbehov; standard slaglængdeinterval er 5~100mm (maks. slaglængdegrænse: 100mm).

Resumé af én sætning

     Den ultrakompakte dobbeltcylinder i SOLH CXSJ-serien har dobbeltstempel dobbeltstang med høj tryk, ±0,1° nulrotationspræcision, ultraslank optimeret størrelse og 4-vejs fleksibel montering, hvilket er den optimale pneumatiske løsning til højpræcision pick-and-place, positionering og let presning i ultra-begrænset automatiseret udstyr.
