CY1 Series Magnetisk Kobling Stangløs Cylinder | Klassisk økonomisk basismodel

Mærke: SOLH by Richge Technology

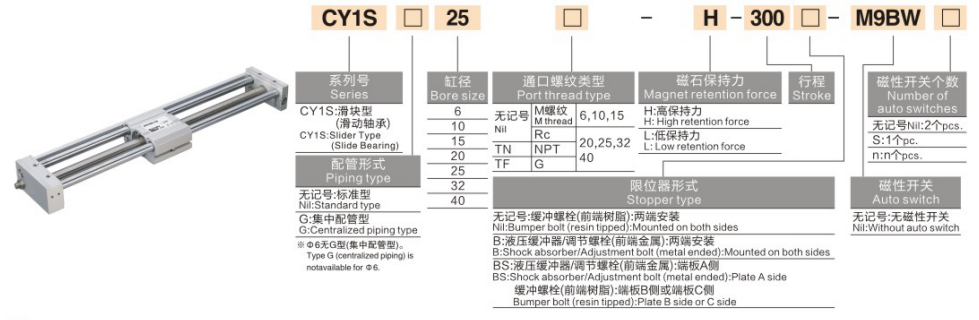

CY1S

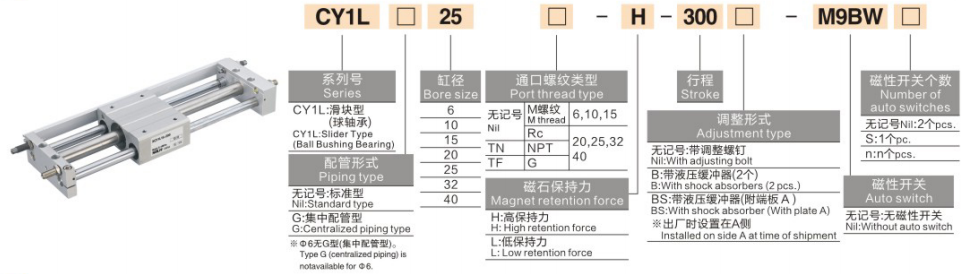

CY1L

Produktoversigt

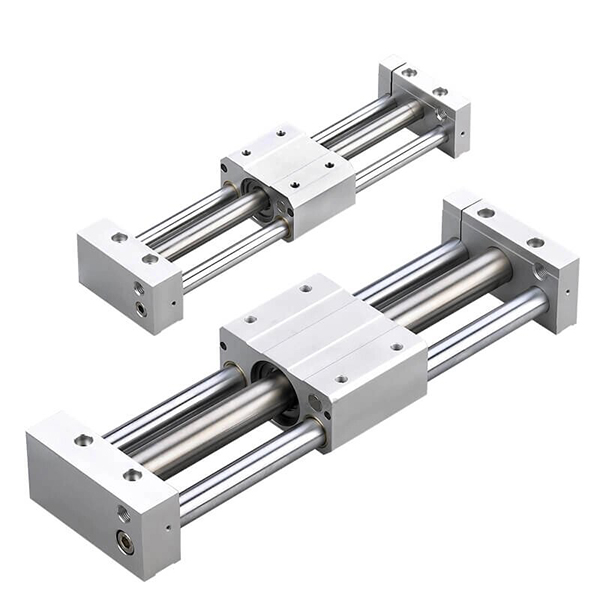

     SOLH CY1-serien er en klassisk og økonomisk magnetisk koblingsstangløs cylinder, der fungerer som den grundlæggende forgænger for den opgraderede CY3-serie. Det vedtager en berøringsfri magnetisk synkron drivstruktur, hvor det indvendige stempel og det udvendige glidebord bevæger sig samtidigt gennem stærk magnetisk kraft. Med fuldt lukket lækagefri drift, kompakt struktur og omkostningseffektiv ydeevne, er den dedikeret til lineær kørsel med let til medium belastning og mellemlang slaglængde. Med et boreområde fra φ6 til φ63 mm, et standardslag op til 1000 mm og en maksimal forlænget slaglængde på 1500 mm, dækker denne serie forskellige styremodeller for at imødekomme krav i flere scenarier, hvilket gør den til den foretrukne budgetvenlige stangfrie aktuator af ren kvalitet til almindelige automatiserede produktionslinjer.

Kernepositionering og strukturelle funktioner

• Magnetisk koblingsdrev og ren nullækageydelse: Indbyggede højstyrke permanente magneter på stemplet og glidebordet realiserer ikke-mekanisk synkron transmission. Den fuldt lukkede cylindercylinder eliminerer luftlækage og støvemission og tilpasser sig fuldstændigt til strenge rene arbejdsmiljøer i elektronik, medicinsk udstyr og fødevareindustri.

• Klassisk basisstruktur og høje omkostninger: Ved at vedtage en minimalistisk mekanisk struktur med færre komponenter reducerer CY1-serien effektivt produktionsomkostningerne og tilbyder højere omkostningskonkurrenceevne end den opgraderede CY3-serie. Den grundlæggende CY1B-model har ingen integreret monteringsflade og kræver dobbelt-ende støttebeslag til installation. Udstyret med en grundlæggende slidbestandig ring og støvtæt ringkonfiguration, har den et minimums arbejdstryk på 0,18 MPa, med en lidt kortere levetid, men fuldt kompetent til konventionelle standard arbejdsforhold.

• Diversificerede afledte modeller for fuld dækning: Det komplette produktsortiment dækker flere styretyper for at matche forskellige præcisions- og belastningskrav:

• CY1B: Grundlæggende type uden styrestruktur og monteringsflade, der kræver udvendige styreskinner og dobbeltende beslag.

• CY1S: Glidestyretype med indbygget glideleje, der understøtter let belastningsdrift uden eksterne føringer.

• CY1L: Kuglelejestyretype med ultraglat glidning og forbedret belastningskapacitet for stabil højfrekvent bevægelse.

• CY1H: Styringstype med høj præcision med fremragende gentagelsespositioneringsnøjagtighed til præcisionsoverførselsscenarier.

• CY1F: Lavprofil tynd type med 29 % reduceret totalhøjde, perfekt egnet til ultrakompakt udstyrsinstallationsrum.


• Standardbuffer og valgfri højhastighedskonfiguration: Standard gummibuffere med dobbelt ende absorberer effektivt driftspåvirkning og reducerer løbestøj. Valgfri eksterne hydrauliske buffere understøtter stabil drift ved en maksimal hastighed på 500 mm/s til mellem-høj hastighed cykliske arbejdsforhold.

• Bred kompatibilitet af magnetkontakter: Reserverede universalkontaktriller på cylinderkroppen er kompatible med magnetiske kontakter i D-M9-serien og D-A9-serien, hvilket tillader installation af vilkårlig position og fleksibel tilbagekobling af slagsignal.

Komplet modelkodningsregel

Modeleksempler: CY1B20-500 | CY1S40-800-M9PL

Eksempler på standardordrereference

• CY1B20-500: 20 mm boring, 500 mm slaglængde, basistype uden magnetisk kontakt

• CY1S40-800-M9PL: 40 mm boring, 800 mm slaglængde, glidestyretype med magnetisk positionskontakt

Tekniske kernespecifikationer (20℃ standardtilstand)

1. Grundlæggende generelle specifikationer

• Driftstilstand: Dobbeltvirkende magnetisk kobling berøringsfri synkron transmission

• Arbejdsvæske: Trykluft (standard for oliefri drift)

• Omgivelsestemperatur: 5 ~ 60 ℃ (ingen frysende arbejdsmiljø)

• Arbejdstryksområde: 0,18-0,7 MPa; Bevistryk: 1,05 MPa

• Standard driftshastighed: 50~500 mm/s

• Buffertilstand: Standard gummibuffer med dobbelt ende; valgfri ekstern hydraulisk buffer til højhastighedsscenarier

• Magnetisk holdekraft: 49~2450N (øger progressivt med borestørrelsen)

2. Diagram over nøgleydelsesparametre (@0,5 MPa)

Retningslinjer for kernekonfiguration og valg

1. Valg af borestørrelse efter belastning og tryk

• φ6~φ15 (Micro Light Duty): Velegnet til belastninger ≤2,5 kg, dedikeret til præcisionskomponentoverførsel med kort slag i miniature elektronisk præcisionsudstyr.

• φ20~φ32 (General Light Duty): Matchet med 4~10 kg let belastning, ideel til konventionelle skubbe- og trækoperationer med lang slaglængde (≤1000 mm) i almindelige automatiserede produktionslinjer.

• φ40~φ63 (Medium Duty): Gælder for 16~40 kg medium belastning scenarier, perfekt tilpasset til håndtering af lang slag og højfrekvente cykliske arbejdsforhold i emballage- og logistikautomationsudstyr.

2. Valg af model og vejledende system

• CY1B grundtype: Den mest omkostningseffektive model uden indbygget styrestruktur. Eksterne lineære styreskinner er obligatoriske, velegnede til budgetfølsomme projekter og udstyr med reserverede styrestrukturer.

• CY1S Slide Guide Type: Udstyret med indbygget glidelejestyr, der ikke kræver eksterne hjælpestyr til lette belastninger (≤10 kg), med enkel installation og bred universalitet.

• CY1L kugleleje styretype: Vedtager højpræcisions kuglelejestruktur med ultralav glidemodstand og forlænget levetid, specielt designet til højhastigheds- og højfrekvente cykliske arbejdsforhold.

• CY1H højpræcisionstype: Konfigureret med præcisionslineær styremekanisme, der opnår gentagen positioneringsnøjagtighed op til ±0,02 mm, anvendelig til højpræcisionspositionering og mikroafstandsoverførselsscenarier.

• CY1F lav-profil type: Optimeret tynd struktur med 29 % reduceret totalhøjde, der løser problemet med begrænset vertikal installationsplads til kompakt automatiseret udstyr.

3. Valg af miljø og funktionel konfiguration

• Tilpasning til rent miljø: Ingen lækage og støvfri berøringsfri magnetisk transmissionsdesign opfylder hygiejniske produktionsstandarder; CY1S- og CY1L-modeller foretrækkes til langvarig renrumsdrift.

• Højhastighedsopgradering af arbejdstilstand: Udstyr med eksterne hydrauliske buffere for at eliminere endepåvirkninger, der stabilt understøtter kontinuerlig driftshastighed op til 500 mm/s.

• Præcisionspositionsfeedback: Match med D-M9-serien eller D-A9-seriens magnetiske kontakter for at realisere flerpunkts slagpositionering og realtidssignaloutput.

Typiske industrielle anvendelsesscenarier

• Renrums materialeoverførsel: Nulforurenende magnetisk koblingsstruktur bruges i vid udstrækning til langdistance-materialehåndtering i halvleder- og LCD-støvfrie værksteder, hvilket undgår sekundær forurening af rene arbejdsmiljøer.

• Emballagelinje arbejdsemneforskydning: Højt omkostningseffektivt design tilpasser sig til skub og træk med lang slag af lette og mellemstore arbejdsemner i fødevare- og farmaceutisk emballeringsudstyr, med lav fejlrate og enkel daglig vedligeholdelse.

• Automatiseret udstyrsdørkontrol: Stangløs kompakt struktur sparer udvendig installationsplads, velegnet til åbning og lukning med lang slag af udstyrs beskyttende døre og støvskærme.

• Langt slag samlebåndspositionering: Samarbejder med matchende styremoduler for at opnå stabil præcisionspositionering inden for 1~1,5m ultralang slaglængde, der opfylder kontinuerlige cykliske positioneringskrav fra produktionslinjer.

• Økonomisk alternativ løsning: En ideel erstatning for billige CY3-serier i budgetbegrænsede automatiseringsprojekter, der fuldt ud opfylder grundlæggende krav til lineær kørsel med lang slaglængde.

Sammenligning af CY1 vs CY3-seriens kerneydelse

Tre-trins hurtig valgvejledning

1. Bekræftelse af borestørrelse: Beregn påkrævet trækkraft baseret på lastvægt med en sikkerhedsfaktor ≥2. Anbefalede regler: ≤2,5 kg → φ15; 4~10 kg → φ32; 16~40 kg → φ63.

2. Model Type bekræftelse: Vælg CY1B for ultralavt budget; CY1S til let-last guide-fri installation; CY1L til højhastighedsdrift med høj frekvens; CY1H til højpræcisionspositioneringskrav.

3. Bekræftelse af slagtilfældespecifikation: Vælg standard 50~1000 mm slaglængde til konventionel brug; valgfri forlænget slaglængde op til 1500 mm til mellemlange kørselskrav.

Resumé af én sætning

     SOLH CY1-seriens klassiske magnetiske koblingsstangløs cylinder er en økonomisk nul-lækage ren aktuator med diversificerede styremodeller, der tjener som den budgetvenlige grundlæggende lang-takts lineære køreløsning til let-medium belastning generel automatisering og renrumsudstyr.
