CY3 Series Magnetisk Kobling Stangløs Cylinder | CY3B Basic / CY3R Direct Mount Type

CY3 Series Magnetisk Kobling Stangløs Cylinder | CY3B Basic / CY3R Direct Mount Type

Mærke: SOLH by Richge Technology

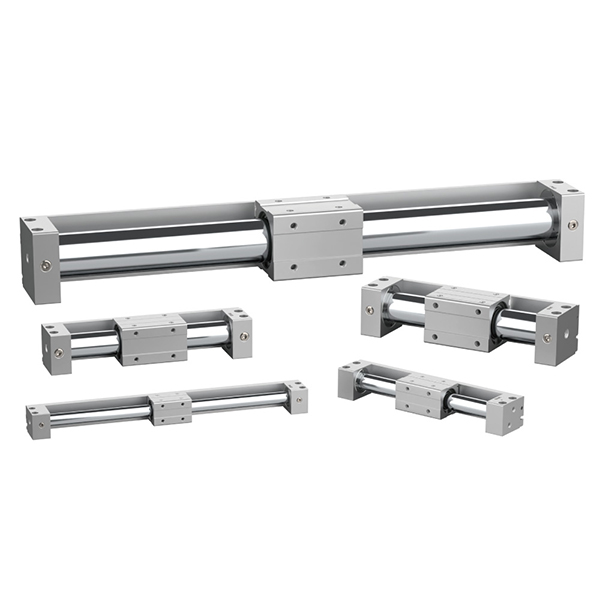

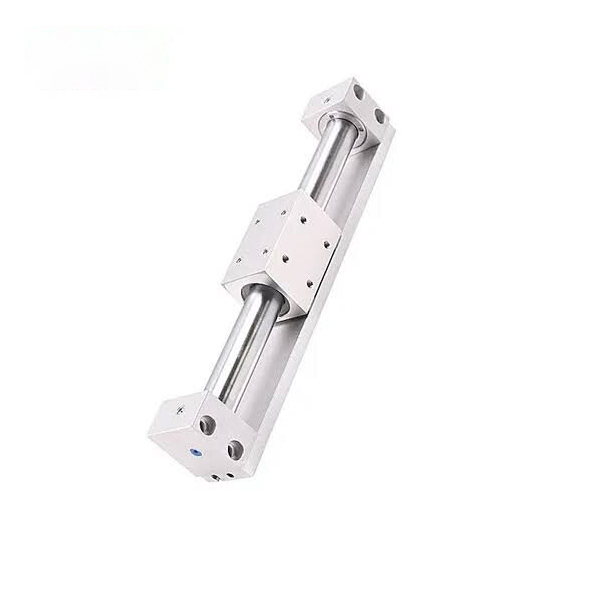

CY3R

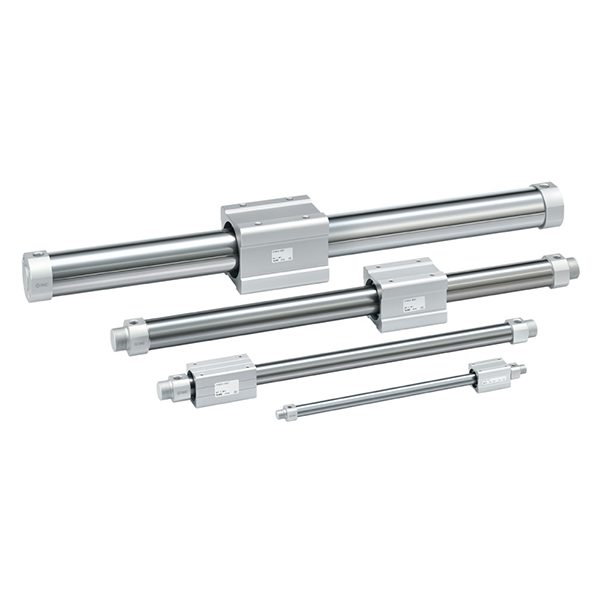

CY3B

Produktoversigt

     SOLH CY3-serien er en opgraderet magnetisk koblingsstangløs cylinder baseret på den klassiske SMC CY1-serie, opdelt i to mainstream-modeller: CY3B basistype uden monteringsflade og CY3R direkte monteringstype. Den vedtager en fuldt lukket magnetisk berøringsfri transmissionsstruktur, der realiserer synkron bevægelse af det indvendige stempel og det eksterne glidebord gennem stærk magnetisk kobling. Med nul lækage, støvfri og forureningsfri drift, ultralang slaglængde og kompakt installation, er den almindeligt anvendelig til ren-grade, let til medium belastning, lineære langdistancekørselsscenarier. Med et boreområde fra φ6 til φ63 mm og en maksimal slaglængde på 5000 mm sparer den 50 % installationsplads sammenlignet med traditionelle trækstangscylindre og fungerer som den foretrukne rene langtaktsdriftsløsning til automatiserede produktionslinjer af høj standard.

Kernepositionering og strukturelle funktioner

• Magnetisk koblingstransmission & nullækagerensning: Stemplet og glidebordet anvender magnetisk synkron kørsel med fuldt lukket cylindercylinderdesign. Ingen stempelstang strækker sig udad, hvilket opnår fuldstændig lufttæthed, nul lækage og nul støvforurening. Det matcher perfekt strenge produktionsmiljøer såsom fødevareforarbejdning, medicinsk udstyr og halvlederelektronik.

• CY1 opgraderet version med forbedret holdbarhed: Sammenlignet med den traditionelle CY1-serie er den slidstærke ringlængde øget med 70 %, hvilket effektivt forbedrer bæreevnen og glidestabiliteten. Den indbyggede smøreholder i den støvtætte ring danner en varig beskyttende smørefilm, der reducerer minimumsarbejdstrykket til 0,12 MPa og forlænger levetiden betydeligt. Med undtagelse af φ6-specifikationen bevarer alle andre modeller de samme monteringsdimensioner som CY1 til direkte udskiftning og opgradering.

• CY3B Basic Type Minimalistisk Struktur: Den glatte cylindercylinder har ingen reserveret monteringsflade og kræver to-ende støttebeslag til fiksering. Glidebordet er ikke udstyret med indbygget styrestruktur, så eksterne lineære styr eller styrestænger er obligatoriske for at forhindre excentrisk belastning og magnetisk afkoblingsfejl.

• Standard gummibuffer & højhastigheds-valgfri specifikation: Indbyggede dobbelte gummibuffere absorberer driftspåvirkning og reducerer løbestøj for stabil konventionel cyklisk drift. Valgfri X160 højhastighedsspecifikation understøtter en maksimal driftshastighed på 1500 mm/s for at tilpasse sig højfrekvente hurtige arbejdsforhold.

• Praktisk installation af magnetkontakt: Forudreserverede kontaktriller på begge sider af cylinderkroppen er kompatible med D-M9-seriens magnetiske kontakter, der realiserer fleksibel og nøjagtig positionsfeedback i realtid til slagpositionering.

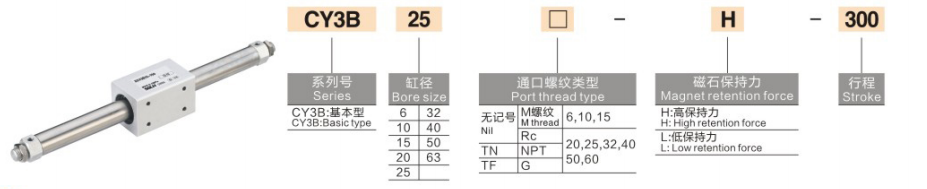

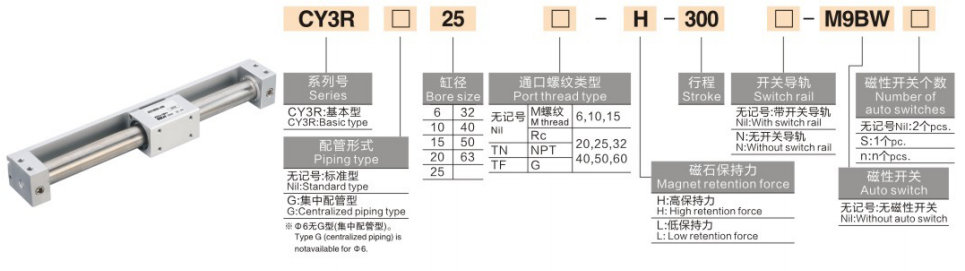

Komplet modelkodningsregel

1. Modeleksempler: CY3B20-500 | CY3B40-800-M9PL

2. Standard ordrereferenceeksempler

• CY3B20-500: 20 mm boring, 500 mm slaglængde, basistype uden magnetisk kontakt

• CY3B40-800-M9PL: 40 mm boring, 800 mm slaglængde, basistype med magnetisk positionskontakt

Tekniske kernespecifikationer (20℃ standardtilstand)

1 Grundlæggende generelle specifikationer

• Driftstilstand: Dobbeltvirkende magnetisk kobling berøringsfri transmission

• Arbejdsvæske: Trykluft (standard for oliefri drift)

• Omgivelsestemperatur: 5 ~ 60 ℃ (ingen frostmiljø)

• Arbejdstryksområde: 0,12-0,7 MPa; Bevistryk: 1,0 MPa

• Driftshastighed: 50~500mm/s (standard); maks. 1500 mm/s (valgfri X160 højhastighedsspecifikation)

• Buffertilstand: Standard gummibuffer med dobbelt ende

• Magnetisk holdekraft: 19,6~2450N (øger med borestørrelse)

2 Key Performance Parameter Chart (@0,5MPa)

Retningslinjer for kernekonfiguration og valg

Valg af 1 borestørrelse efter belastning og tryk

• φ6~φ15 (Micro Light Duty): Velegnet til belastninger ≤2,5 kg, dedikeret til præcisionsoverførsel af kort slag af minikomponenter i elektronisk og medicinsk udstyr.

• φ20~φ32 (General Light Duty): Matchet med 4~10 kg let belastning, ideel til konventionel skubbe og træk med lang slag (≤1000 mm) i almindelige automatiserede produktionslinjer.

• φ40~φ63 (Medium Duty): Gælder for 16~40 kg medium belastning scenarier, perfekt til håndtering af tunge, lange slag og højfrekvent cyklisk drift i fødevare- og emballageindustrien.

Valg af 2-takts- og styresystem

• Slagområde: Standard slaglængde dækker 50~1000mm; forlænget ultralang slaglængde op til 5000 mm til specielle krav til langdistancekørsel.

• Obligatorisk eksternt vejledende design: CY3B basistypen har ingen indbygget styrestruktur. Udvendige lineære glideskinner eller styrestænger skal være udstyret til at understøtte belastningen og forhindre magnetisk afkobling forårsaget af excentrisk kraftafvigelse.

• Standard fastgørelsesmetode: Fastgjort med valgfri to-ende støttebeslag med ophængt cylinderhus og kontaktfriktion, hvilket sikrer stabil magnetisk koblingsdrift.

3 Valg af miljø og funktionel konfiguration

• Prioritet for rene miljøer: Ingen lækage og forureningsfrit design tilpasser sig strenge støvfrie og sterile arbejdsforhold i fødevare-, medicinske og elektroniske halvlederindustrier.

• Højhastighedsopgradering af arbejdstilstand: Vælg valgfri X160 højhastighedsspecifikation (maks. 1500 mm/s), udstyret med eksterne hydrauliske buffere for at eliminere højhastighedspåvirkning og sikre stabil drift.

• Præcisionspositionsfeedback: Udstyr med magnetiske kontakter i D-M9-serien for at realisere to- eller flerpunkts nøjagtig slagpositionering og signalfeedback.

CY3B vs CY3R | Sammenligning af modelforskelle

Typiske industrielle anvendelsesscenarier

• Renrums materialeoverførsel: Ingen lækage og støvfri magnetisk koblingsstruktur er ideel til langdistance-materialehåndtering i elektroniske, halvledere og medicinske støvfrie værksteder uden at forurene rene miljøer.

• Mad- og drikkevareemballagelinjer: Rustfri cylindercylinder i rustfrit stål med en overflade, der er let at rengøre, tilpasser sig hygiejniske produktionsstandarder, velegnet til langslagsforskydning af lette og mellemstærke emner i fødevareforarbejdningsudstyr.

• Udstyr Dør & Dækkørsel: Intet stangforlængerdesign sparer udvendig plads, perfekt anvendt til kompakt åbning og lukning med lang slaglængde af automatisk udstyrs beskyttelsesdøre og afskærmningsdæksler.

• Præcisionspositioneringsplatform med lang slaglængde: Samarbejder med eksterne højpræcisionsstyreskinner for at opnå stabil gentagen positioneringsnøjagtighed, velegnet til 1~2m langdistance præcis positionering og cyklisk transport af samlebånd.

• Pladsbesparende erstatning for trækstangscylindre: Løser pladsbesættelsesproblemet ved traditionelle trækstangscylindre i langslagsscenarier (>500 mm), hvilket reducerer den samlede udstyrsinstallationsplads med 50 % for kompakt udstyrsdesign.

Tre-trins hurtig valgvejledning

1. Bekræftelse af borestørrelse: Beregn påkrævet trækkraft baseret på lastvægt med en sikkerhedsfaktor ≥2. Anbefalede regler: ≤2,5 kg → φ15; 4~10 kg → φ32; 16~40 kg → φ63.

2. Bekræftelse af slagtilfældespecifikation: Vælg standard 50~1000 mm slaglængde til konventionelle krav; vælg udvidet specifikation for ultralang slaglængde op til 5000 mm.

3. Funktionel konfigurationsmatchning: Prioritetsvalg for rene forureningsfrie arbejdsforhold; opgrader til X160 high-speed spec + hydraulisk buffer for hurtig drift; tilføje magnetiske kontakter i D-M9-serien til positionsdetektering i realtid.

Resumé af én sætning

     SOLH CY3-seriens magnetiske koblingsstangløs cylinder er en opgraderet CY1 ren-grade oliefri aktuator, med nul lækage, 5000 mm ultralang slaglængde, lavt starttryk og dobbelte monteringstyper, der tjener som den optimale pladsbesparende lang-takt lineær kørselsløsning til let-medium belastning rent automatiseringsudstyr.
