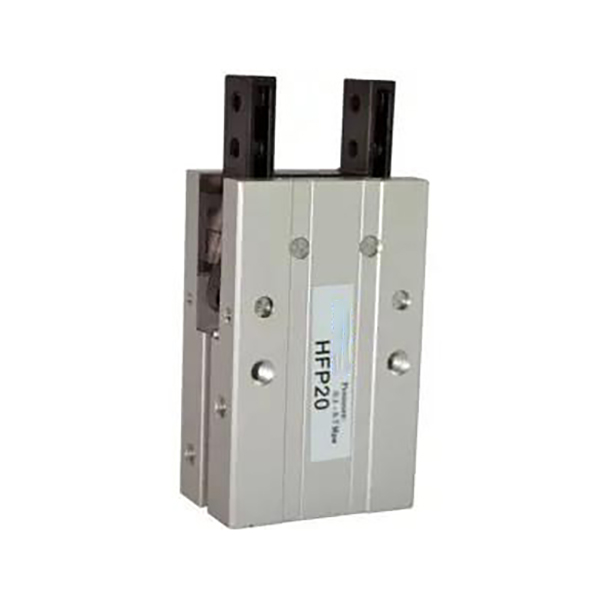

HFP Series Mekanisk Parallel Style

HFP-seriens håndtagstype økonomisk parallel pneumatisk griber

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH HFP-serien anvender mekanisk geartransmission til 2-kæber parallel åbning og lukning. Kernestyrker: enkel håndtagsmekanisme med konkurrencedygtig pris, stabil spændeydelse, tresidet universalmontering, fabriksmonteret magnet og slidstærk lang levetid. Det er den almindelige økonomiske parallelgriberløsning til højfrekvent lastning/aflæsning med let belastning og omkostningsfølsomme automatiserede stationer.

Kernestruktur og betjeningsfunktioner

     -- Arbejdsprincip: Stempelet skubber håndtagsenheden for at drive to kæber til parallel bevægelse. Rent mekanisk håndtagsdrev, færre komponenter, lave vedligeholdelsesomkostninger.

     -- Kraftkarakteristik: Kæberne klemmer, når stemplet trækkes ud, og frigives, når de trækkes tilbage. Klemmekraften er 20%~30% højere end åbningskraften for sikrere fastholdelse af emnet.

     - Stabilitet og præcision: Stor kontaktflade mellem kæberne og hovedlegemet reducerer rystelser og forbedrer spændingsnøjagtigheden. Metaladskillerplader isolerer friktionsoverflader for at mindske slid og forlænge levetiden.

     -- Fleksibel montering: Tre monteringsflader (side/bund/bagside). Integrerede sensorriller understøtter direkte magnetisk kontaktinstallation uden ekstra beslag.

     -- Materiale og holdbarhed: Hård anodiseret aluminiums krop, slidbestandige håndtagsdele og rustfri stålkæber. Mekanisk cykluslevetid ≥5 millioner gange, velegnet til kontinuerlig højfrekvent automatiseringsdrift.

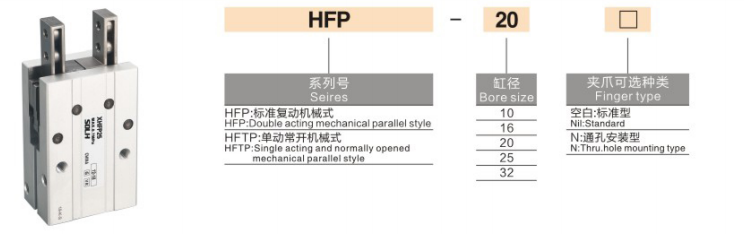

Komplet modelkodningsregel

  1. Modeleksempel:HFP20+2CS1-G

 2. Eksempler på standardordrereference

     -- HFP16：Bore 16, dobbeltvirkende basismodel uden kontakt

     -- HFP25N: Bore 25, version med gennemgående montering

     -- HFP32+2CS1-G：Bore 32, udstyret med to CS1-G magnetiske kontakter

Universal Core tekniske specifikationer (dobbeltvirkende @0,5 MPa)

Kerne konkurrencefordele

   1. Fremragende omkostningseffektiv løftestangsstruktur

     -- Enkel mekanisk transmission reducerer antallet af dele. Ydeevne tæt på avancerede parallelle gribere, mens prisen kun når 1/2~2/3 af modellerne med styreskinne.

   2. Højere spændekraft øger sikkerheden

     -- Klemkraften under forlængelse er 20%~30% større end frigørelseskraften, hvilket mindsker risikoen for, at emnet glider under lette belastningsforhold.

   3. Tre-vejs universal montering

     -- Monteringshuller tilgængelige på side, bund og bagside, understøtter vandret, lodret og lateral montering for nem idriftsættelse på stedet.

   4. Indbygget magnet, klar til sensorinstallation

     -- Permanent magnet integreret som standard. Krop reserverede glideriller til CS1-G switche; ingen ekstra monteringsbeslag er nødvendige.

   5. Slidbestandigt design til højcyklusdrift

     -- Antifriktionsseparatorer i metal reducerer komponentslid og giver lang levetid for kontinuerlige automatiserede produktionslinjer.

Monteringsformer og typiske industrielle applikationer

   1. Monteringsmuligheder

     -- Sidemontering: Vandret fastspænding til samlebåndslæsning/aflæsning

     -- Bundmontering: Lodret løft til sprøjtestøbning og pick-and-place

     -- Bagmontering: Sideværts greb til begrænsede smalle stationer

   3. Typiske anvendelsesscenarier

     -- 3C & Electronics: Gribende miniature plastikkomponenter, hardwaredele og batterihuse

     -- Automotive Components: Overførsel af små stemplingsdele, gummielementer og interiørlister

     -- Emballage og logistik: Plukning af små kartoner, plastikposer og miniaturepaller

     -- Generel automatisering: Stationspositioneringsfastspænding og højfrekvent frem- og tilbagegående håndtering

Sammenligning af udvalg: HFP håndtag VS HFY Pivot VS MHZ2 lineær styregriber

3-trins guide til hurtig valg

   1. Valg af boring baseret på emnemasse

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Reserve ≥30 % sikkerhedsmargin.

   2. Verifikation af slagtilfælde

     -- Sørg for kæbevandring ≥ arbejdsemnets ydre dimension plus minimum 2 mm frigang for at undgå mekanisk interferens.

   3. Konfigurationsmatchning

     -- Automatisk signallås: Udstyr to CS1-G magnetiske kontakter til at registrere åben og lukket tilstand.

     -- Layout af begrænset udstyr: HFP tresidet montering giver fleksible installationsløsninger.

Resumé af én sætning

     SOLH HFP økonomisk parallel pneumatisk griber har mekanisk greb med højere spændekraft, tresidet universal montering og indbygget magnetisk ring, ideel lavpris gribeløsning med let og medium belastning til højfrekvent 3C, emballage og generelle omkostningsfølsomme automatiserede håndteringsstationer.
