HFR Series 180° Pivot-type Pneumatisk griber med bred åbning

Mærke: SOLH by Richge Technology

Produktoversigt

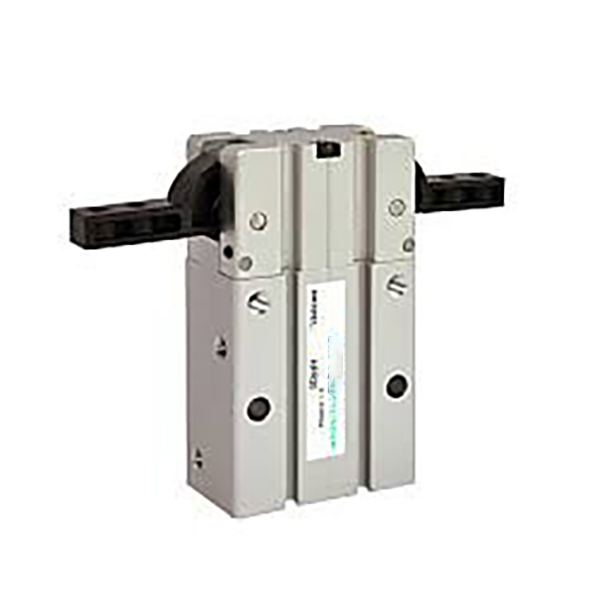

     SOLH HFR-serien er pivot-linkage-drevet 180° vidåbnende 2-kæber pneumatisk griber. Kernestyrker: fuld 180° kæbeåbning for maksimal frigang, fremragende mekanisk undgåelsesevne, tre universelle monteringsflader, integreret støvtæt struktur og forudinstalleret permanent magnet. Det er det almindelige aktuatorvalg til stationer med let belastning, der kræver stor svingfrihøjde for at eliminere pick-and-place interferens og greb i et bredt område af emnet.

Kernestruktur og arbejdsfunktioner

     -- Driftsprincip: Stempel skubber drejeledsenheden for at drive to kæber til roterende bevægelse. Enkeltkæbe svingningsvinkel når 90°, kæber danner en lige linje, når de er helt åbnet for at maksimere undgåelsesplads.

     -- Handlingskarakteristik: Dobbeltvirkende som standard; lufttilførsel til fastspænding, omvendt luft til åbning. Maks. åben vinkel 180°±2°, overlukningsvinkel -2°~-5° for stabil positionering.

     -- Støv- og slidbeskyttelse: Optimeret støvtæt struktur ved kæbeafsnittet til støvede miljøer. Metaladskillerplader isolerer friktionsoverflader for at reducere slid og forlænge levetiden.

     -- Fleksibel montering: Tre monteringsflader (side/bund/bagside). Placering af stifthuller på bundbunden forbedrer samlingsnøjagtigheden og gentagen positioneringskonsistens.

     -- Sensorkompatibilitet: Permanent magnet udstyret til alle specifikationer. Cirkulære sensorriller på sidevægge understøtter direkte installation af CMSH/DMSH(S) magnetkontakter uden ekstra beslag.

Komplet modelkodningsregel

   1. Modeleksempel:HFR20N+2CMSH

   2. Eksempler på standardordrereference

     -- HFR16: Bore 16, dobbeltvirkende basismodel uden magnetisk kontakt

     -- HFR25N: Bore 25, version med gennemgående montering

     -- HFR32+2CMSH：Bore 32, udstyret med to CMSH magnetkontakter

Universal Core tekniske specifikationer (dobbeltvirkende @0,5 MPa)

Kerne konkurrencefordele

   1. 180° ultrabred åbning for fuldstændig mekanisk undgåelse

     -- Kæberne justeres i lige linje ved fuld slaglængde og giver maksimal frigang til at løse problemer med interferens med emner, ideel til plukning af dybe kaviteter og snævre åbninger.

   2. Letvægtseffektiv pivotforbindelsesstruktur

     -- Forenklet koblingsdesign reducerer kropsvægten med 15 % i forhold til tilsvarende parallelle gribere, hurtig respons velegnet til højfrekvente letbelastningscyklusser.

   3. Støv- og slidbestandig til barske værkstedsforhold

     -- Særlig kæbeforsegling forhindrer indtrængning af affald; antifriktionsmetalseparatorer sikrer cykluslevetid ≥5 millioner gange.

   4. Tresidet montering plus lokaliseringsstifter for nem idriftsættelse

     -- Monteringshuller i flere retninger sammen med bundfastgørelsesstifter muliggør hurtig centrering og ensartet gentagelsespositionering for komplekst værktøjslayout.

   5. Indbygget magnet, klar til sensorinstallation

     -- Standard integreret permanent magnet og dedikerede glideriller eliminerer ekstra monteringsarmaturer, hvilket sparer komponentomkostninger og monteringstid.

Monteringsformer og typiske industrielle applikationer

   1. Monteringsmuligheder

   -- Sidemontering: Horisontalt vidåbningsgreb til overførsel af emner i bred størrelse på samlebånd

   -- Bundmontering: Lodret løft plus undgåelse af bevægelse til dyb hulrumsform og containerplukning

   -- Bagmontering: Grib med lateral frigang til lukkede stationer, der er udsat for mekanisk interferens

   2. Typiske anvendelsesscenarier

     -- 3C & Electronics: Gribende mobile midterrammer, batterirum og store plastikhuse

     -- Automotive Components: Overførsel af lampeskaller, indvendige paneler og store gummidele

     -- Emballage og logistik: Undgå plukning af store kartoner, paller og materialer i sække

     -- Generel automatisering: Laste-/aflæsnings-, vende- og samlestationer, der kræver 180° frigang

3-trins guide til hurtig valg

   1. Valg af boring baseret på emnemasse og gribemoment

     -- 10 ≤0,5kg；16 =0,5~1kg；20 =1~2kg；25 =2~3kg；32 =3~5kg. Reserve ≥30 % sikkerhedsmargin.

   2. Bekræftelse af svingslag

     -- Vælg HFR, hvis fuld 180° frigang er påkrævet; vælg MHW2, hvis kun vidvinkelspænding uden alvorlige forstyrrelser.

   3. Konfigurationsmatchning

     -- PLC interlock kontrol: Installer to CMSH-kontakter for at overvåge status for fuldt åben og lukket.

     -- Monteringskrav: Standardversion med lokaliseringsstifter til bundpositionering; vælg suffiks N for installation gennem hul.

Resumé af én sætning

     SOLH HFR pivot-type 180° bred åbning pneumatisk griber anvender koblingssvingmekanisme med fuld 180° kæbefrigang, tresidet montering, støvtæt konstruktion og indbygget magnet; foretrukken let-belastning aktuator til automatiske pick-and-place, vendestationer, der kræver stor mekanisk undvigelsesplads i 3C, automotive og pakkeudstyr.
