HFY Series Y-Type Pivot Swing Pneumatisk Griber

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH HFY-serien er en kompakt Y-formet svinggriber drevet af enkelt stempel og drejearmsmekanisme, direkte alternativ til SMC MHC2. Kerneegenskaber: håndtagsmomentforstærkning for stærk spændekraft, stor svingåbningsvinkel, slank krop for snæver installationsplads. Ideel til runde, buede og uregelmæssige små komponenter, der er meget udbredt i elektronik, hardware, plastdele og lette montagestationer.

Kernestruktur og arbejdsprincip

   1. Transmission: Enkelt stempel skubber drejearmsenheden for at konvertere lineær bevægelse til Y-type svingbevægelse. Håndtagsstruktur forstærker udgangsmomentet for kraftig fastspænding.

   2. Driftstilstande

     -- HFY: Dobbeltvirkende (standard) – tovejs luftkontrol til åbning og luk

     -- HFTY: Enkeltvirkende Normally Open – luftforsyningsklemmer; fjeder åbner automatisk efter tryktab

   3. Svingvinkel: Max åben +30°, overluk -10°, samlet effektivt sving ca. 40°, giver tilstrækkelig åbningsafstand til at plukke dele.

   4. Konstruktion: Hård anodiseret aluminium krop, højstyrke kæber, indbygget magnetisk ring. Tre monteringsflader (bund/side/bag). Integrerede justerbare drosselventiler til uafhængig hastighedskontrol.

   5. Positionsnøjagtighed: Gentag positioneringsnøjagtighed ±0,02 mm, stabil til let præcisionsplukning.

Komplet modelkodningsregel

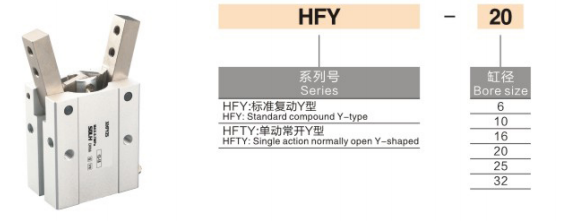

   1. Modeleksempel:HFY20-M9BW

  2. Standard ordrereference

     HFY25-M9BW Boring 25, dobbeltvirkende, monteret med M9BW magnetkontakt (1m kabel).

Universal Core tekniske specifikationer

Svingvinkel- og spændemomentbord (@0,5 MPa, standardkæber)

⚠️ Vigtig bemærkning: Klemmomentet falder, når kæbeforlængelsen øges. Sikkerhedsfaktor ≥1,5 skal reserveres ved belastningsberegning.

Foretrukne applikationsscenarier

   ✅ Prioriter HFY hvis:

     -- Emner er runde, bueformede eller uregelmæssige miniaturekomponenter (elektroniske terminaler, små plastikhuse)

     -- Kræv relativt stor åbningsvinkel (~40°) inden for begrænset installationsramme

     -- Højde/bredde begrænset udstyrslayout; Y-svingstruktur sparer mere plads end parallelle gribere

     -- Let belastning ≤5 kg, højfrekvent cykling, efterspørgsel omkostningseffektiv aktuator

     -- Har brug for fleksibel montering på tre overflader til kompakt specialværktøj

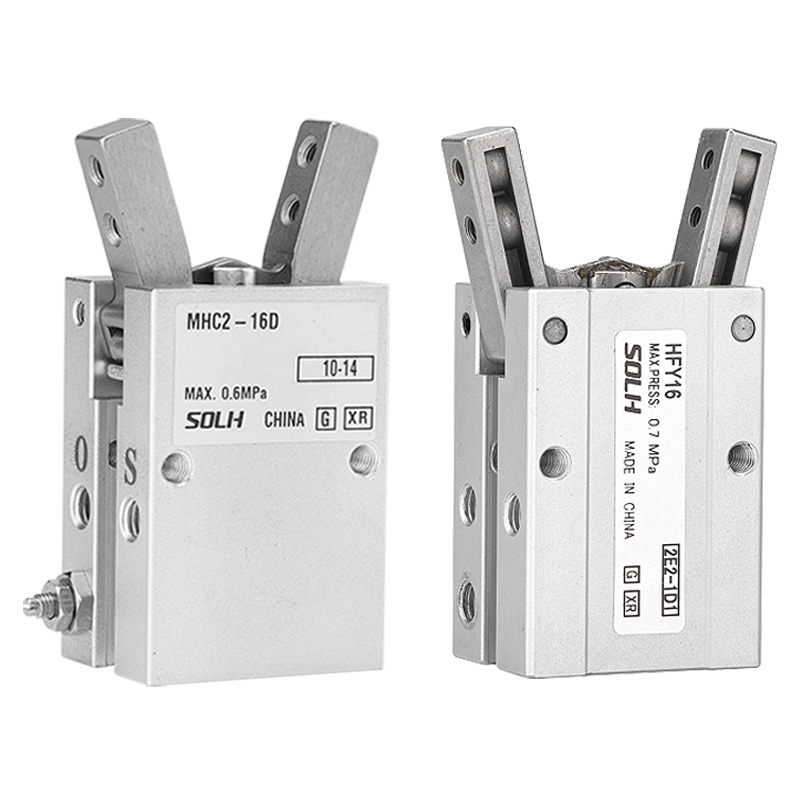

Sammenligning af udvalg: HFY VS SMC MHC2

Retningslinjer for nøglevalg

   1. Valg af boring baseret på emnets masse & kæbeforlængelse

     -- Let belastning ≤1 kg → ø6/10; Middel belastning 1~5kg → ø16~32

   2. Valg af driftstilstand

     -- Generel kontinuerlig produktion → HFY dobbeltvirkende

     -- Behøver automatisk åbning efter strømafbrydelse → HFTY enkeltvirkende NR

   3. Monteringslayout

     -- Standard bundmontering foretrækkes; sidemontering for smal bredde; bagmontering til samlebåndsoverføringsstationer

   4. Hastighedsjustering

     -- Brug indbyggede justerbare gasspjældventiler til at kontrollere svinghastigheden og undgå stød på emnet

   5. Positionsfeedback

     -- Installer CMSH / DS1-G magnetiske kontakter på dobbelte riller for at registrere helt åben og lukket tilstand

Resumé af én sætning
