HFZ Series Linear Guide Parallel Pneumatisk Griber

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH HFZ-serien er en parallelgriber med høj stivhed udstyret med integreret rulle/kugle lineær guide, drevet af dobbelt stempel og tandstangs-synkron mekanisme. Fuldt udskiftelig med SMC MHZ2-serien.

     Tre betjeningsvarianter tilgængelige:

     -- HFZ: Dobbeltvirkende standardtype

     -- HFSZ: Enkeltvirkende normalt lukket (fjederklemme, power-off-hold)

     -- HFTZ: Enkeltvirkende, normalt åben (fjederudløser, power-off åben) Velegnet til almindelig let og medium belastning præcisionsfastspænding, automatiseret samling og robotsluteffektorapplikationer.

Kernestruktur og driftsprincip

  1. Transmission: Dobbelt stempel + tandstang synkront drev. To kæber opretholder perfekt parallel bevægelse uden forskydning eller afbøjning.

  2. Styresystem: Integreret lineær rulle-/kuglestyr med lokaliseringsstifter i bunden for at forhindre forskydning. Fremragende stivhed, høj gentagelsesnøjagtighed og stærk modstand mod offset belastning.

  3. Driftstilstande

     -- HFZ Dobbeltvirkende: Luftforsyning til åben/luk, universel kontinuerlig produktion

     -- HFSZ Enkeltvirkende NC: Lufttilførsel åbner kæber; fjederklemmer, når luften afbrydes (sluk for arbejdsemnet)

     -- HFTZ enkeltvirkende NEJ: Lufttilførsel lukker kæberne; fjeder åbner, når luften afbrydes (automatisk udløsning af strømmen)

  4. Konstruktion: Aluminiumslegering, rustfri stålkæber, indbygget magnetring. Dual-side magnetiske switch riller; multi monteringsflader: bund / side / gennemgående hul.

  5. Positionsnøjagtighed: ±0,01 mm (boring 6~25); ±0,02 mm (boring 32~40), stabil under højfrekvent cykling.

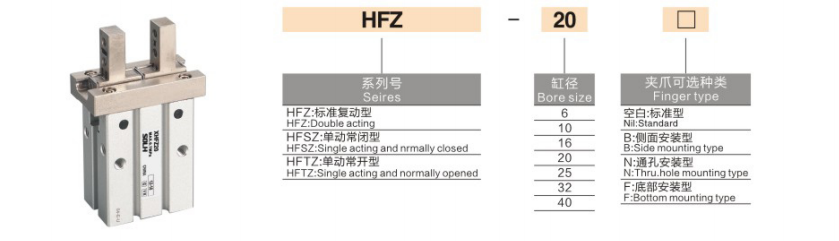

Komplet modelkodningsregel

 1. Modeleksempel:HFZ20N-M9BW

 2. Standard ordrereference

     HFZ25N-M9BW Boring 25, dobbeltvirkende, gennemgående hulmontering, M9B magnetkontakt med 1m kabel.

Universal Core tekniske specifikationer

Slag- og klemkraftreferencetabel (0,5 MPa, standardkæber)

⚠️ Vigtig bemærkning: Den effektive spændekraft falder, når kæbeforlængelsen L øges. Belastningsverifikation med sikkerhedsfaktor ≥1,5 er obligatorisk.

Foretrukne applikationsscenarier

  ✅ Vælg HFZ-serien, hvis:

     -- Behov for direkte erstatning for SMC MHZ2; kræver enkeltvirkende sluk-hold/slip-funktion

     -- Let og medium belastning præcision parallel fastspænding: 3C elektronik, præcisions hardware, sprøjtestøbning, emballeringsudstyr

     -- Høj stivhed og offset belastningsmodstand påkrævet til robotsluteffektor- og præcisionssamlingsstationer

     -- Fleksibel montering i flere retninger: installation gennem hul / side / bund for kompakt integreret mekanisme

Retningslinjer for nøglevalg

   1.Vælg borestørrelse i henhold til emnevægt og spændetilstand (ydre / indre greb), sørg for spændekraft ≥1,5 gange den faktiske belastning

   2. Valg af driftstilstand

     -- Sluk kontinuerlig fastspænding → HFSZ normalt lukket

     -- Sluk automatisk udløser → HFTZ er normalt åben

     -- Kontinuerlig masseproduktion uden krav om sikkerhedsfjeder → HFZ dobbeltvirkende

  3. Monteringsvalg: Standard tappet hul (blank) / gennemgående hul (N) / sidemontering (B) til at passe til platform eller beslag

  4. Positionsdetektion: Udstyr -M9□ magnetiske kontakter, dobbeltsideslots understøtter 2 kontakter til åben og lukket signalfeedback

  5. Offset belastningskontrol: Begræns kæbeforlængelsen L, undgå at overskride det tilladte bøjningsmoment for lineær føring

Resumé af én sætning

     SOLH HFZ lineær guide parallel pneumatisk griber anvender rulle-/kugleguide og tandstangs-synkront drev, tilgængelig i dobbeltvirkende HFZ, enkeltvirkende NC HFSZ og NO HFTZ varianter med multi-mount muligheder og ±0,01 mm høj præcision, direkte udskiftelig med MHZ2, ideel højstivhedsløsning til robot 3 præcisionsklemmer og hardware automatik, EOAT samling.
